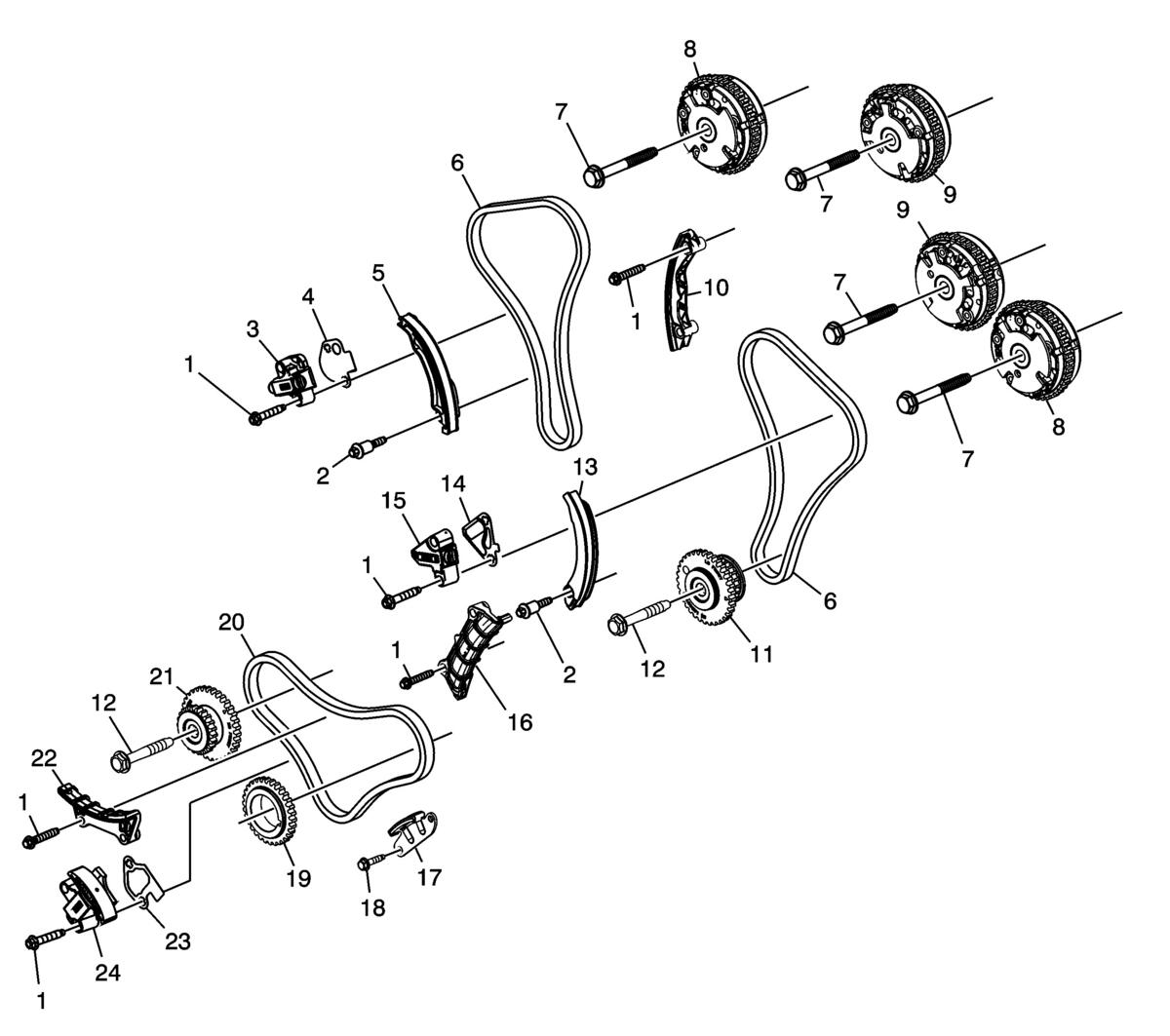

Camshaft Timing Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Right Secondary Timing Chain Tensioner Bolt |
| 2 | Right Secondary Timing Chain Guide Bolt |
| 3 | Right Secondary Timing Chain Tensioner |
| 4 | Right Timing Chain Housing Gasket |
| 5 | Right Secondary Timing Chain Guide |
| 6 | Secondary Camshaft Intermediate Drive Chain |
| 7 | Camshaft Position Actuator Bolt |
| 8 | Exhaust Camshaft Position Actuator |
| 9 | Intake Camshaft Position Actuator |
| 10 | Right Pivot Arm Timing Chain Guide |
| 11 | Left Camshaft Timing Chain Idler Sprocket |
| 12 | Camshaft Intermediate Drive Shaft Sprocket Bolt |
| 13 | Left Pivot Arm Timing Chain Guide |
| 14 | Left Timing Chain Housing Gasket |
| 15 | Left Secondary Timing Chain Tensioner |
| 16 | Left Secondary Timing Chain Guide |
| 17 | Lower Primary Timing Chain Guide |
| 18 | Lower Primary Timing Chain Guide Bolt |
| 19 | Crankshaft Sprocket |
| 20 | Primary Timing Chain |
| 21 | Right Camshaft Timing Chain Idler Sprocket |
| 22 | Upper Primary Timing Chain Guide |
| 23 | Timing Chain Housing Gasket |
| 24 | Camshaft Intermediate Drive Chain Tensioner |
