X700 Body Harness to Left Rear Door Harness
|
|
|

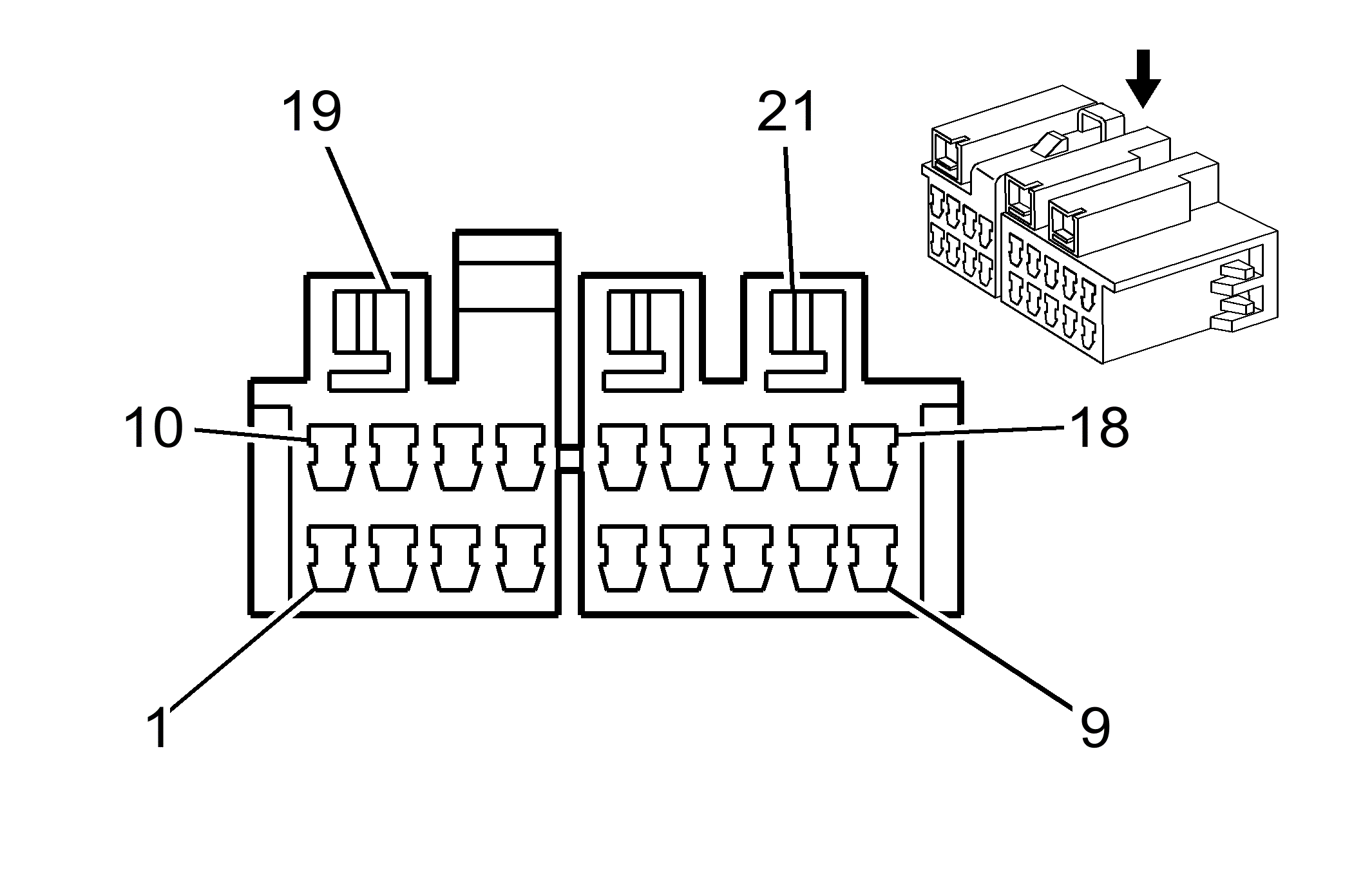

Connector Part Information
- Harness Type: Body
- OEM Connector: 7123-1413
- Service Connector: 88988485
- Description: 21-Way F (NA)
|

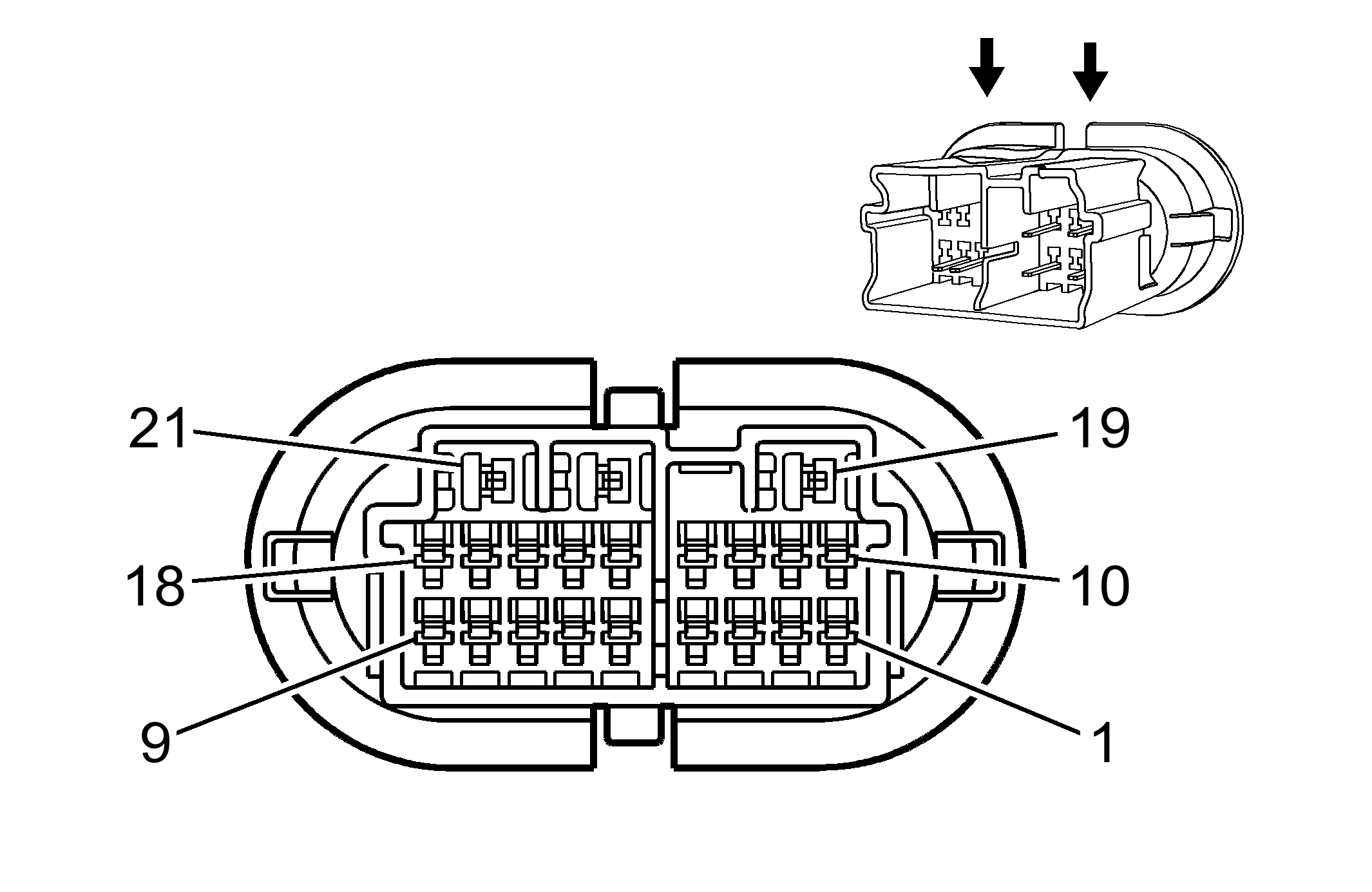

Connector Part Information
- Harness Type: Left Rear Door
- OEM Connector: 7122-1413
- Service Connector: Service by Harness - See Part Catalog
- Description: 21-Way M 070 Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575794 |
J-35616-4A (PU) |
J-38125-11A |
7116-1050 |
Yazaki 27 |
C |
A |
| II |
13575801 |
J-35616-33 (YE) |
J-38125-553 |
173630-7 |
Lear 7 |
E |
4 |
| III |
13575802 |
J-35616-33 (YE) |
J-38125-553 |
173630-7 |
Lear 7 |
E |
A |
| IV |
Not Required |
J-35616-34 (YE) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| V |
Not Required |
J-35616-5 (PU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.8 |
TN |
294 |
III |
DA |
Door Lock Actuator Unlock Control |
1 |
0.8 |
TN |
294 |
IV |
DA |
| 2 - 4 |
- |
- |
- |
- |
- |
Not Occupied |
2 - 4 |
- |
- |
- |
- |
- |
| 5 |
0.35 |
GY |
6135 |
II |
DA |
Local Interconnect Network Serial Data Bus 4 |
5 |
0.35 |
GY |
6135 |
IV |
DA |
| 6 |
0.35 |
D-GN/WH |
6620 |
II |
DA |
Left Middle Side Impact Sensing Module Signal |
6 |
0.35 |
D-GN/WH |
6620 |
IV |
DA |
| 7 |
- |
- |
- |
- |
- |
Not Occupied |
7 |
- |
- |
- |
- |
- |
| 8 |
0.8 |
YE |
116 |
III |
DA |
Left Rear Speaker Signal (-) |
8 |
0.8 |
YE |
116 |
IV |
- |
| 9 - 10 |
- |
- |
- |
- |
- |
Not Occupied |
9 - 10 |
- |
- |
- |
- |
- |
| 11 |
0.8 |
GY |
295 |
III |
DA |
Door Lock Actuator Lock Control |
11 |
0.8 |
GY |
295 |
IV |
DA |
| 12 - 15 |
- |
- |
- |
- |
- |
Not Occupied |
12 - 15 |
- |
- |
- |
- |
- |
| 16 |
0.35 |
GY/BK |
6621 |
II |
DA |
Left Middle Side Impact Sensing Module Low Reference |
16 |
0.35 |
GY/BK |
6621 |
IV |
DA |
| 17 |
- |
- |
- |
- |
- |
Not Occupied |
17 |
- |
- |
- |
- |
- |
| 18 |
0.8 |
BN |
199 |
III |
DA |
Left Rear Speaker Control (+) |
18 |
0.8 |
BN |
199 |
IV |
- |
| 19 |
2 |
RD/WH |
1240 |
I |
DA |
Battery Positive Voltage |
19 |
2 |
RD/WH |
1240 |
V |
DA |
| 20 |
- |
- |
- |
- |
- |
Not Occupied |
20 |
- |
- |
- |
- |
- |
| 21 |
2 |
BK |
2550 |
I |
DA |
Ground |
21 |
2 |
BK |
2550 |
V |
DA |
