Ground Distribution Wiring Schematics: G101

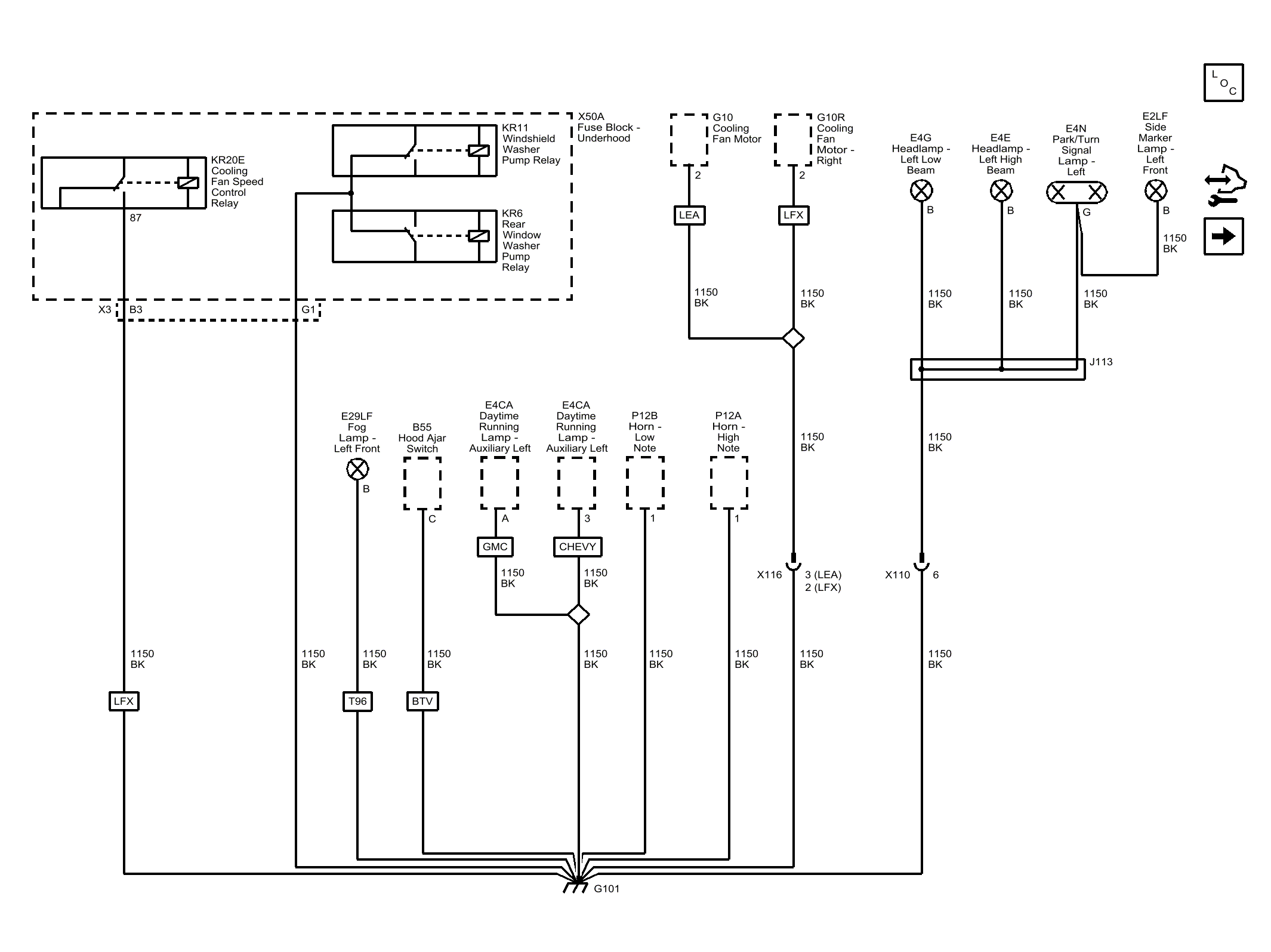

Fig 1: G101
GM4069797Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
1150 Ground
1150 BK 1150 BK
CAV B3 B3
CONN X3 X3
1150 BK 1150 BK
CAV G1 G1
1150 BK 1150 BK
CAV B B
1150 BK 1150 BK
CAV C C
1150 BK 1150 BK
CAV 1 1
1150 BK 1150 BK
CAV 1 1
1150 BK 1150 BK
CAV 2 2
1150 BK 1150 BK
CAV B B
1150 BK 1150 BK
CAV B B
1150 BK 1150 BK
CAV G G
1150 BK 1150 BK
CAV B B
1150 BK 1150 BK
1150 BK 1150 BK
CAV 3 3
CAV 2 2
LEA ENGINE-GAS, 4 CYL, 2.4L, SIDI, DOHC, E85 MAX, ALUM, GM
LFX ENGINE-GAS, 6 CYL, 3.6L, SIDI, DOHC, VVT, E85 MAX, ALUM, GM
1150 BK 1150 BK
CAV 87 87
BTV REMOTE START-ENGINE
T96 LAMP-FRT FOG, FMVSS (DO NOT USE AFTER 09 MAJOR GLOBAL PRGRAMS, USE T3U and VCS FAMILY)
LFX ENGINE-GAS, 6 CYL, 3.6L, SIDI, DOHC, VVT, E85 MAX, ALUM, GM
CAV 6 6
CAV 2 2
1150 BK 1150 BK
LEA ENGINE-GAS, 4 CYL, 2.4L, SIDI, DOHC, E85 MAX, ALUM, GM
LFX ENGINE-GAS, 6 CYL, 3.6L, SIDI, DOHC, VVT, E85 MAX, ALUM, GM
1150 BK 1150 BK
1150 BK 1150 BK
CAV 3 3
1150 BK 1150 BK
CAV A A
1150 BK 1150 BK
GMC Brand
CHEVROLET Brand
X116 X116
G101 G101
X110 X110
J113 J113
E2LF E2LF Side Marker Lamp - Left Front
E4N E4N Park/Turn Signal Lamp - Left
E4E E4E Headlamp - Left High Beam
E4G E4G Headlamp - Left Low Beam
P12B P12B Horn - Low Note
B55 B55 Hood Ajar Switch (BTV)
E29LF E29LF Fog Lamp - Left Front (T96)
P12A P12A Horn - High Note
KR20E KR20E Cooling Fan Speed Control Relay
X50A X50A Fuse Block - Underhood
KR11 KR11 Windshield Washer Pump Relay
KR6 KR6 Rear Window Washer Pump Relay
G10R G10R Cooling Fan Motor - Right (LFX)
G10 G10 Cooling Fan Motor (LEA)
E4CA E4CA Daytime Running Lamp - Auxiliary Left
E4CA E4CA Daytime Running Lamp - Auxiliary Left
