X525 Driver OSRVM Glass Harness to Driver OSRVM Harness
|
|
- |

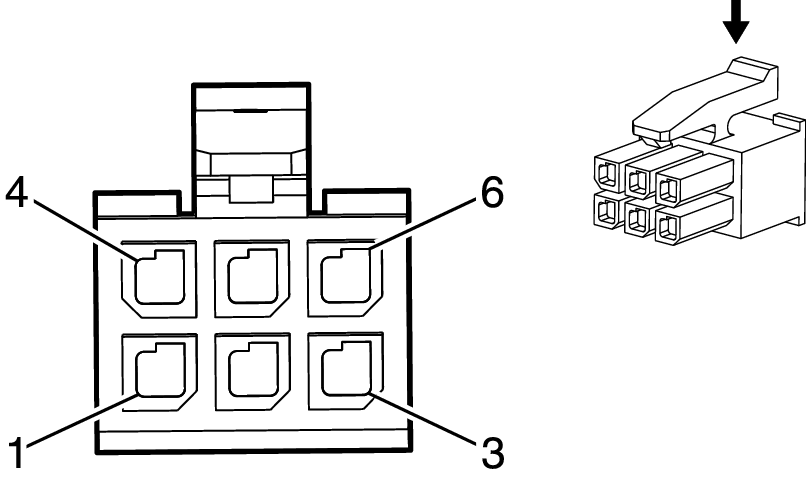

Connector Part Information
- Harness Type: Outside Rearview Mirror - Driver
- OEM Connector: 794617-6
- Service Connector: Service by Harness - See Part Catalog
- Description: 6-Way F Micro Mate-N-Lok series (BK)
|
Connector Part Information
- Harness Type: Outside Rearview Mirror Glass - Driver
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 6-Way M Micro Mate-N-Lok series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.35 |
BN/BK |
1691 |
I |
DD8 |
Automatic Day/Night Mirror Low Reference |
1 |
0.35 |
BN |
1691 |
II |
DD8 |
| 2 |
0.35 |
BK/WH |
1150 |
I |
DL3 |
Ground |
2 |
0.35 |
BK/RD |
1150 |
II |
DL3 |
| 3 |
0.35 |
RD/BU |
1314 |
I |
DL3 |
Left Front Turn Signal Lamp Supply Voltage |
3 |
0.35 |
BU |
1314 |
II |
DL3 |
| 4 |
0.35 |
BN |
1690 |
I |
DD8 |
Automatic Day/Night Mirror Signal |
4 |
0.35 |
BN |
1690 |
II |
DD8 |
| 5 |
0.35 |
BK/WH |
1150 |
I |
UKC |
Ground |
5 |
0.35 |
VT |
1150 |
II |
UKC |
| 6 |
0.35 |
BK/YE |
5853 |
I |
UKC |
Driver Side Object Detection LED Signal (1) |
6 |
0.35 |
GN |
5853 |
II |
UKC |
