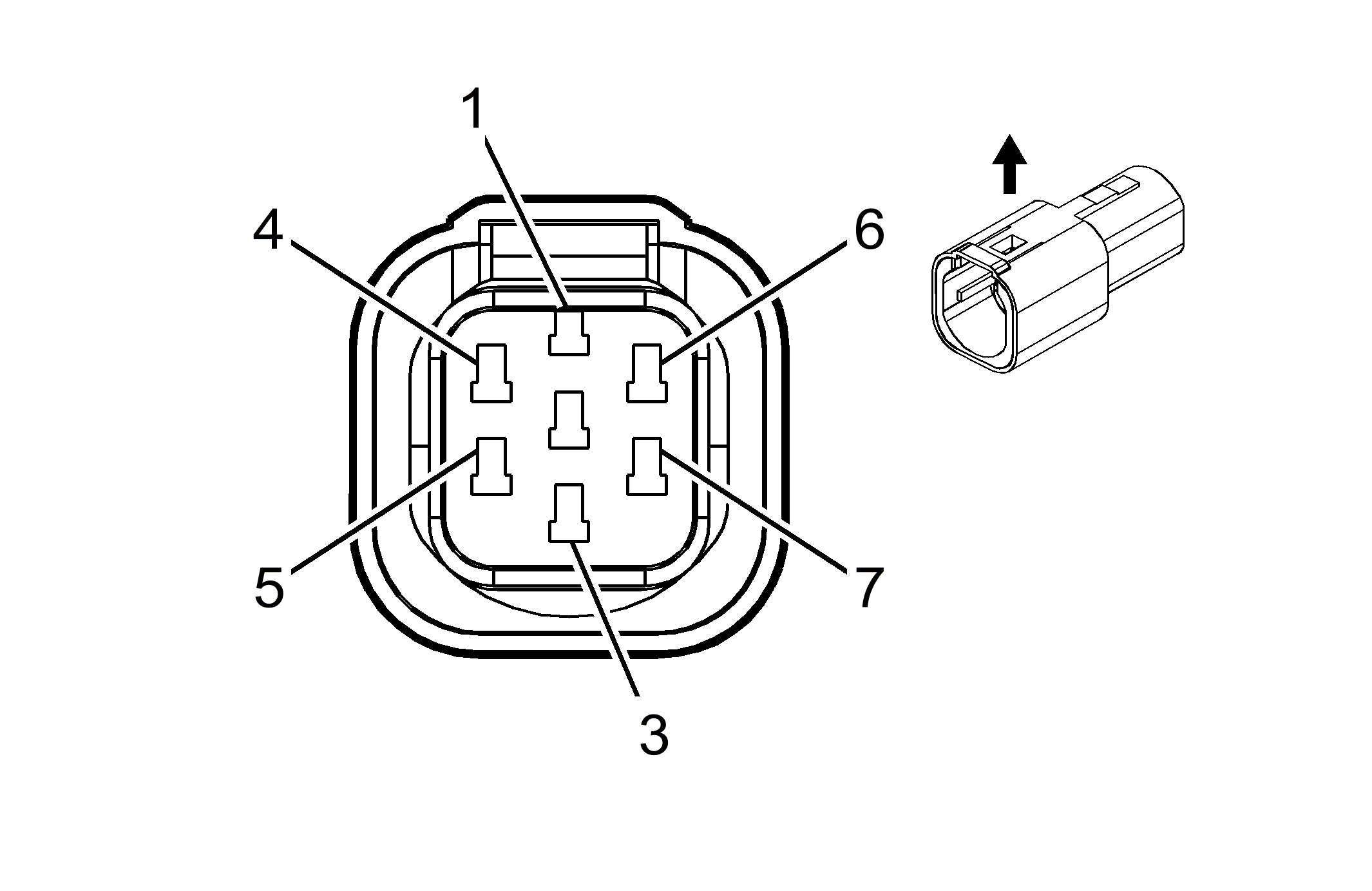

X515 OSRVM Jumper Harness to Driver Door Harness
|
|
|
Connector Part Information
- Harness Type: OSRVM Jumper
- OEM Connector: 13576423
- Service Connector: Service by Harness - See Part Catalog
- Description: 7-Way F Multi Lock Series (L-GN)
|
Connector Part Information
- Harness Type: Driver Door
- OEM Connector: 10846470
- Service Connector: Service by Harness - See Part Catalog
- Description: 7-Way M 0.8 Series, Sealed (L-GN)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
J-35616-64B (L-BU) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.35 |
WH/D-BU |
2628 |
I |
- |
Left Side Vision Camera Video Signal (+) |
1 |
0.35 |
WH/D-BU |
2628 |
II |
- |
| 2 |
0.35 |
BK |
2624 |
I |
- |
Left Side Vision Camera Video Drain Wire |
2 |
0.35 |
BK |
2624 |
II |
- |
| 3 |
- |
- |
- |
- |
- |
Not Occupied |
3 |
- |
- |
- |
- |
- |
| 4 |
0.35 |
GY/D-BU |
2625 |
I |
- |
Left Side Vision Camera Video Signal (-) |
4 |
0.35 |
GY/D-BU |
2625 |
II |
- |
| 5 |
0.35 |
BK/WH |
2551 |
I |
- |
Signal Ground |
5 |
0.35 |
BK/WH |
2551 |
II |
- |
| 6 |
0.5 |
WH/BN |
6201 |
I |
- |
Camera Supply Voltage |
6 |
0.5 |
WH/BN |
6201 |
II |
- |
| 7 |
- |
- |
- |
- |
- |
Not Occupied |
7 |
- |
- |
- |
- |
- |
