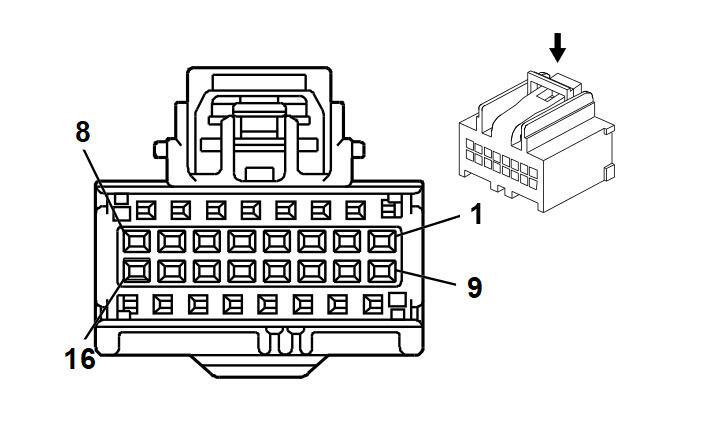

Audio Amplifier X3 (UQA or UQS)
Courtesy of GENERAL MOTORS CORP. Audio Amplifier X3 (UQA or UQS)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.5 WH |
6763 |
Subwoofer Low Level Audio Signal (UQS) |
| 2 |
0.5 OG |
6761 |
Center Channel Low Level Audio Signal (-) (UQS) |
| 3 |
0.5 D-BU |
6760 |
Center Channel Low Level Audio Signal (UQS) |
| 4 |
0.5 TN |
1946 |
Right Rear Low Level Audio Signal (-) (without ULD) |
| 0.5 TN/WH |
5830 |
Right Rear Low Level Audio Signal (-) (ULD) |
| 5 |
0.5 BN |
5314 |
Left Rear Low Level Audio Signal (-) (ULD) |
| 0.5 BN |
1999 |
Left Rear Low Level Audio Signal (-) (without ULD) |
| 6 |
0.5 L-GN |
1948 |
Right Front Low Level Audio Signal (-) |
| 7 |
0.5 D-GN |
1947 |
Left Front Low Level Audio Signal (-) |
| 8 |
0.35 WH |
7066 |
Entertainment Remote Enable Signal |
| 9 |
0.5 PK |
6762 |
Subwoofer Low Level Audio (-) (UQS) |
| 10 |
- |
- |
Not Used |
| 11 |
0.35 OG |
5748 |
Radio Audio Mute Signal |
| 12 |
0.5 D-BU |
546 |
Right Rear Low Level Audio Signal (+) (without ULD) |
| 0.5 L-GN |
5313 |
Right Rear Low Level Audio Signal (+) (ULD) |
| 13 |
0.5 BN/WH |
599 |
Left Rear Low Level Audio Signal (+) (without ULD) |
| 0.5 L-BU |
5312 |
Left Rear Low Level Audio Signal (+) (ULD) |
| 14 |
0.5 L-GN/WH |
512 |
Right Front Low Level Audio Signal (+) |
| 15 |
0.5 TN/BK |
511 |
Left Front Low Level Audio Signal (+) |
| 16 |
- |
- |
Not Used |
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 7283-9076-30
- Service Connector: 15136073
- Description: 16-Way F Kaizen 64 Series (BK)
|
Terminal Part Information
- Terminated Lead: 13575845
- Release Tool: J-38125-215A
- Diagnostic Test Probe: J-35616-64B (L-BU)
- Terminal/Tray: SAIT-A03T-M064/14
- Core/Insulation Crimp: P/P
|
