Radiator Grille Replacement (Enclave)
Radiator Grille Replacement (Enclave)

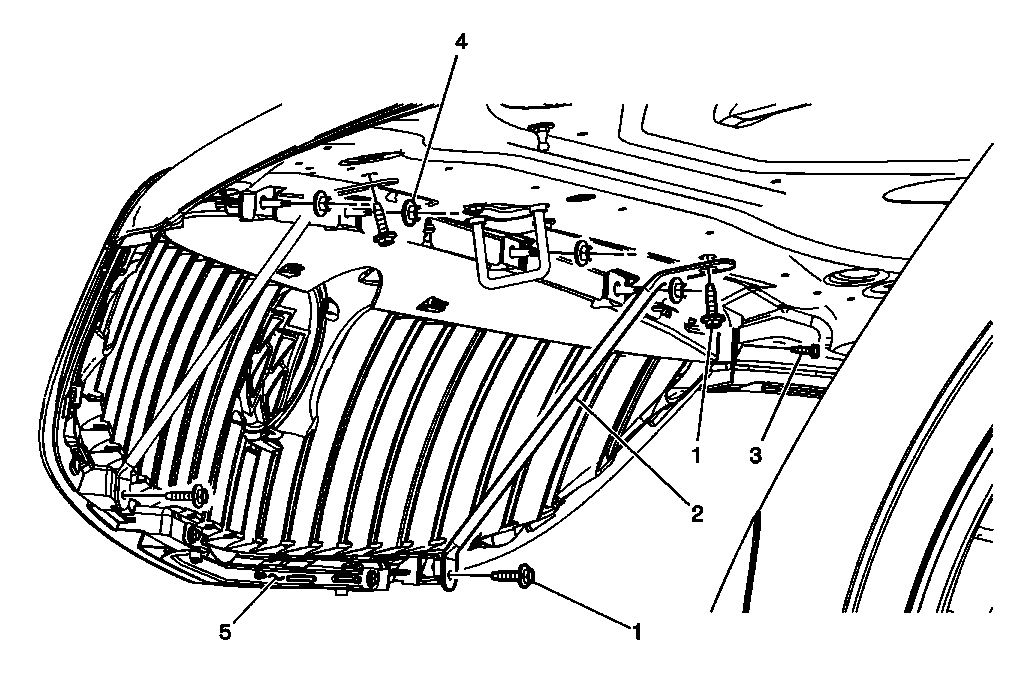

| Callout | Component Name |
|---|---|
| Preliminary Procedure Open the hood in order to access the fasteners for the radiator grille. |
|
| 1 | Radiator Grille Support Bracket Bolt (Qty: 4)
CAUTION:
Refer to Fastener Caution . Tighten 2.5 N.m (22 lb in) |
| 2 | Radiator Grille Support Bracket (Qty: 2) |
| 3 | Radiator Grille Outer Bracket Bolt (Qty: 2) Tighten 2.5 N.m (22 lb in) |
| 4 | Radiator Grille Upper Nut (Qty: 4) Tighten 9 N.m (80 lb in) |
| 5 | Radiator Grille Assembly TIP: Transfer the radiator grille emblem. Refer to Radiator Grille Emblem/Nameplate Replacement (Enclave) , Radiator Grille Emblem/Nameplate Replacement (Acadia) . |
