Transmission Heat Shield Replacement (LAU)
WARNING: This page is about a different car, the 2010 Cadillac SRX. However, it is still accessible from the selected car via links, so may be relevant.

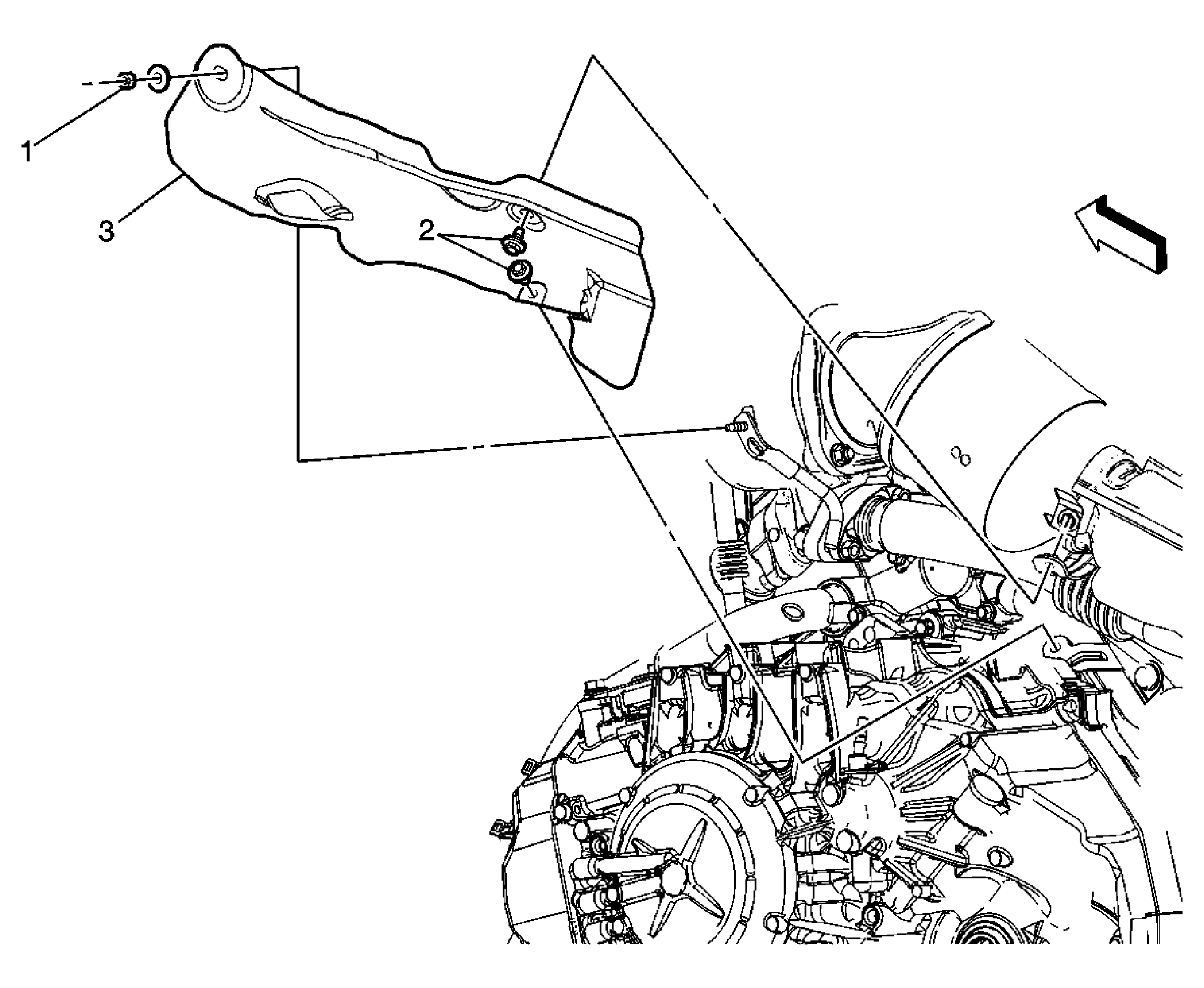

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the catalytic converter heat shield. Refer to Catalytic Converter Heat Shield Replacement (LAU) . |
|
| 1 | Transmission Heat Shield Nut
WARNING:
Refer to Hot Exhaust System Warning
.
CAUTION:
Refer to Fastener Caution
.
Tighten: 10 N.m (7 lb ft) |
| 2 | Transmission Heat Shield Bolt (Qty: 2) Tighten: 10 N.m (7 lb ft) |
| 3 | Transmission Heat Shield |
