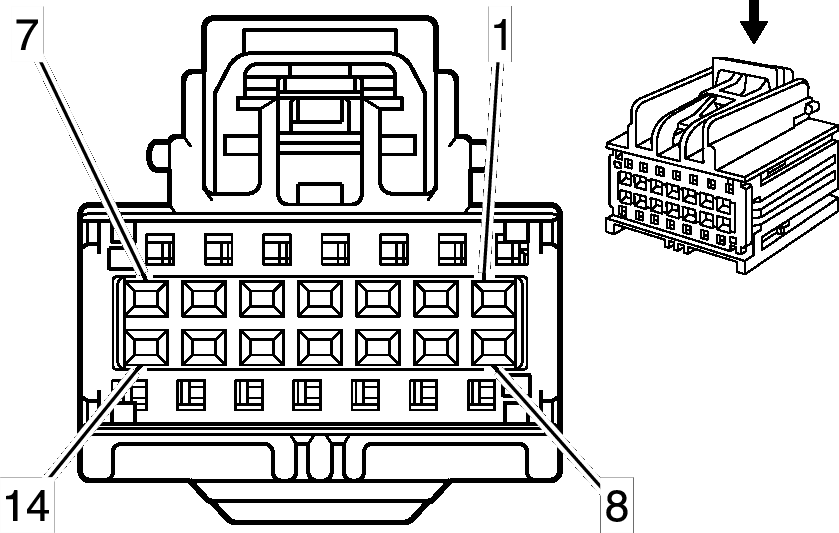

Door Lock/Window Switch - Driver X4 (AXE)
Courtesy of GENERAL MOTORS CORP. Door Lock/Window Switch - Driver X4 (AXE)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 WH/BK |
6177 |
Driver Heated Seat Medium Indicator Control (A45 with KA1 or KB6) |
| 2 |
0.35 D-GN |
1661 |
Driver Heated Seat High Temperature Indicator Control (A45 with KA1 or KB6) |
| 3 |
- |
- |
Not Used |
| 4 |
0.35 D-BU/WH |
5978 |
Low Reference (AG3) |
| 5 |
0.35 OG |
614 |
Memory Set Switch Signal (AG3) |
| 6 |
0.35 D-BU |
6172 |
Driver Heated Seat Switch Back Cushion Signal (A45 with KA1 or KB6) |
| 7 |
0.35 GY |
6175 |
Driver Heated Seat Switch Back Signal (A45 with KB6) |
| 8 |
0.35 GY |
6175 |
Driver Heated Seat Switch Back Signal (A45 with KA1) |
| 9 |
0.35 L-BU |
1662 |
Driver Heated Seat Low Temperature Indicator Control (A45 with KA1 or KB6) |
| 10 |
0.35 BN |
6173 |
Driver Heated Seat Switch Back Cushion LED (A45 with KA1 or KB6) |
| 11 |
0.35 PU |
6174 |
Driver Heated Seat Switch Back LED (A45 with KA1) |
| 12 |
0.35 PU |
6174 |
Driver Heated Seat Switch Back LED (A45 with KB6) |
| 13 |
0.35 BN/WH |
6064 |
Memory Switch Dimming Control (AG3) |
| 14 |
0.35 GY/BK |
5979 |
Memory Seat Switch Exit Signal (AG3) |
Connector Part Information
- Harness Type: Driver Door Trim Panel
- OEM Connector: 7283-9065-40
- Service Connector: 15127039
- Description: 14-Way F (L-GY)
|
Terminal Part Information
- Terminated Lead: 13575845
- Release Tool: J-38125-215A
- Diagnostic Test Probe: J-35616-64B (L-BU)
- Terminal/Tray: SAIT-A03T-M064/14
- Core/Insulation Crimp: P/P
|
