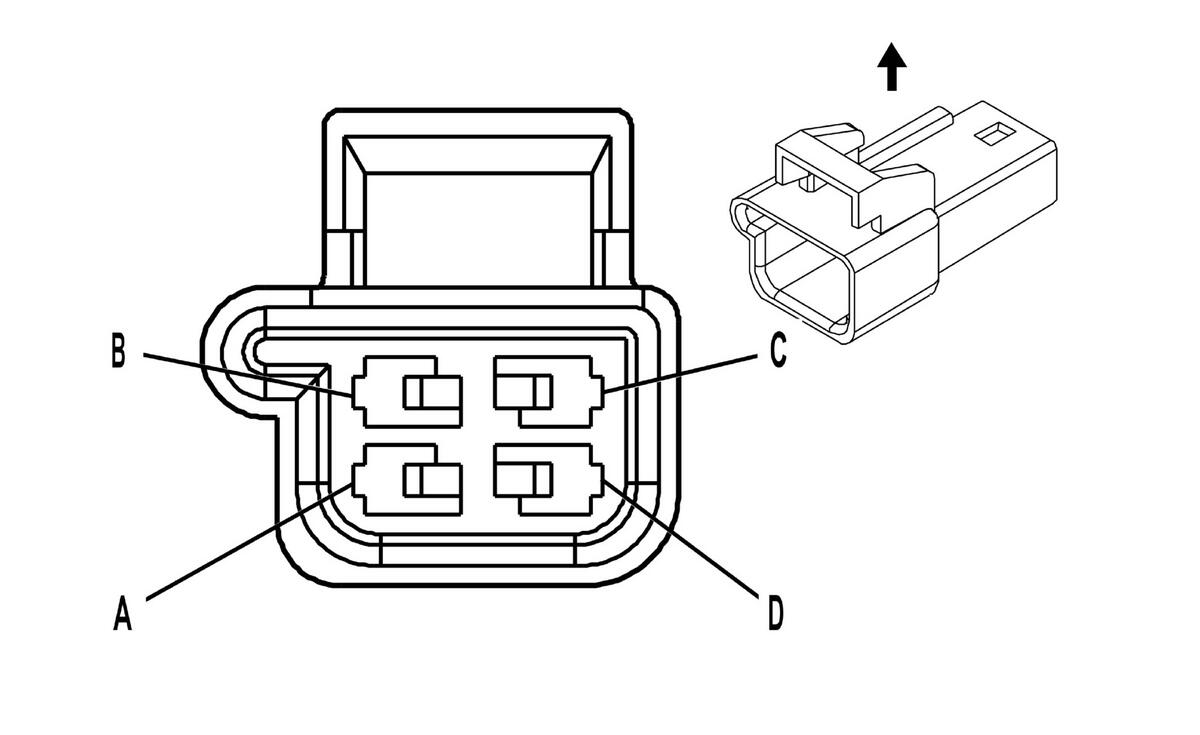

Automatic Transmission Manual Shift Switch
Courtesy of GENERAL MOTORS CORP. Automatic Transmission Manual Shift Switch
| Pin |
Wire |
Circuit |
Function |
| A |
0.35 PU |
1375 |
Tap Up/Tap Down Switch Signal |
| B |
0.35 PU |
5526 |
Ignition Voltage |
| C-D |
- |
- |
Not Used |
Connector Part Information
- Harness Type: Automatic Transmission Shifter
- OEM Connector: 12064761
- Service Connector: Service by Harness - See Part Catalog
- Description: 4-Way M Metri-Pack 150 Series (BK)
|
Terminal Part Information
- Terminated Lead: 13505668
- Release Tool: J-38125-12A
- Diagnostic Test Probe: J-35616-3 (GY)
- Terminal/Tray: 12047581/2
- Core/Insulation Crimp: E/C
|
