Transfer Drive Gear Assembly Installation
Transfer Drive Gear Assembly Installation

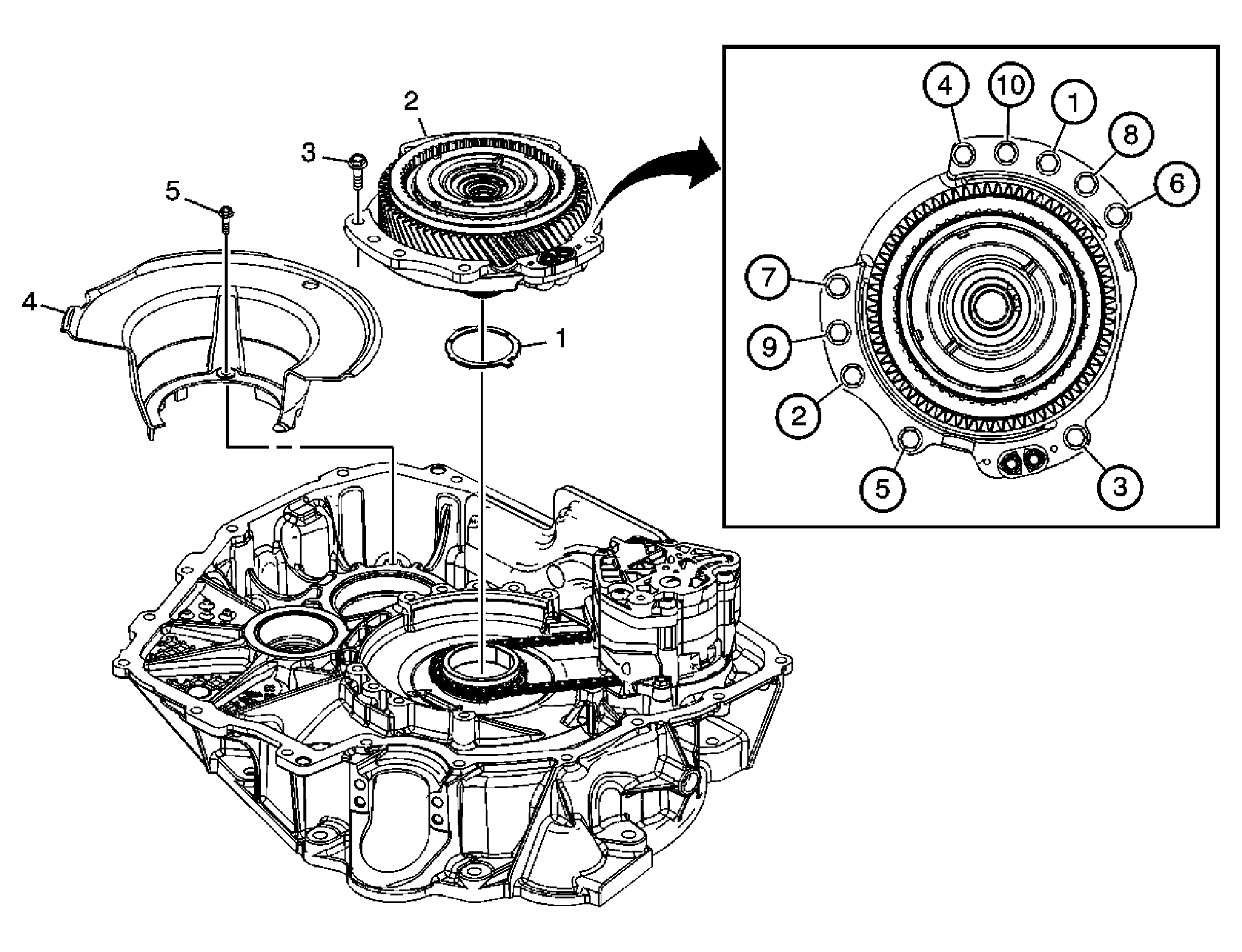

| Callout | Component Name |
|---|---|
| 1 | Drive Sprocket Thrust Washer |
| 2 | Front Differential Transfer Drive Gear Support Assembly |
| 3 | Front Differential Transfer Drive Gear Support Bolt M8 x 25 (Qty: 10)
NOTE:
Refer to Fastener Notice
.
Tighten: Tighten in sequence to 10 N.m (89 lb in) plus 50 degrees + /- 4 degrees. |
| 4 | Front Differential Carrier Baffle |
| 5 | Front Differential Carrier Baffle Bolt M6 x 25 Tighten: 12 N.m (106 lb in). |
