X315



X315 (With RPO Code WDA) Body Harness To Driver Seat Harness:

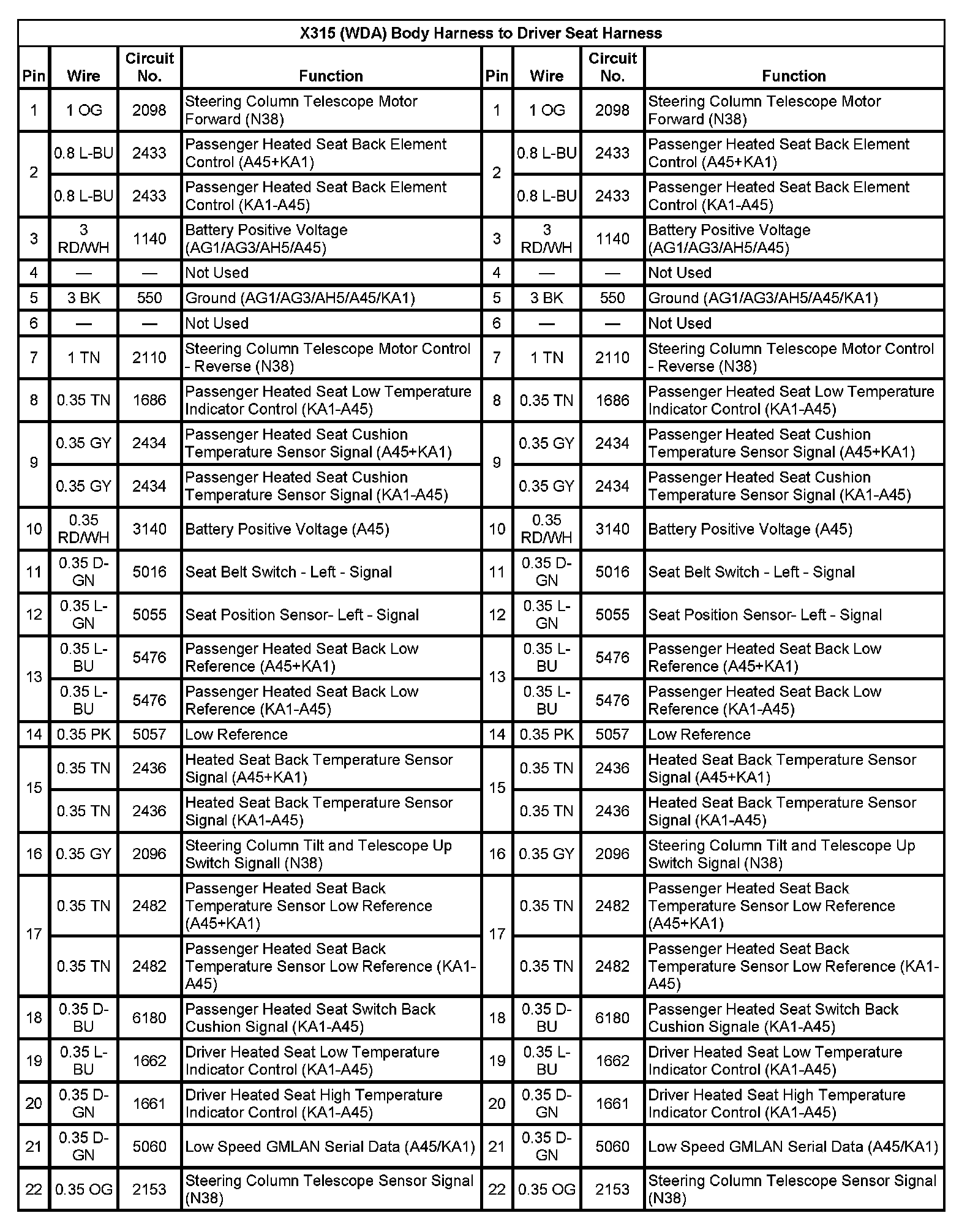

X315 (With RPO Code WDA) Body Harness To Driver Seat Harness (Pin 1 To 22):

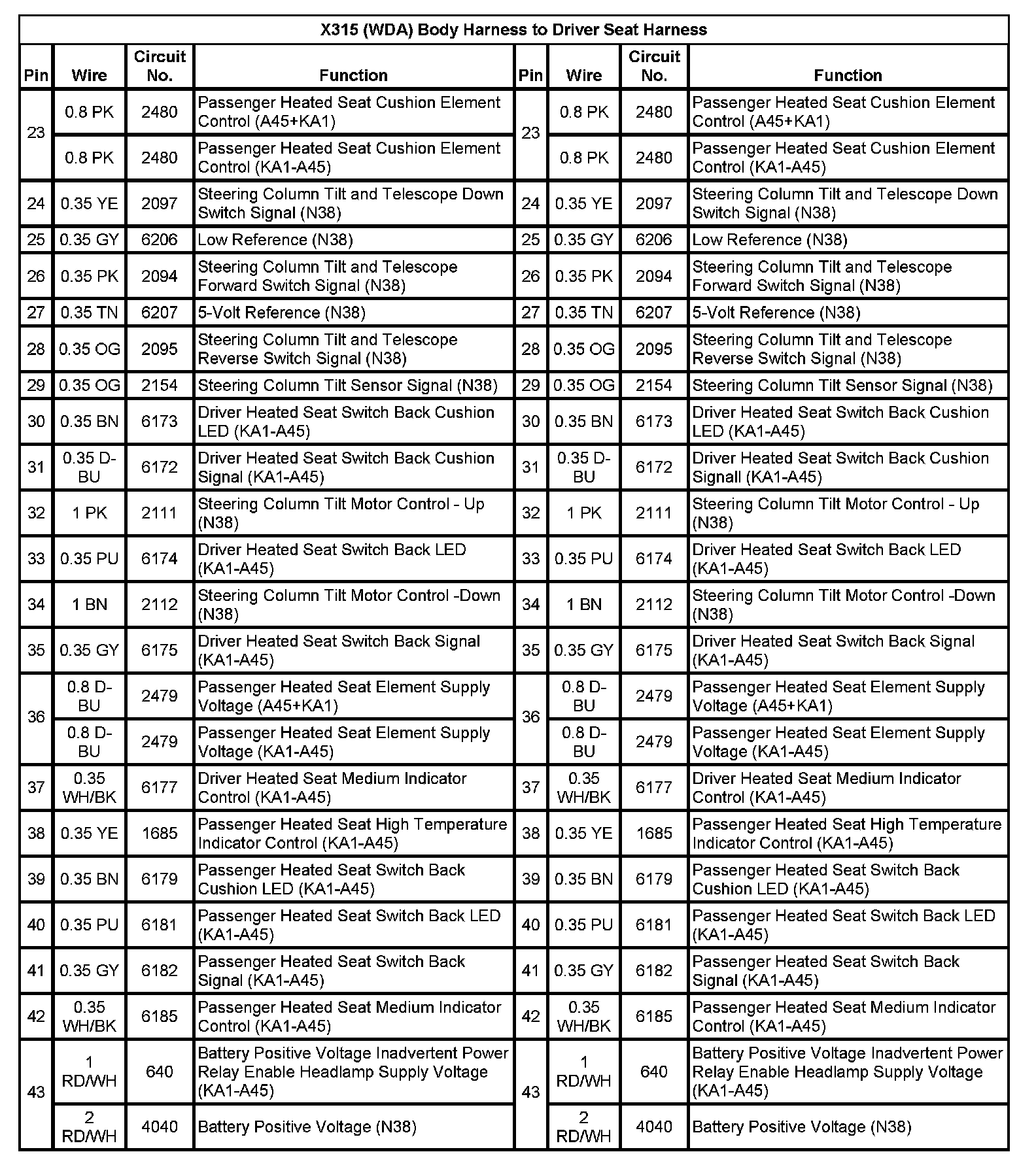

X315 (With RPO Code WDA) Body Harness To Driver Seat Harness (Pin 23 To 43):

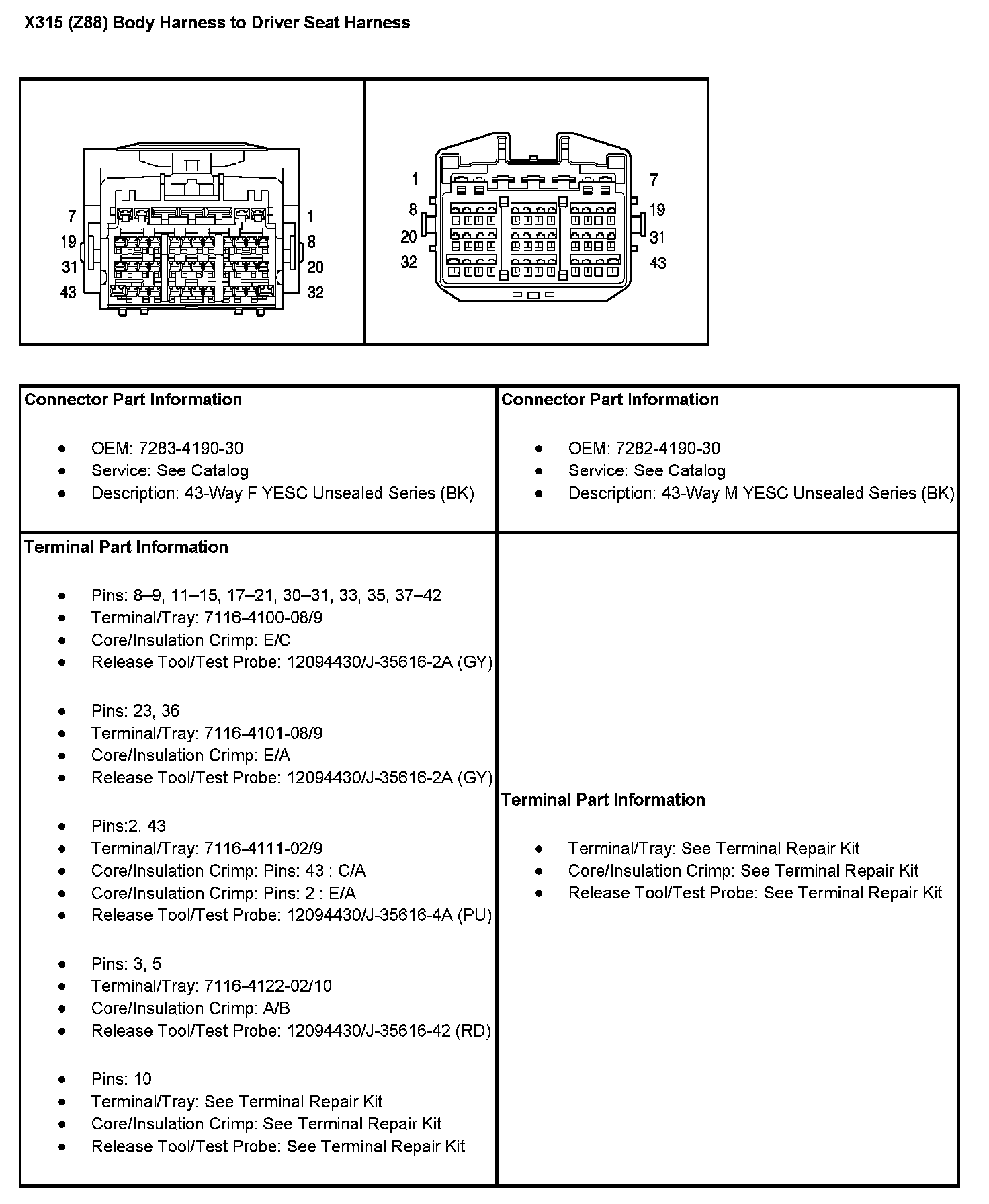

X315 (With RPO Code Z88) Body Harness To Driver Seat Harness:

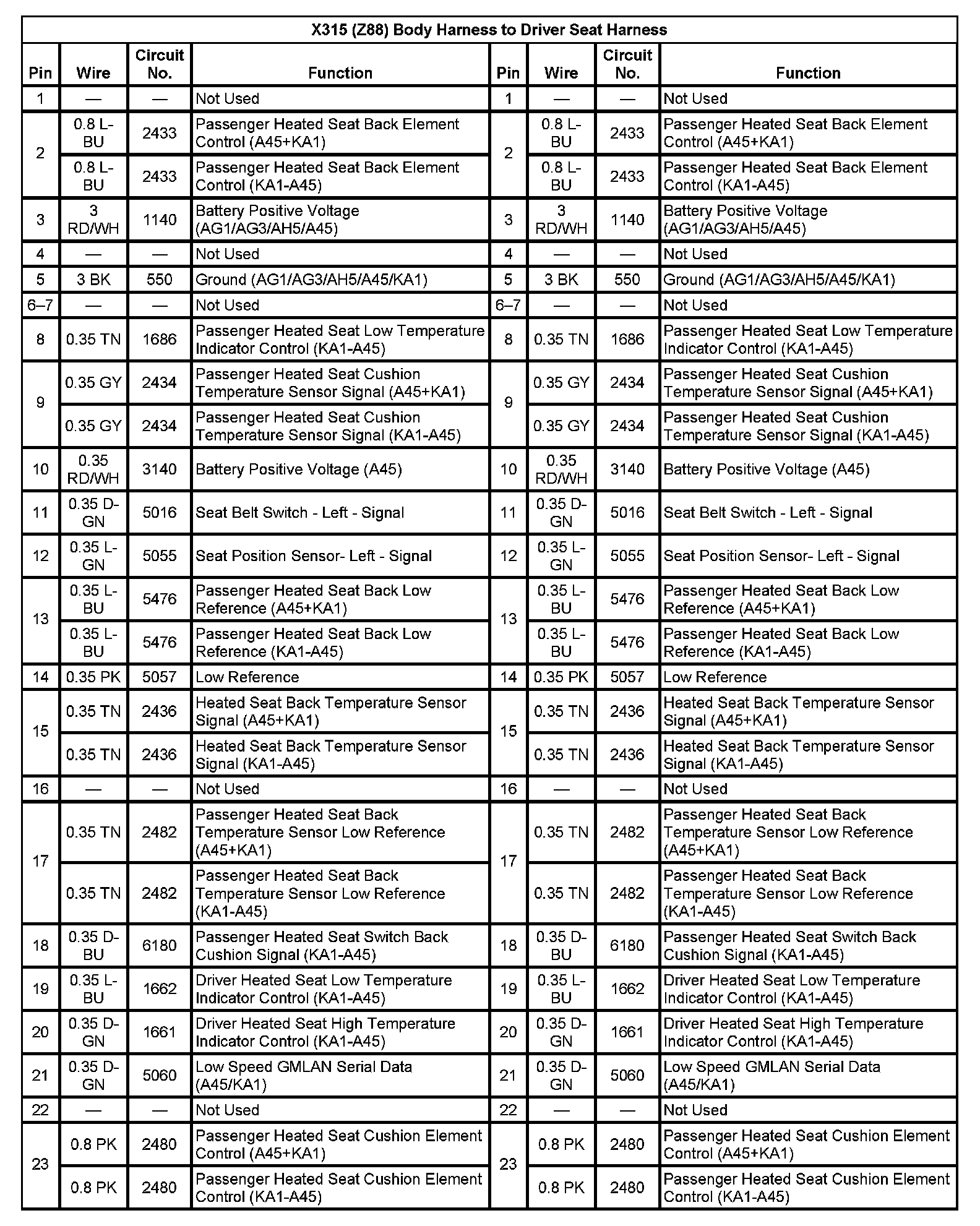

X315 (With RPO Code Z88) Body Harness To Driver Seat Harness (Pin 1 To 23):

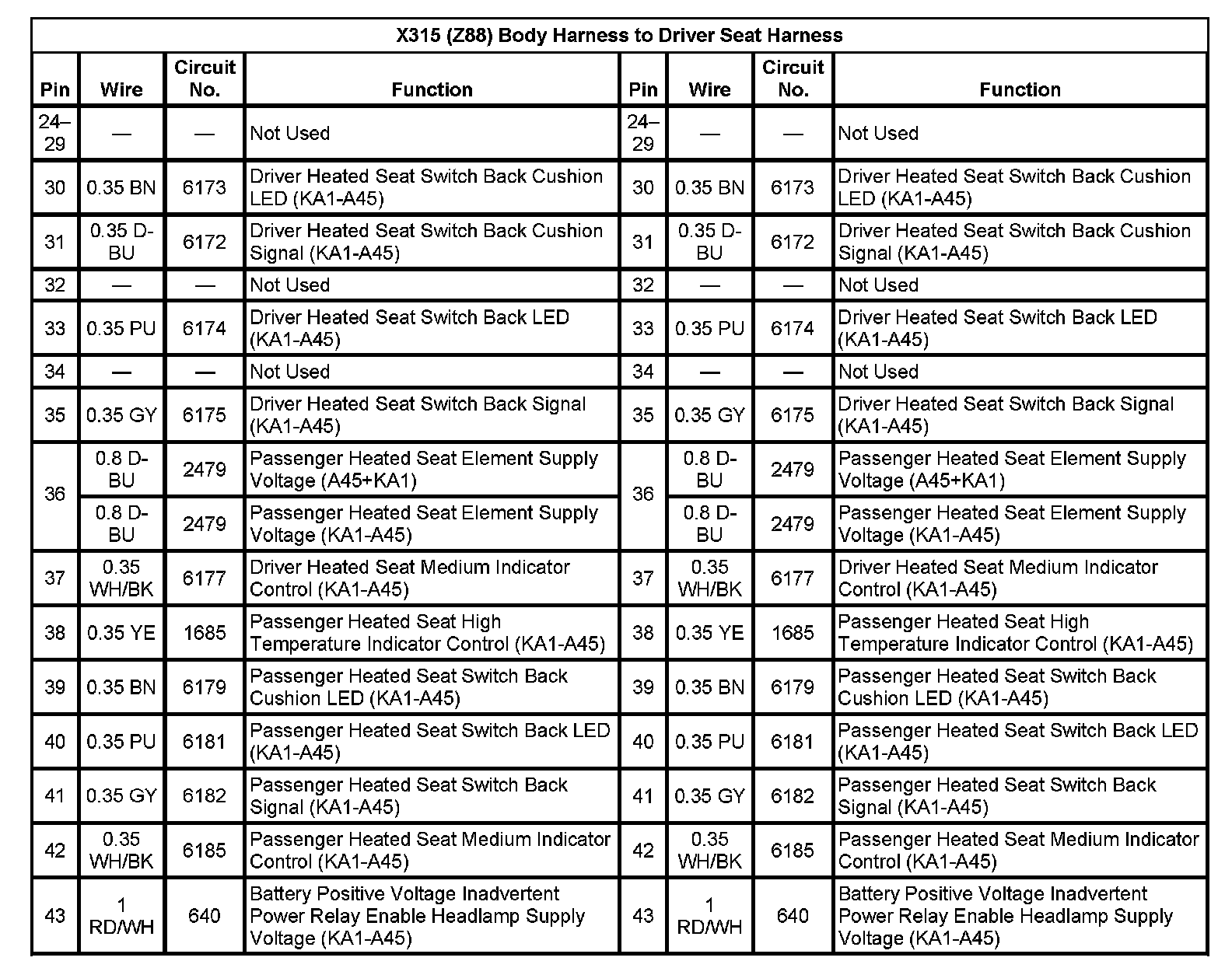

X315 (With RPO Code Z88) Body Harness To Driver Seat Harness (Pin 24 To 43):

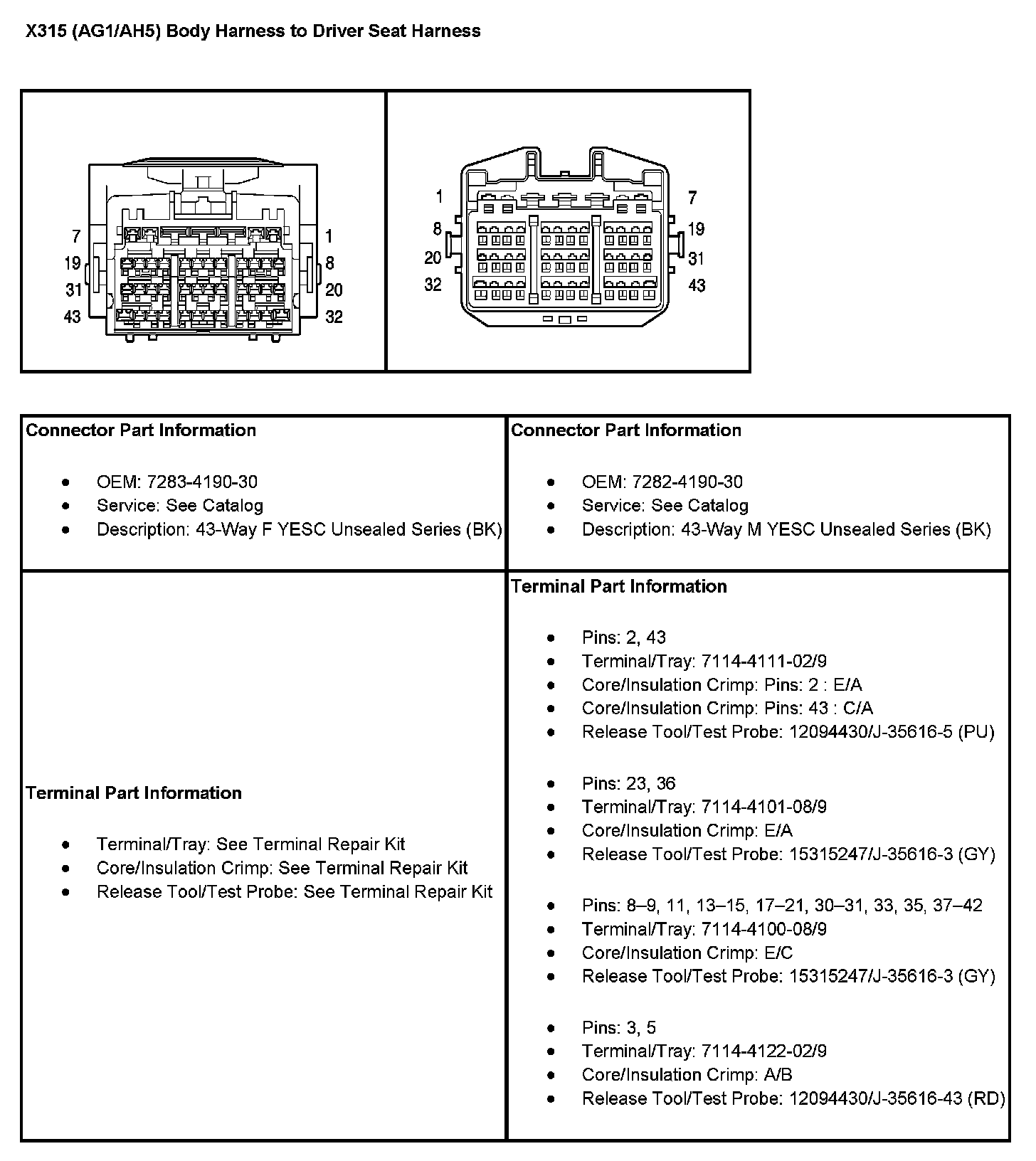

X315 (With RPO Code AG1/AH5) Body Harness To Driver Seat Harness:

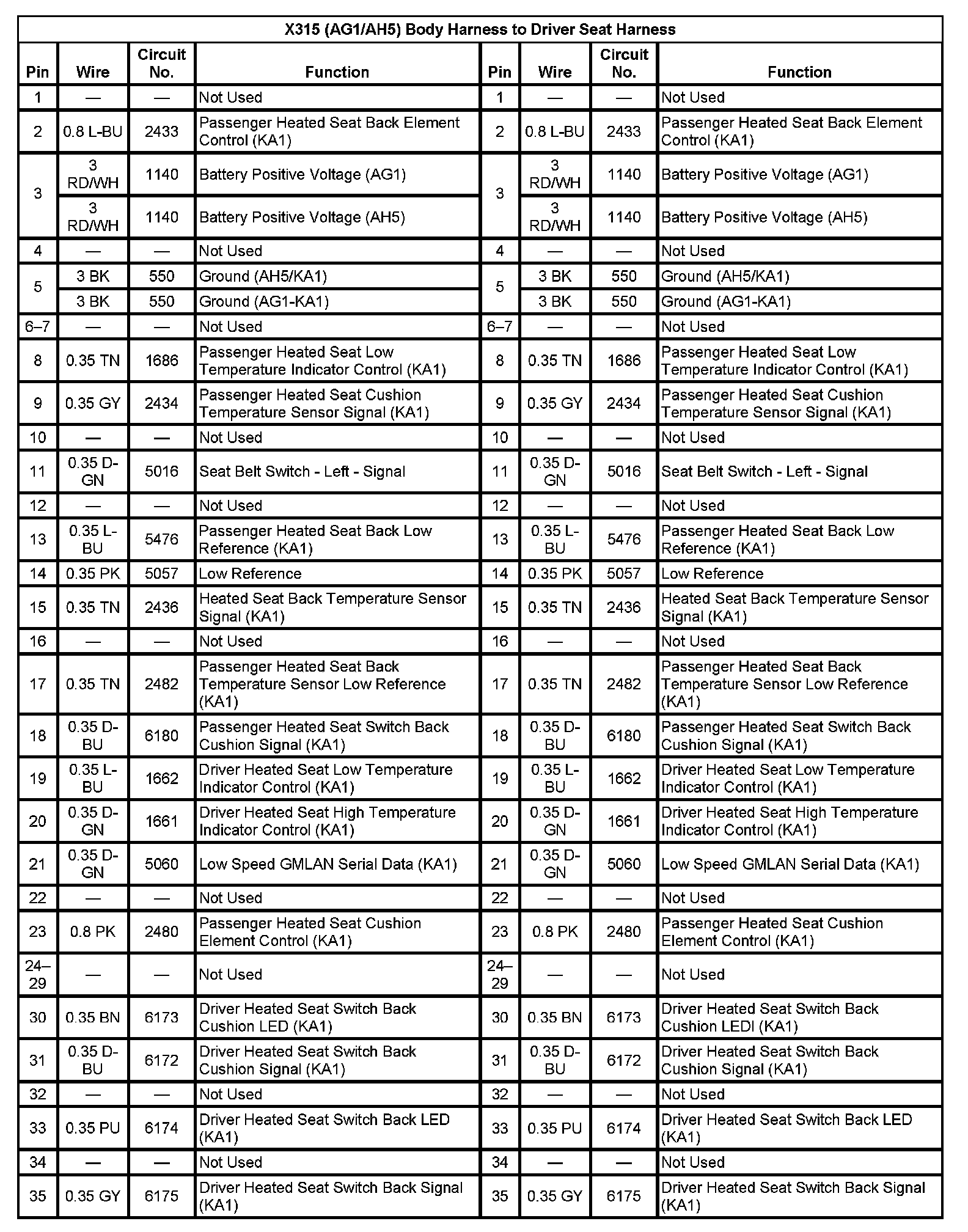

X315 (With RPO Code AG1/AH5) Body Harness To Driver Seat Harness (Pin 1 To 35):

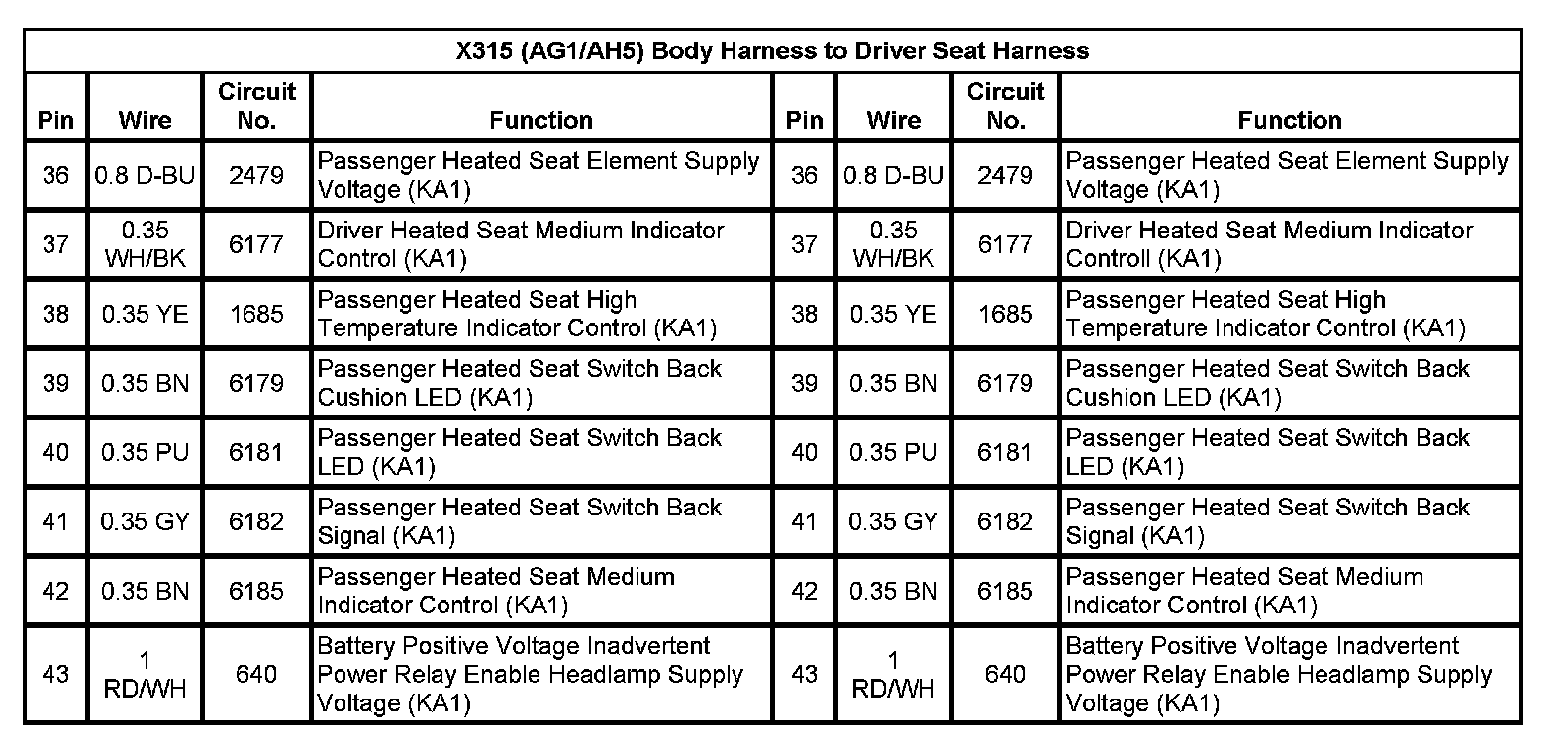

X315 (With RPO Code AG1/AH5) Body Harness To Driver Seat Harness (Pin 36 To 43):

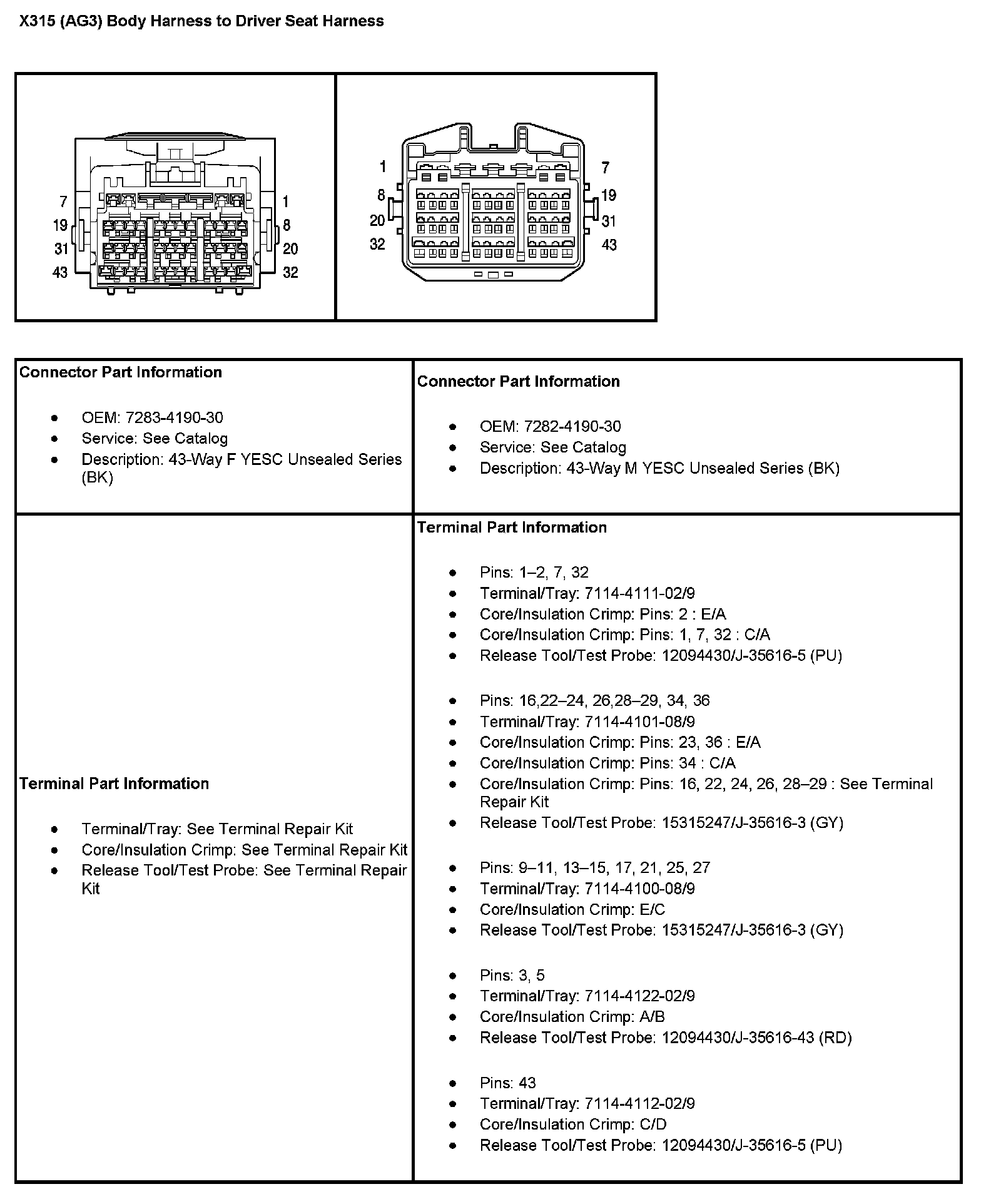

X315 (With RPO Code AG3) Body Harness To Driver Seat Harness:

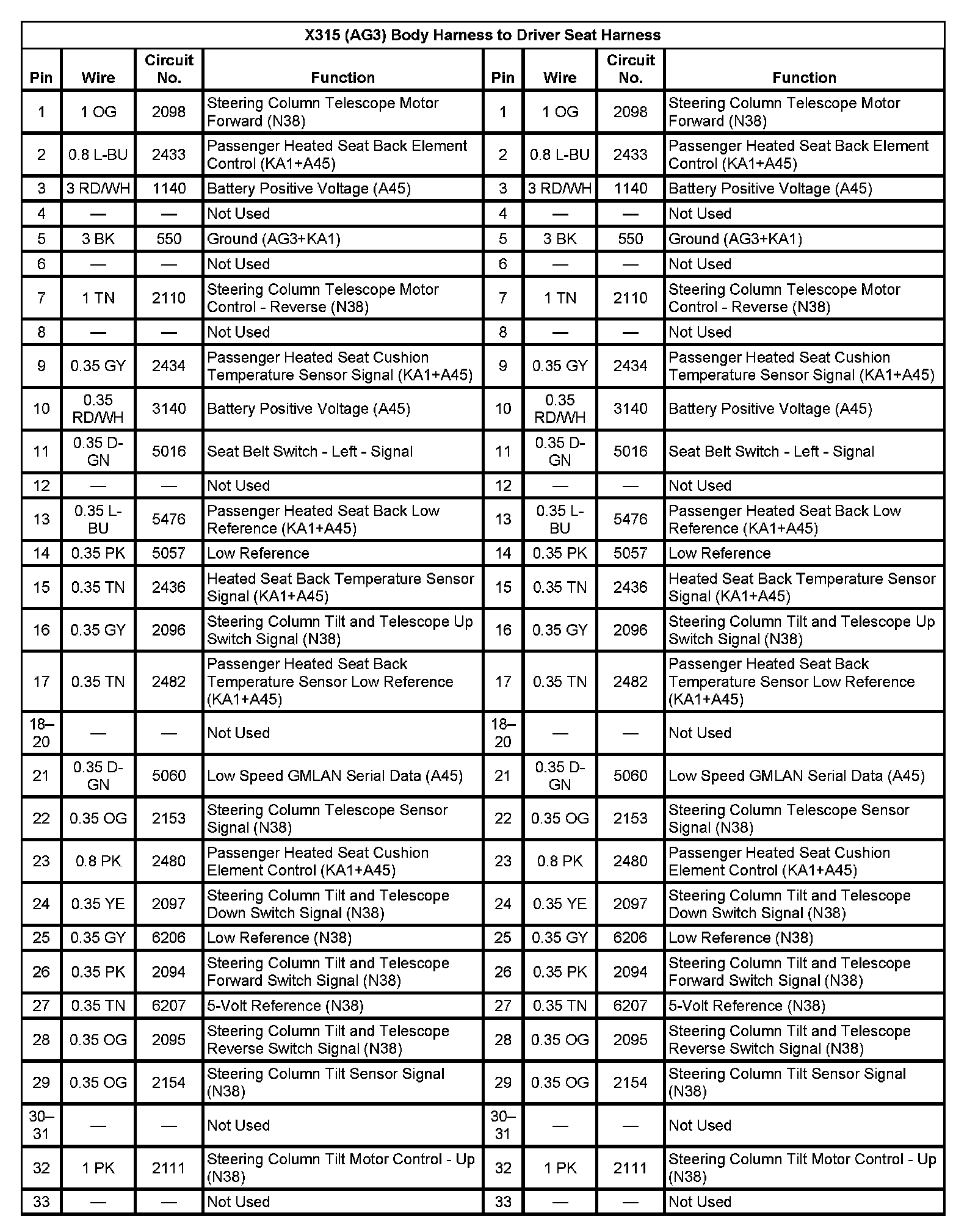

X315 (With RPO Code AG3) Body Harness To Driver Seat Harness (Pin 1 To 33):




X315 (With RPO Code AG3) Body Harness To Driver Seat Harness (Pin 34 To 43):

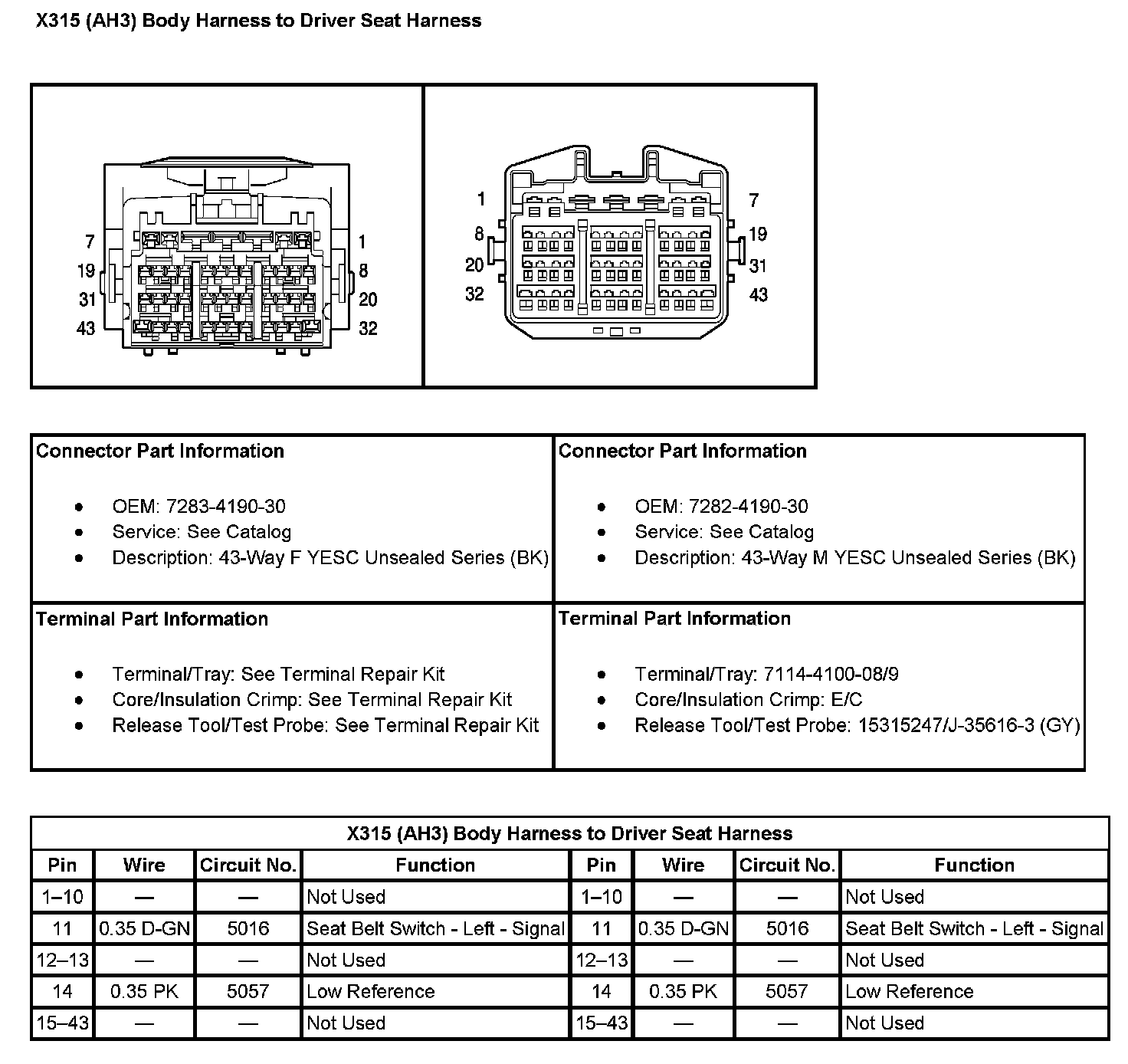

X315 (With RPO Code AH3) Body Harness To Driver Seat Harness (Pin 1 To 43):
