Disassembled Views

WARNING: This page is about a different variant/trim than selected.

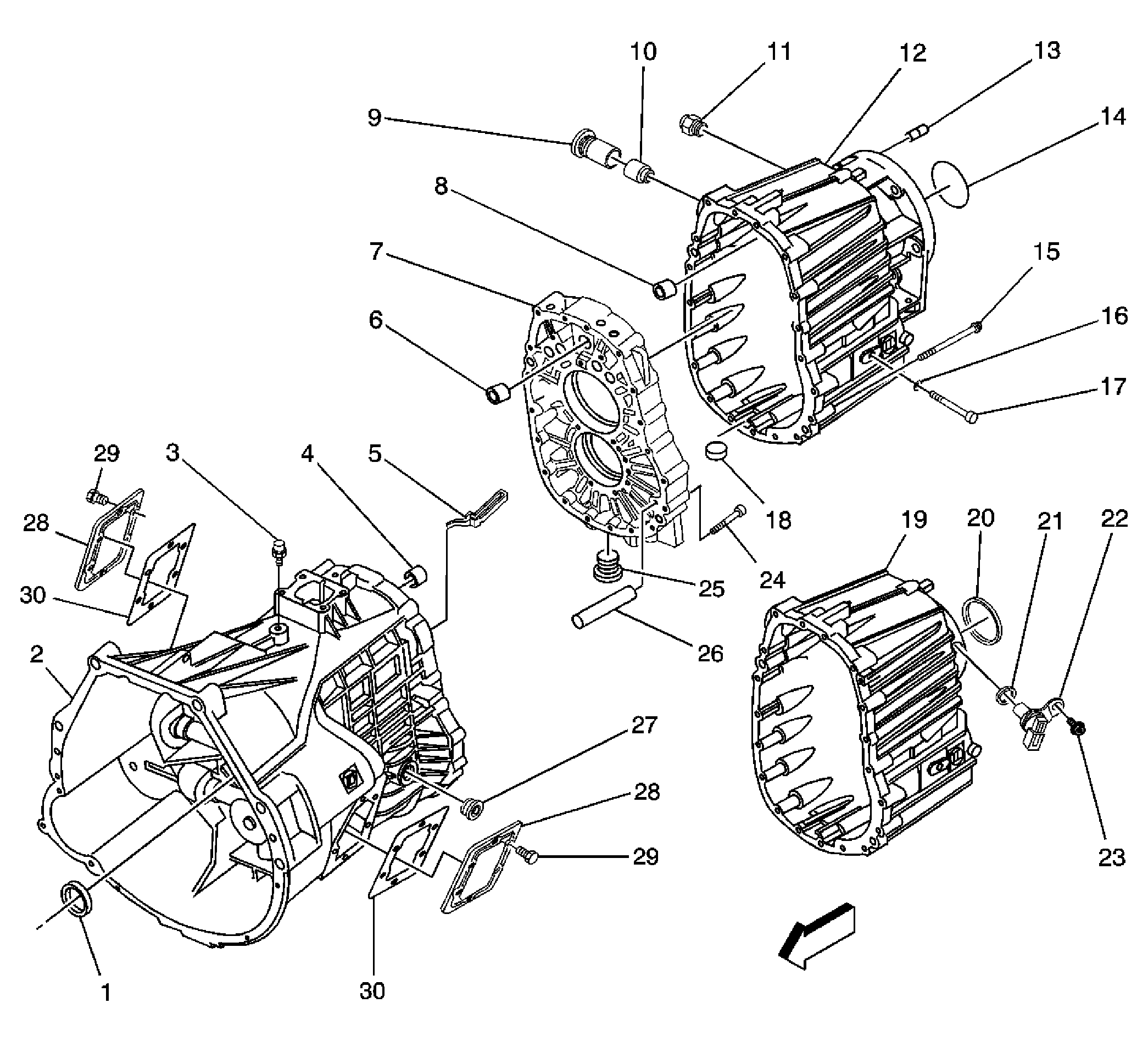

Fig 1: ZF S6-650 Transmission Cases Exploded View
GM739392Courtesy of GENERAL MOTORS CORP.
Callouts For Fig 1

Callout Component Name
1 Input Shaft Seal
2 Front Case
3 Vent
4 Front Case Shift Rail Bearing
5 Oil Trough
6 Intermediate Case Shift Rail Bearing
7 Intermediate Case
8 Rear Case Shift Rail Bearing
9 Shift Shaft Detent Sleeve
10 Shift Shaft Detent Plunger
11 Back-up Lamp Switch
12 Rear Case, 4WD
13 Rear Case Dowel Pin
14 Rear Case to Transfer Case O-Ring Seal, 4WD Only
15 Rear Case to Front Case Bolt
16 O-Ring Seal Reverse Idler Gear Shaft Bolt
17 Reverse Idler Gear Shaft Bolt
18 Chip Collector Magnet
19 Rear Case, RWD
20 Mainshaft Rear Bearing Oil Seal, RWD Only
21 Vehicle Speed Sensor O-Ring Seal
22 Output Speed Sensor
23 Vehicle Speed Sensor Housing Bolt
24 Intermediate Case Bolt
25 Oil Drain Plug
26 Intermediate Case Lock Pin
27 Oil Fill Plug
28 Power Take-Off (PTO) Cover
28 Power Take-Off (PTO) Cover
29 PTO Cover Bolt
29 PTO Cover Bolt
30 PTO Cover Gasket
30 PTO Cover Gasket

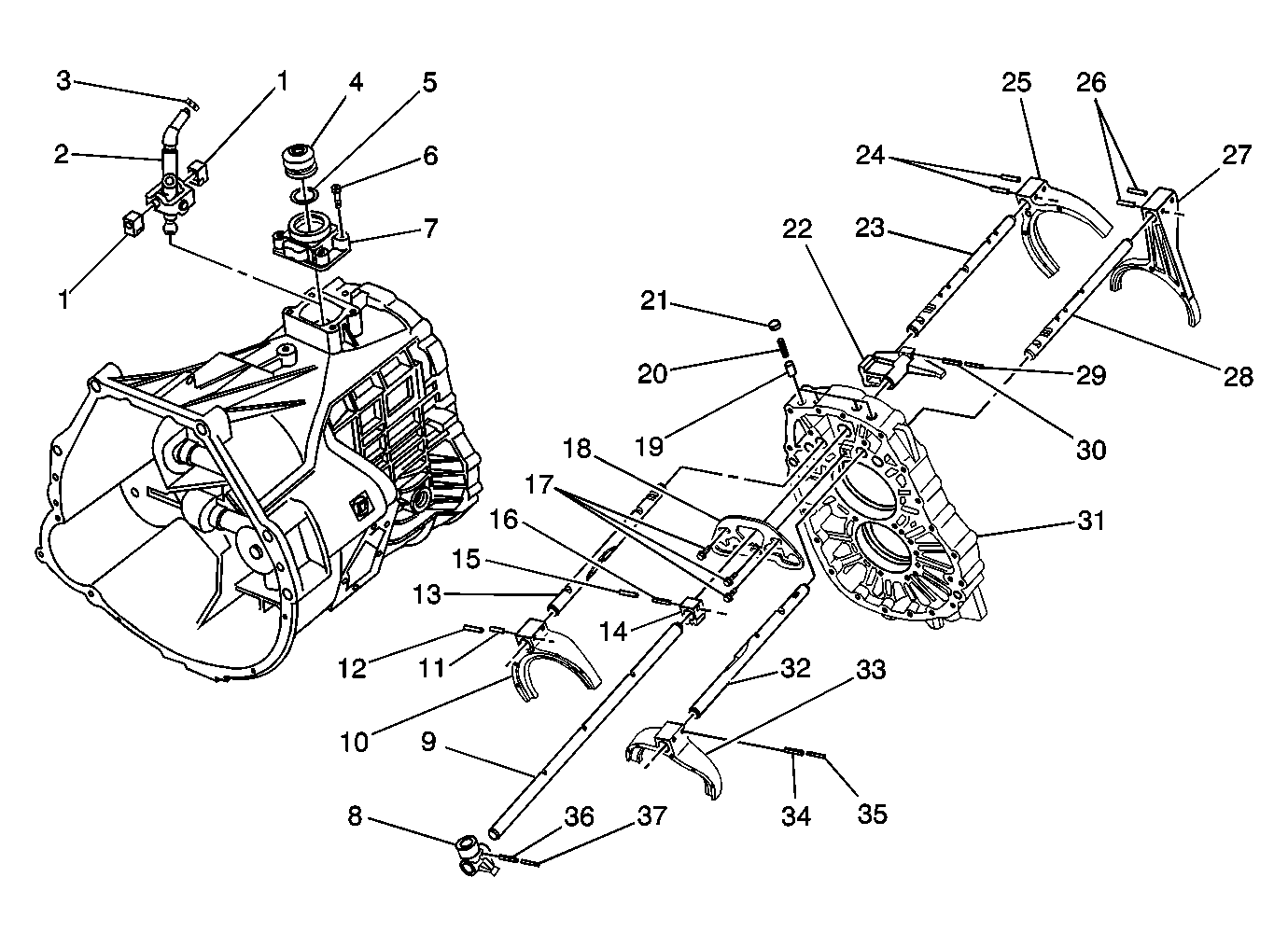

Fig 2: ZF S6-650 Shift Control & Shift Components
GM739395Courtesy of GENERAL MOTORS CORP.
Callouts For Fig 2

Callout Component Name
1 Control Lever Pivot Pin Bushing
1 Control Lever Pivot Pin Bushing
2 Control Lower Lever
3 Control Lever Nut
4 Control Lever Lower Boot
5 Control Lever Lower Boot Retainer
6 Shift Control Housing Bolt
7 Shift Control Housing
8 Internal Shift Control Front Lever
9 Main Shift Control Shaft
10 4th/5th Shift Fork
11 4th/5th Shift Fork Outer Pin
12 4th/5th Shift Fork Inner Pin
13 4th/5th Shift Shaft
14 Shift Shaft Block
15 Shift Shaft Block Inner Pin
16 Shift Shaft Block Outer Pin
17 Shift Interlock Plate Bolts
18 Shift Interlock Plate
19 Shift Shaft Dentent Plunger
20 Shift Shaft Dentent Spring
21 Shift Shaft Detent Plug
22 Internal Shift Control Rear Lever
23 1st/Reverse Shift Shaft
24 1st/Reverse Shift Shaft Pin
25 1st/Reverse Shift Fork
26 6th Shift Fork Pin
27 6th Shift Fork
28 6th Shift Shaft
29 Internal Shift Control Rear Lever Inner Pin
30 Internal Shift Control Rear Lever Outer Pin
31 Intermediate Case
32 2nd/3rd Shift Shaft
33 2nd/3rd Shift Shaft Fork
34 2nd/3rd Shift Shaft Fork Outer Pin
35 2nd/3rd Shift Shaft Fork Inner Pin
36 Internal Shift Control Front Lever Outer Pin
37 Internal Shift Control Front Lever Inner Pin
Fig 3: ZF S6-650 Input & Main Shaft Exploded View
GM739396Courtesy of GENERAL MOTORS CORP.
Callouts For Fig 3

Callout Component Name
1 Input Shaft Bearing Shim
2 Input Gear Front Oil Deflector
3 Input Shaft Bearing
4 Input Shaft
5 Input Shaft Gear Rear Oil Deflector
6 Main Shaft Front Bearing
7 4th Gear Retaining Ring
8 5th Gear Synchronizer Blocking Ring
9 4th/5th Synchronizer Hub
10 4th/5th Synchronizer Spring
11 4th/5th Synchronizer Pressure Piece
12 4th/5th Synchronizer Sleeve
13 4th Gear Synchronizer Blocking Ring
14 4th Gear
15 4th Gear Bushing
16 4th Gear Bearing
17 3rd Gear Thrust Washer
18 3rd Gear
19 3rd Gear Bushing
20 3rd Gear Bearing
21 3rd Gear Synchronizer Inner Ring
22 3rd Gear Synchronizer Middle Ring
23 3rd Gear Synchronizer Blocking Ring
24 2nd/3rd Gear Synchronizer Hub
25 2nd/3rd Gear Synchronizer Detent Ball
26 2nd/3rd Gear Synchronizer Pressure Piece
27 2nd/3rd Gear Synchronizer Spring
28 3rd Gear Synchronizer Sleeve
29 2nd Gear Synchronizer Blocking Ring
30 2nd Gear Synchronizer Middle Ring
31 2nd Gear Synchronizer Inner Ring
32 2nd Gear Bearing
33 2nd Gear
34 Main Shaft 4WD
35 Main Shaft RWD
36 Main Shaft Center Bearing
37 1st Gear Bearing
38 1st Gear
39 1st Gear Synchronizer Blocking Ring
40 1st/Reverse Gear Synchronizer Hub
41 1st/Reverse Gear Synchronizer Spring
42 1st/Reverse Gear Synchronizer Pressure Piece
43 1st/Reverse Gear Synchronizer Sleeve
44 Reverse Gear Synchronizer Blocking Ring
45 Reverse Gear Bearing
46 Reverse Gear Bushing
47 Reverse Gear
48 Reverse Gear Thrust Washer
49 Main Shaft Rear Bearing
50 Output Shaft Speed Sensor Reluctor Wheel, RWD only
51 Main Shaft Rear Bearing Retaining Ring, 4WD only
52 Transmission Propeller Shaft Yoke, RWD only
53 Transmission Propeller Shaft Yoke Nut, RWD only
Fig 4: Countershaft & Reverse Idler Shaft Components
GM739397Courtesy of GENERAL MOTORS CORP.
Callouts For Fig 4

Callout Component Name
1 Countershaft Front Bearing Shim
2 Countershaft Front Bearing
3 Countershaft
4 Countershaft Center Bearing
5 Countershaft Bearing Spacer
6 6th Gear Synchronizer Retaining Ring
7 6th Gear Synchronizer Pressure Piece
8 6th Gear Synchronizer Hub
9 6th Gear Synchronizer Spring
10 6th Gear Synchronizer Sleeve
11 6th Gear Synchronizer Blocking Ring
12 6th Gear Bushing
13 6th Gear Bearing
14 6th Gear
15 6th Gear Thrust Washer
16 6th Gear Retaining Ring
17 Countershaft Rear Bearing
18 Reverse Idler Gear Shaft Bracket
19 Reverse Idler Gear Shaft
20 Reverse Idler Gear Bearing
21 Reverse Idler Gear
