Transfer Case Disassembled View
WARNING: This page is about a different variant/trim than selected.

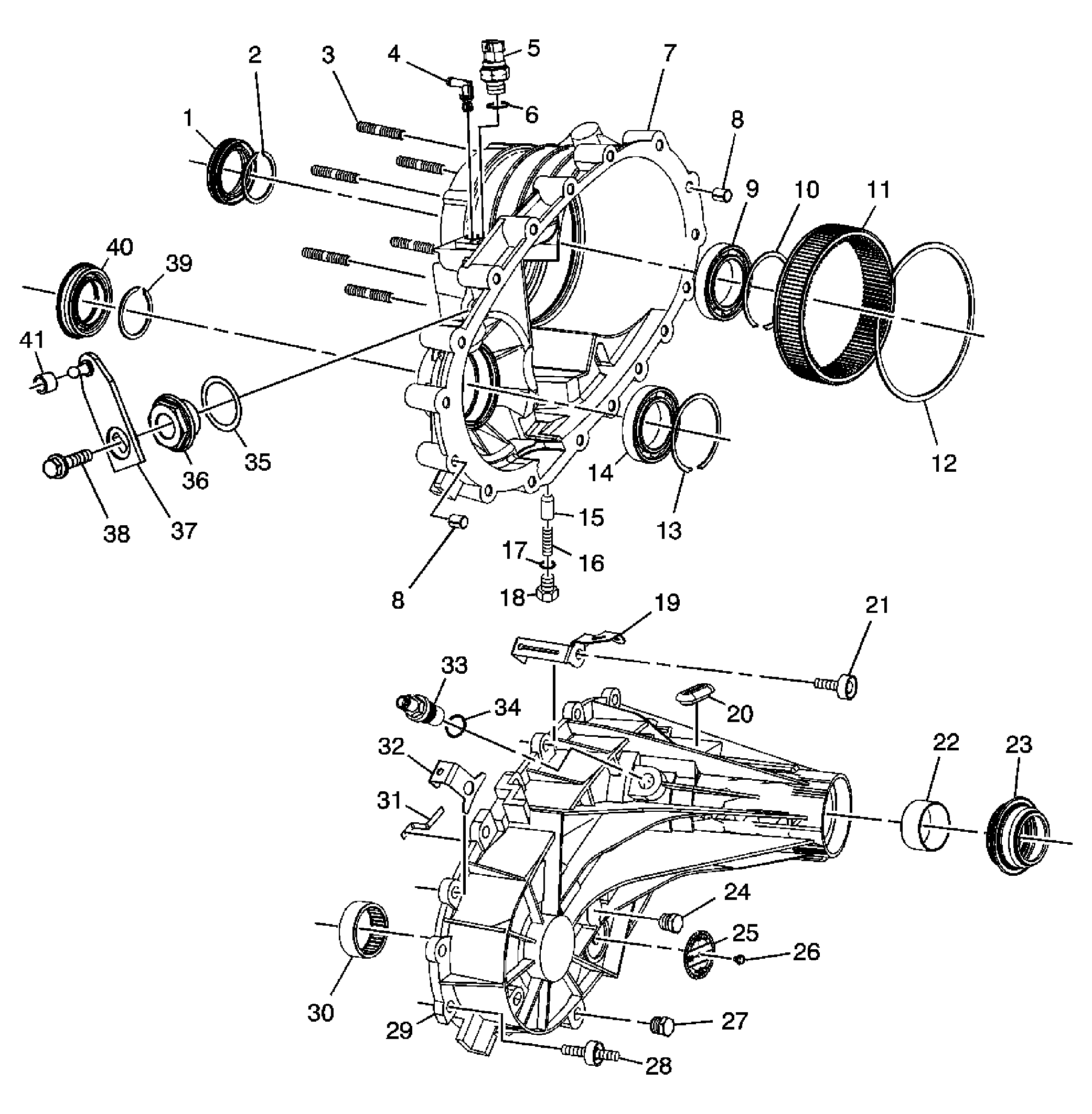

Callouts For Fig 1
| Callout | Component Name |
|---|---|
| 1 | Input Shaft Seal |
| 2 | Input Gear Bearing Outer Retaining Ring |
| 3 | Adapter Stud |
| 4 | Vent |
| 5 | Gear Indicator Switch |
| 6 | Gear Indicator Switch Seal |
| 7 | Front Case Half |
| 8 | Locating Pin |
| 8 | Locating Pin |
| 9 | Input Gear Bearing |
| 10 | Input Gear Bearing Retaining Ring |
| 11 | Annulus Gear |
| 12 | Annulus Gear Retaining Ring |
| 13 | Front Output Shaft Bearing Retaining Ring |
| 14 | Front Output Shaft Bearing |
| 15 | Shift Detent Plunger |
| 16 | Shift Detent Spring |
| 17 | Shift Detent Plunger Plug O-Ring Seal |
| 18 | Shift Detent Spring Bolt |
| 19 | Wiring Harness Bracket |
| 20 | Access Hole Plug |
| 21 | Case Half Bolt |
| 22 | Rear Bushing |
| 23 | Rear Output Shaft Seal |
| 24 | Fill Plug |
| 25 | ID Plate |
| 26 | ID Plate Screw |
| 27 | Drain Plug |
| 28 | Case Half Stud |
| 29 | Rear Case Half |
| 30 | Front Output Shaft Rear Bearing |
| 31 | Oil Pump Wear Sleeve |
| 32 | Bracket |
| 33 | Vehicle Speed Sensor |
| 34 | Vehicle Speed Sensor O-Ring Seal |
| 35 | Shift Detent Lever Seal |
| 36 | Shift Control Lever Shaft Support |
| 37 | Shift Control Lever |
| 38 | Shift Control Lever Bolt |
| 39 | Front Output Shaft Bearing Outer Retaining Ring |
| 40 | Front Output Shaft Seal |
| 41 | Foam Seal |
Callouts For Fig 2
| Callout | Component Name |
|---|---|
| 1 | Planetary Carrier Internal Gear Retaining Ring |
| 2 | Planetary Carrier Lock Plate |
| 3 | Input Gear Front Thrust Washer |
| 4 | Input Gear |
| 5 | Input Gear Needle Bearing |
| 6 | Input Gear Rear Thrust Washer |
| 7 | High/Low Planetary Carrier |
| 8 | High/Low Range Sleeve |
| 9 | Synchronizer Retaining Ring |
| 10 | Synchronizer Sleeve |
| 11 | Synchronizer Insert Spring |
| 12 | Synchronizer Insert |
| 13 | Synchronizer Hub |
| 14 | Synchronizer Insert Spring |
| 15 | Shift Fork Shaft Spring |
| 16 | Shift Shaft |
| 17 | 2/4 Wheel Drive Mode Shift Fork |
| 18 | Shift Detent Lever |
| 19 | High/Low Range Shift Fork |
| 20 | Synchronizer Outer Ring |
| 21 | Synchronizer Middle Ring |
| 22 | Synchronizer Inner Ring |
| 23 | 2/4 Wheel Drive Synchronizer Gear |
| 24 | Drive Sprocket |
| 25 | Drive Sprocket Rear Retaining Ring |
| 26 | Chain |
| 27 | Rear Output Shaft |
| 28 | Oil Pump |
| 29 | Speed Reluctor Wheel |
| 30 | Rear Output Shaft Bearing |
| 31 | Rear Output Shaft Bearing Retaining Ring |
| 32 | Rear Output Shaft Bearing Outer Retaining Ring |
| 33 | Oil Pump Suction Pipe O-Ring Seal |
| 34 | Oil Pump Suction Pipe Assembly |
| 35 | Magnet |
| 36 | Driven Sprocket Retaining Ring |
| 37 | Driven Sprocket |
| 38 | Front Output Shaft Cup Plug |
| 39 | Front Output Shaft |
