Floor Console Fuse Block (2003-04)
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2004 GMC Savana Special, 2004 GMC Savana Camper Special, 2004 GMC Savana, 2004 Chevrolet RV Cutaway, and 2004 Chevrolet Cutaway. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The floor console is located under the driver's seat.

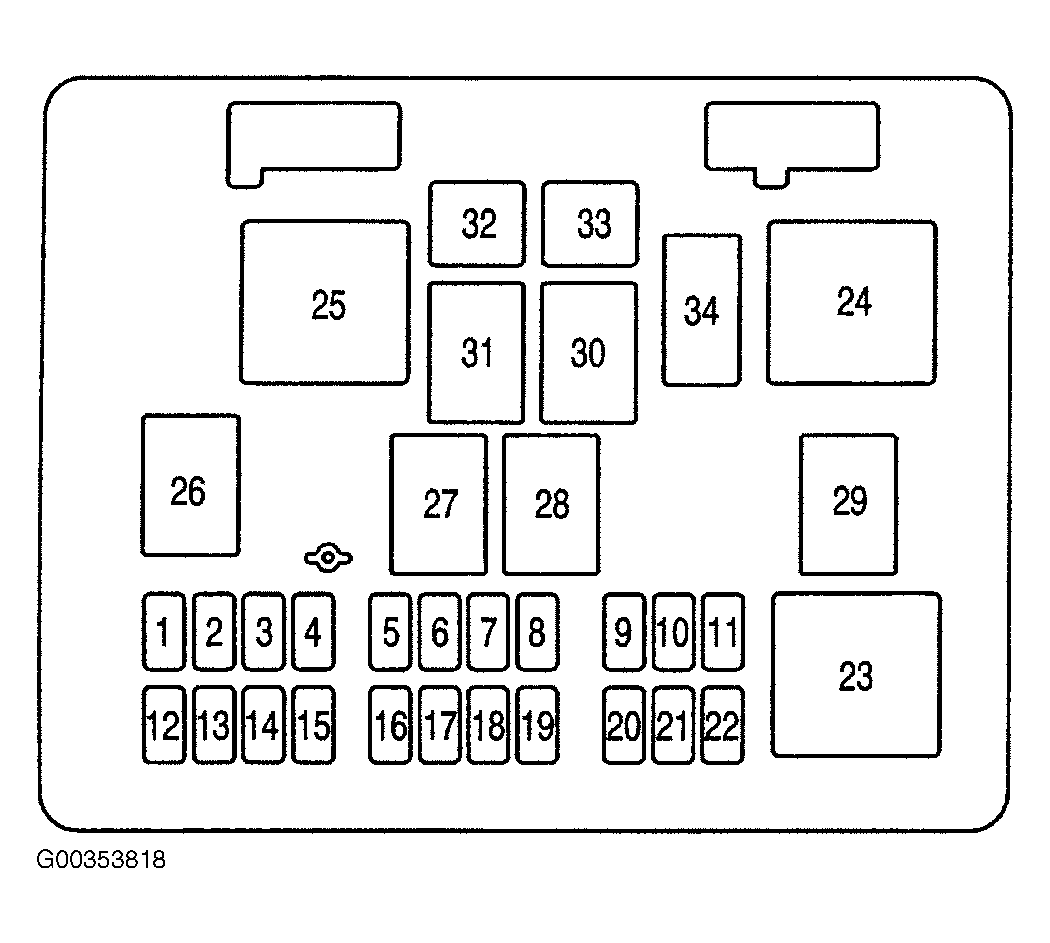

FLOOR CONSOLE FUSE BLOCK CIRCUIT IDENTIFICATION
| Fuse | Usage |
|---|---|
| 1 | Spare |
| 2 | Outside Rear View Mirror |
| 3 | Courtesy Lamp/SEO |
| 4 | Left Rear Stop/Turn Signal |
| 5 | Cargo Locks |
| 6 | Right Rear Stop/Turn Signal |
| 7 | Driver Locks |
| 8 | Stop/Center High Mounted Stop Lamp |
| 9 | Climate Control 1 |
| 10 | Climate Control |
| 11 | Brakes |
| 12 | Heated Mirror/Defogger |
| 13 | Right Rear Blower |
| 14 | Driver Turn Mirror |
| 15 | Door Locks |
| 16 | Upfitter Park |
| 17 | Not Available |
| 18 | Left Rear Park Lamp |
| 19 | Pass Turn Mirror |
| 20 | Right Rear Park Lamp |
| 21 | Trailer Park Lamp |
| 22 | Front Park Lamp |
| 32 | Auxilary 1 |
| 33 | Auxilary 2 |
| Relays | Usage |
| 23 | Window Residual Accessory Power Relay |
| 24 | Auxiliary |
| 25 | Right Rear Defogger Relay |
| 26 | Courtesy Lamp Relay |
| 27 | Cargo Unlock Relay |
| 28 | Driver Unlock Relay |
| 29 | Park Lamp Relay |
| 30 | Door Locks Relay |
| 31 | Pass Unlock Relay |
| Circuit Breaker | Usage |
| 34 | Power Window |
