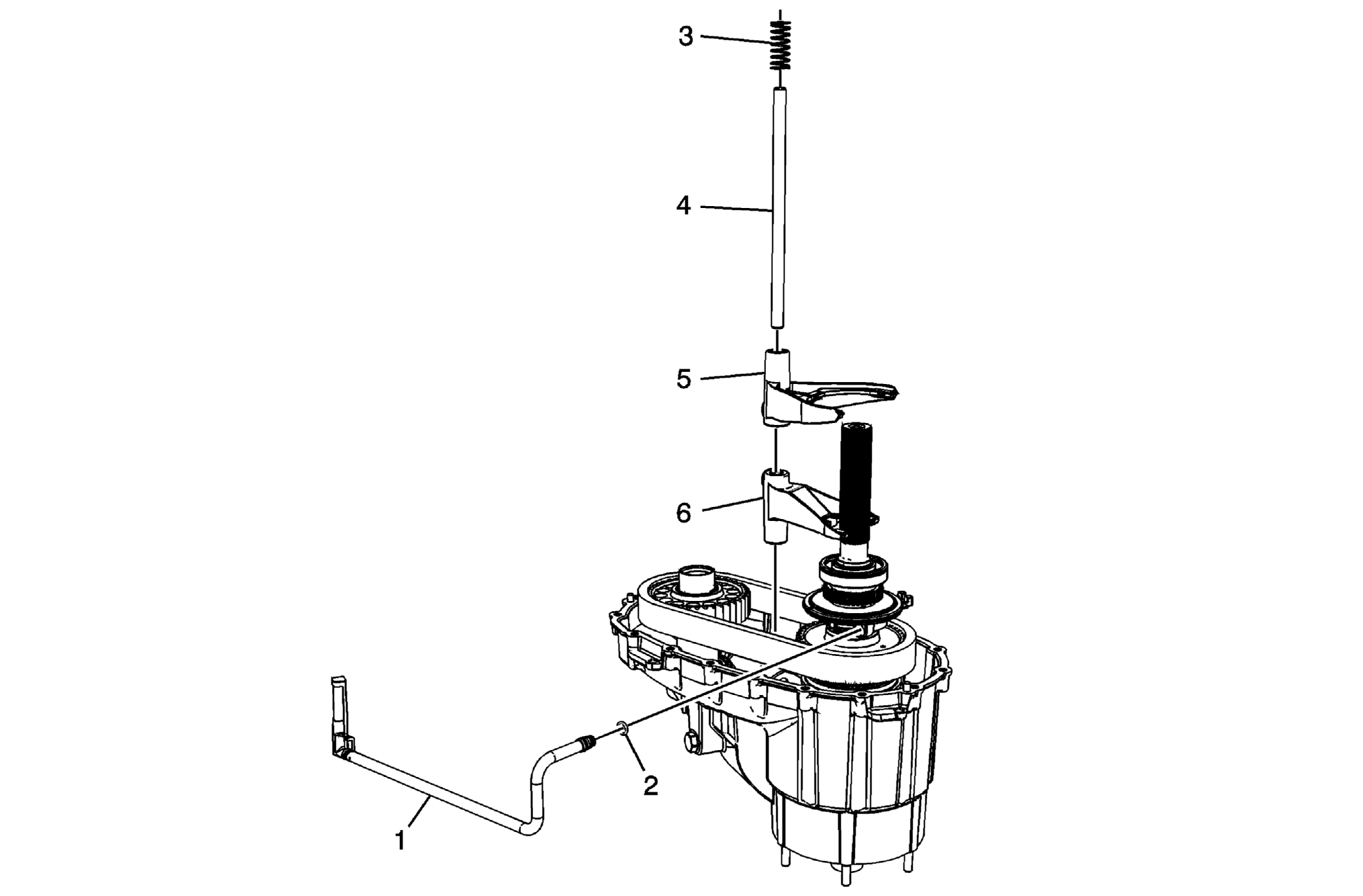

Oil Pump Suction Pipe and Shift Forks Removal
WARNING: This page is about a different car, the 2010 GMC Sierra, 2010 GMC Cab & Chassis Sierra, 2010 Chevrolet Silverado, and 2010 Chevrolet Cab & Chassis Silverado. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Transfer Case Oil Pump Suction Pipe |
| 2 |
Transfer Case Oil Pump Suction Pipe Seal |
| 3 |
Transfer Case Shift Fork Spring |
| 4 |
Transfer Case Control Actuator Shaft |
| 5 |
Transfer Case Two/Four Wheel Drive Shift Fork Assembly |
| 6 |
Transfer Case High/Low Shift Fork |
