Input Shaft Seal Replacement
WARNING: This page is about a different car, the 2008 GMC Sierra, 2008 GMC Cab & Chassis Sierra, 2008 Chevrolet Silverado, and 2008 Chevrolet Cab & Chassis Silverado. However, it is still accessible from the selected car via links, so may be relevant.

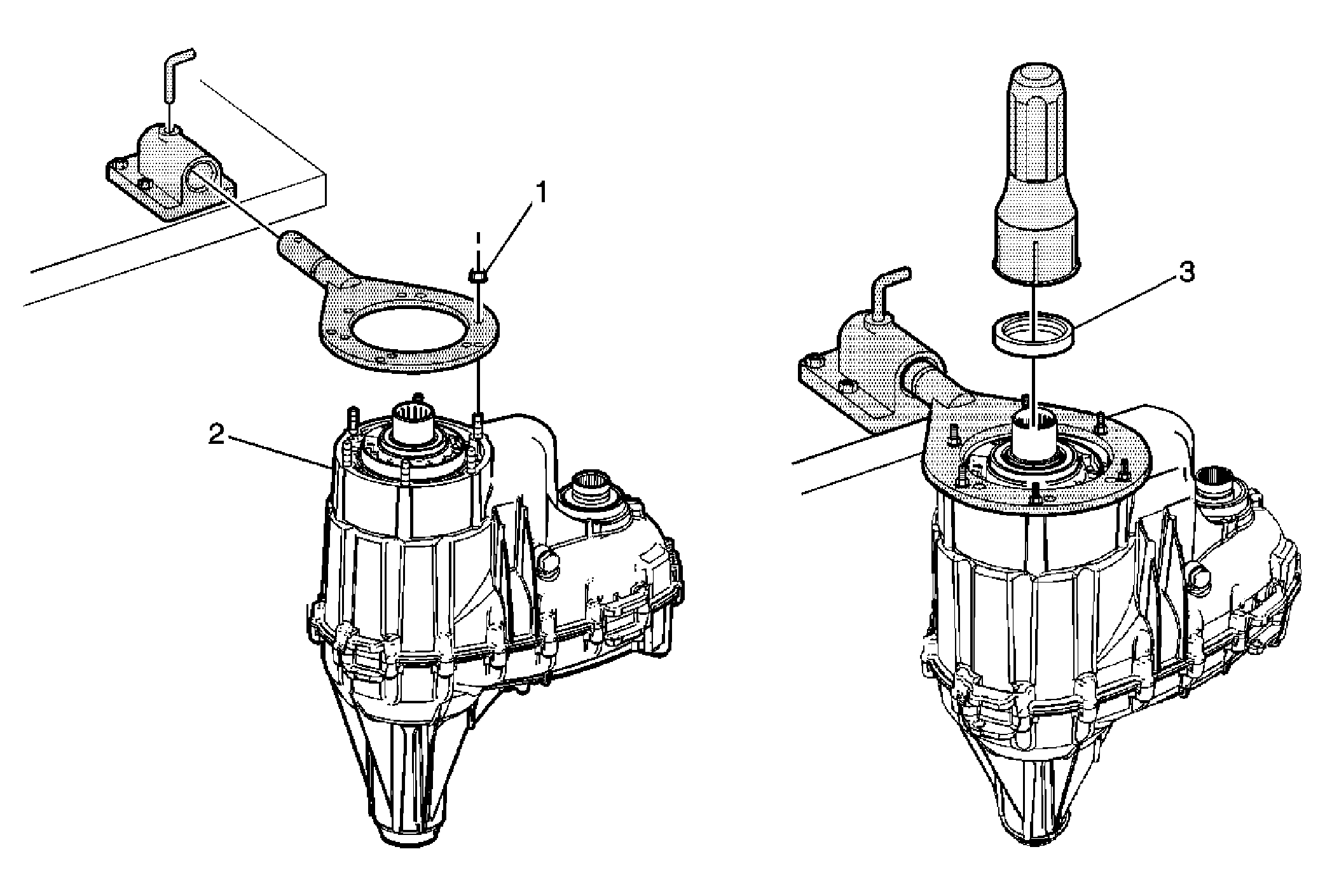

| Callout | Component Name |
|---|---|
| Preliminary Procedures: Remove the transfer case. Refer to Transfer Case Assembly Replacement . |
|
| 1 | Transfer Case Nuts Tip: Use transfer case nuts to secure transfer case to assembly fixture J 45759 . Special Tools: J 45759 Assembly Fixture |
| 2 | Transfer Case Tip: Insert the transfer case and assembly fixture into the bench holding fixture J 3289-20 and secure with pivot pin. Special Tools: J 3289-20 Holding Fixture |
| 3 | Transfer Case Input Shaft Seal Procedure
Special Tools: J 42738 Seal Installer |
