Automatic Transmission Electronic Component Views
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Transmission Control Module Connectors |
| 2 |
Transmission Control Module |
| 3 |
Powertrain Control Module (PCM) (Gas) / Engine Control Module (ECM) (Diesel) |
Courtesy of GENERAL MOTORS CORP.

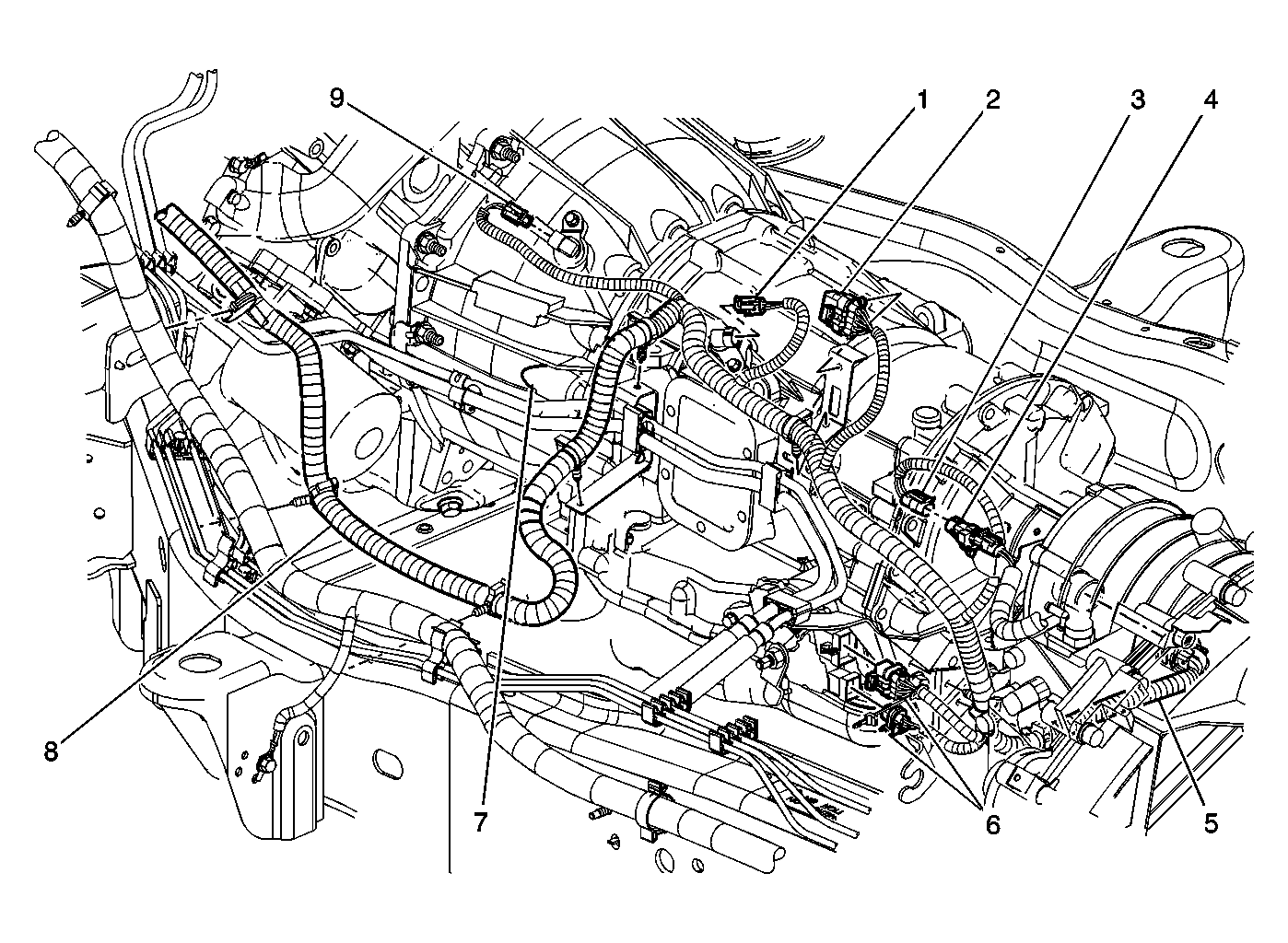

| Callout |
Component Name |
| 1 |
Turbine Sensor Harness Connector |
| 2 |
Power Take-Off (PTO) Connector |
| 3 |
Output Speed Sensor Harness Connector |
| 4 |
Transfer Case Selector Shift Control Switch |
| 5 |
Transmission Connector Harness |
| 6 |
Park/Neutral Position (PNP) Switch Connectors |
| 7 |
Allison Transmission |
| 8 |
Engine Harness |
| 9 |
Automatic Transmission Input Shaft Speed (ISS) Sensor |
