Section 937 (Manual Transmission -- NV 3500)
>>
Schematic and Routing Diagrams
>>
Manual Transmission Schematics
Manual Transmission Schematics
WARNING:
This page is about a different car, the 2004 GMC Sierra and 2004 Chevrolet Silverado. However, it is still accessible from the selected car via links, so may be relevant.

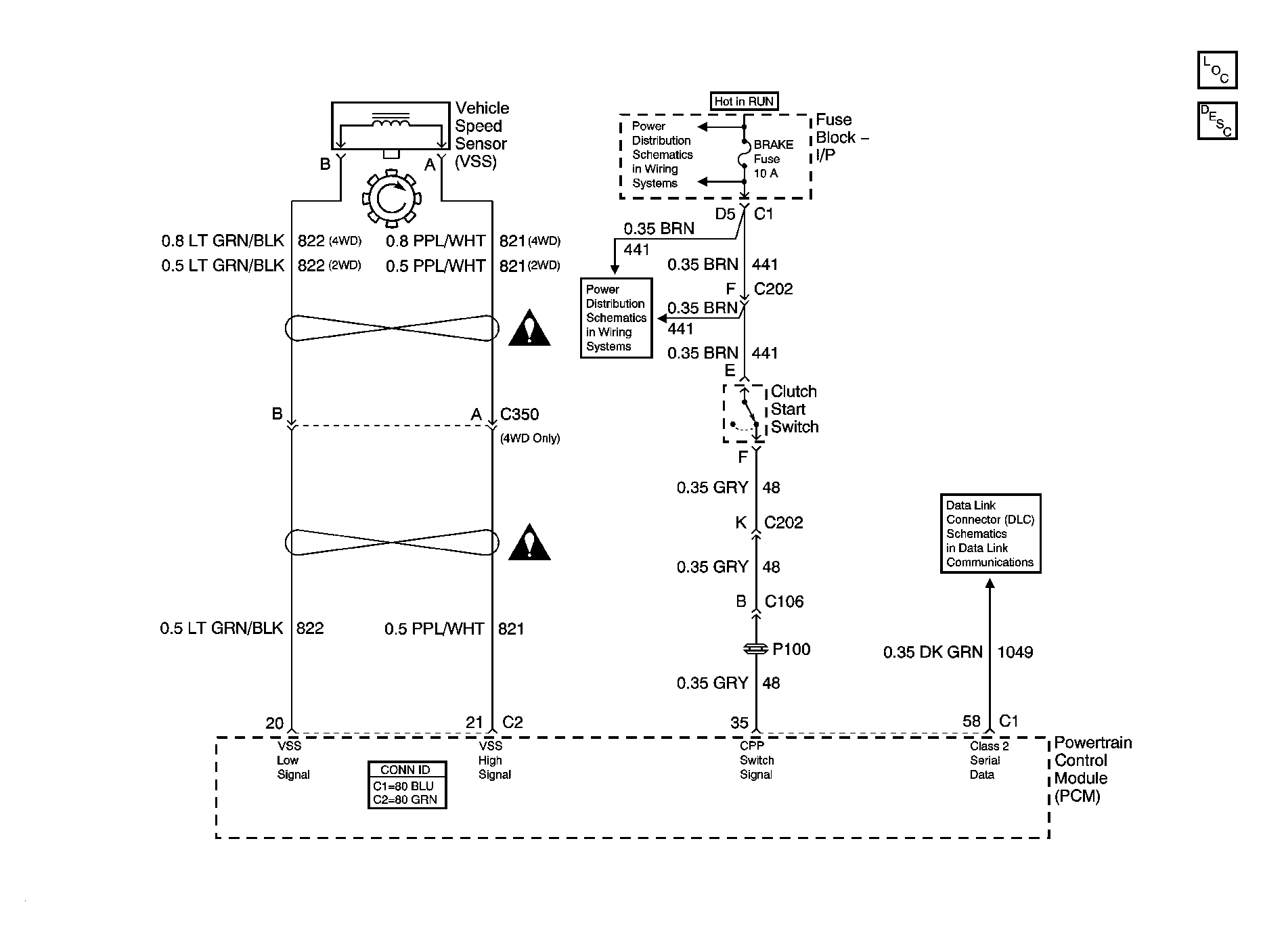

Fig 1: Manual Transmission Schematic
Courtesy of GENERAL MOTORS CORP.
