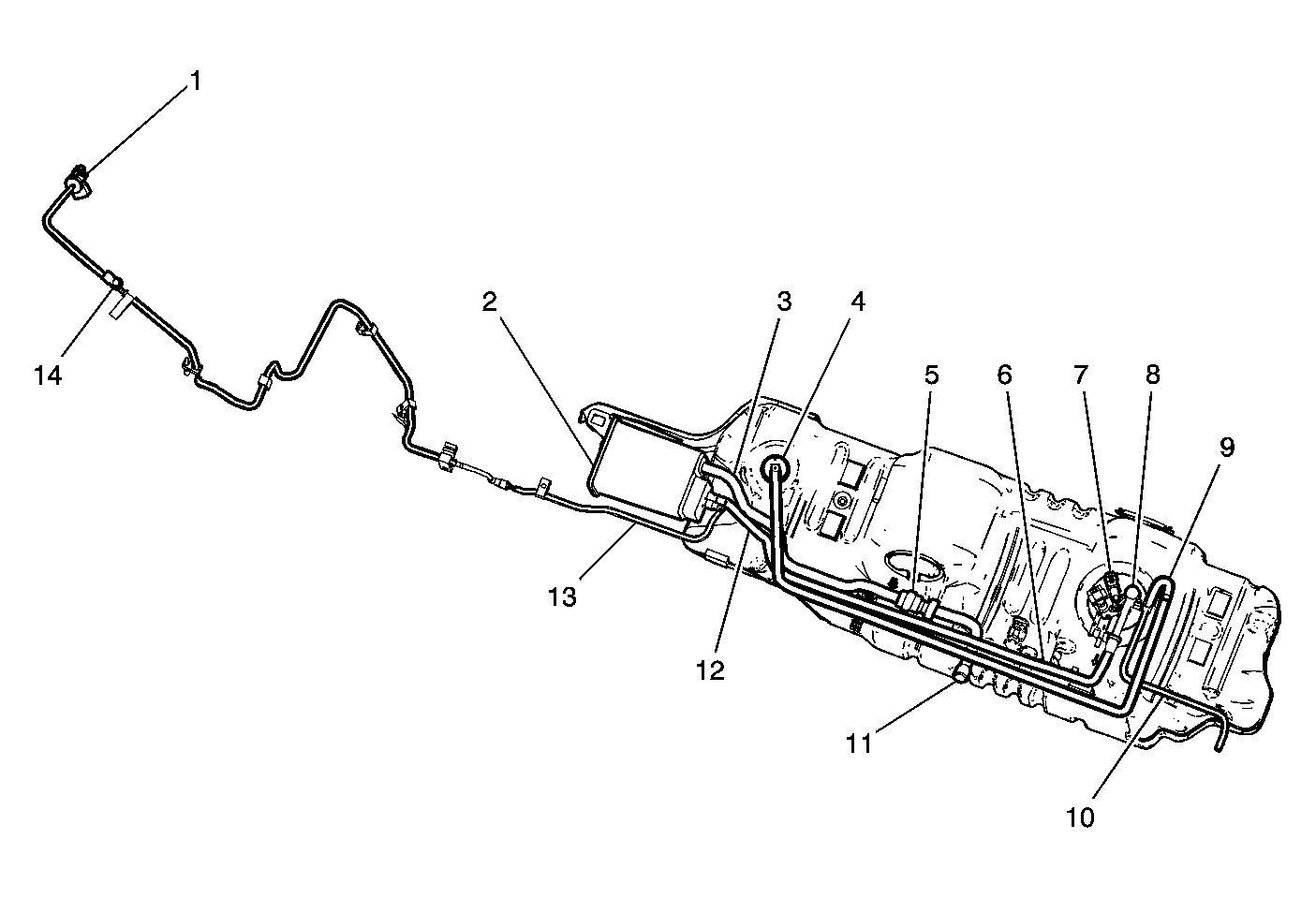

Evaporative Emissions (EVAP) Hose Routing Diagram
WARNING: This page is about a different car, the 2004 Buick Rendezvous. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Evaporative Emission (EVAP) Purge Solenoid |
| 2 | EVAP Purge Canister |
| 3 | EVAP Hose/Pipe from Vent Valve to Canister |
| 4 | Fuel Tank Vent/Rollover Valve |
| 5 | EVAP Vent Valve |
| 6 | EVAP Hose/Pipe from Fill Limit Vent Valve (FLVV) to Canister |
| 7 | Fuel Tank Pressure (FTP) Sensor |
| 8 | Fill Limit Vent Valve (FLVV) |
| 9 | EVAP Hose/Pipe from the Fuel Tank Vent/Rollover Valve to FLVV |
| 10 | Fuel Filler Pipe Vapor Recirculation Hose |
| 11 | Fresh Air inlet Hose to the EVAP Vent Valve |
| 12 | EVAP Hose/Pipe from FLVV to Canister |
| 13 | EVAP Purge Hose/Pipe |
| 14 | EVAP Service Port Connection |
