Torque Specifications
WARNING: This page is about a different car, the 1995 Plymouth Voyager, 1995 Dodge Dakota, and 1995 Dodge Caravan. However, it is still accessible from the selected car via links, so may be relevant.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| Balance Shaft Carrier-To-Cylinder Block Bolt |
40 (54) |
| Balance Shaft Chain Sprocket Bolt |
21 (28) |
| Balance Shaft Sprocket-To-Crankshaft Bolt |
11 (15) |
| Camshaft Bearing Cap Bolt |
18 (24) |
| Camshaft Sprocket Bolt |
65 (88) |
| Connecting Rod Cap Nut |
| Step 1 |
40 (54) |
| Step 2 |
Additional 1/4 Turn |
| Crankshaft Belt Sprocket Bolt |
85 (115) |
| Crankshaft Pulley Bolt |
21 (28) |

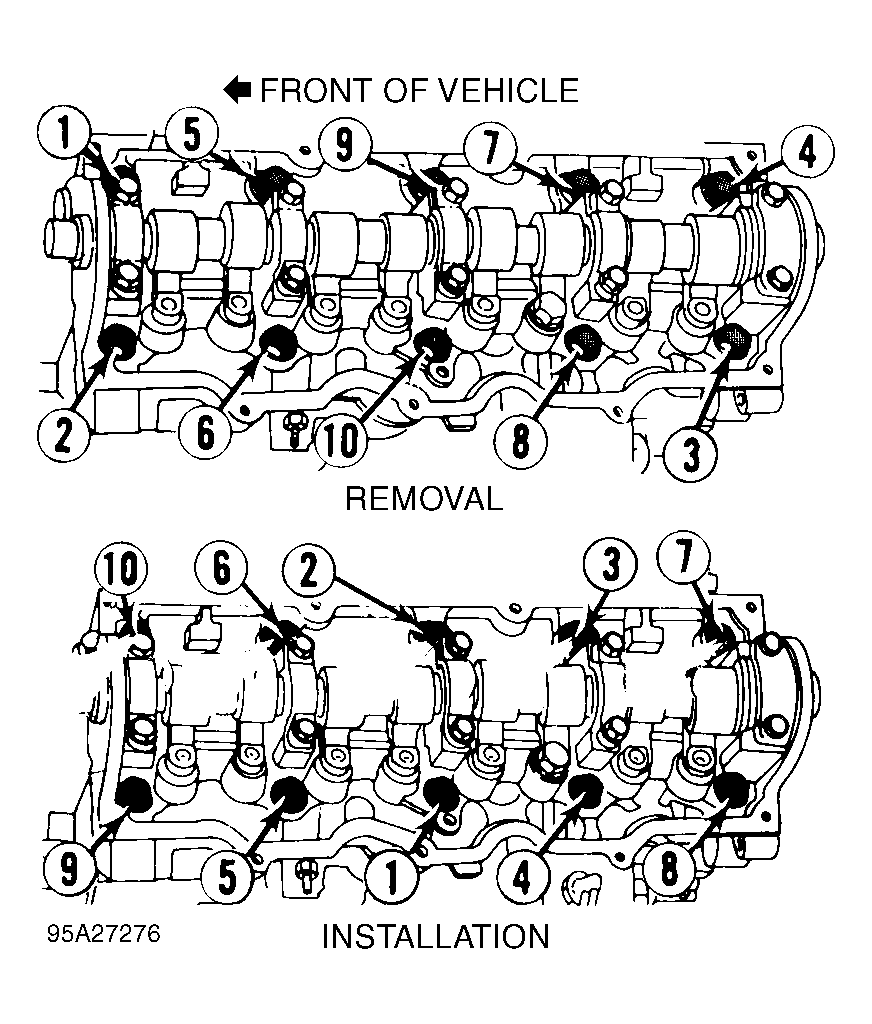

| Cylinder Head Bolt |
| Step 1 |
45 (61) |
| Step 2 |
65 (88) |
| Step 3 |
Additional 1/4 Turn |
| Exhaust Manifold Nut |
17 (23) |
| Flywheel Bolt |
70 (95) |
| Front Mount Through Bolt |
50 (68) |
| Front Mount-To-Cylinder Block Bolt |
75 (102) |
| Fuel Rail Bolt |
21 (28) |
| Insulator-To-Side Rail Bolt |
27 (37) |
| Intake Manifold Bolt |
17 (23) |
| Intermediate Shaft Sprocket Bolt |
65 (88) |
| Main Bearing Cap Bolt |
| Step 1 |
30 (41) |
| Step 2 |
Additional 1/4 Turn |
| Oil Pump Pick-Up Tube Bolt |
21 (28) |
| Oil Pump-To-Cylinder Block Bolt |
17 (23) |
| Right (Timing Belt Side) Mount Through Bolt |
100 (136) |
| Right (Timing Belt Side) Mount Vertical Bolt |
75 (102) |

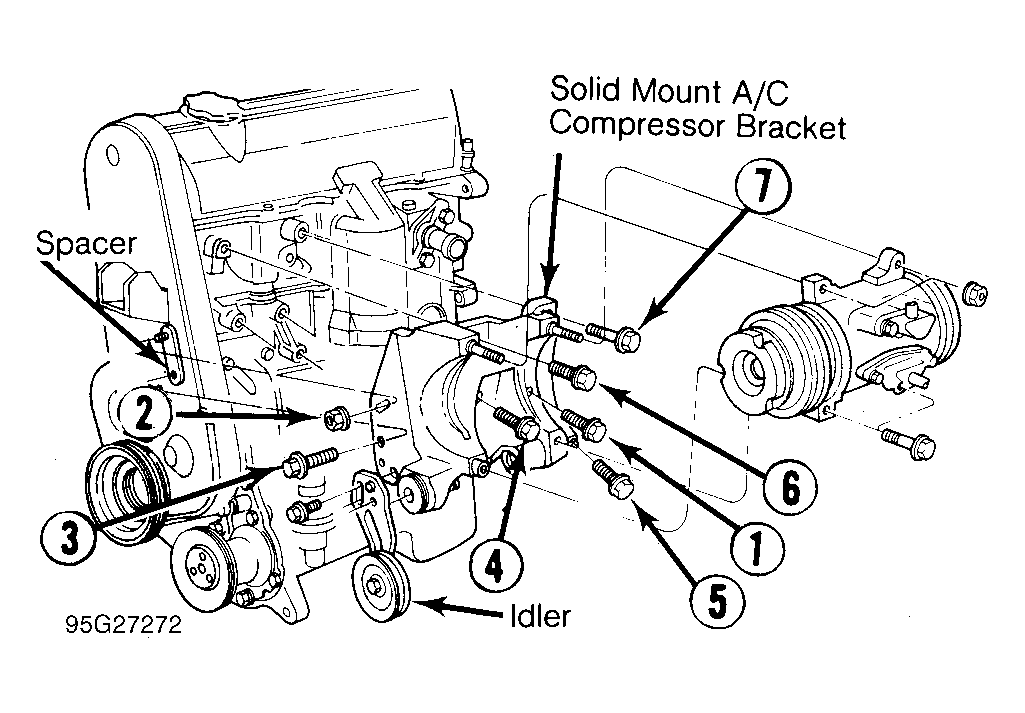

| Solid Mount A/C Compressor Bracket |
|
| Timing Belt Tensioner Bolt |
45 (61) |
| Torque Converter-To-Flexplate Bolt |
55 (74) |
| Transaxle-To-Cylinder Block Bolt |
70 (95) |
| Vent Plug |
15 (20) |
| Water Pump Housing Bolt |
| Lower |
40 (54) |
| Upper |
21 (28) |
| Water Pump Pulley Bolt |
21 (28) |
| INCH Lbs. (N.m.) |
| Balance Shaft Chain Guide Nut |
105 (12) |
| Balance Shaft Chain Pivot & Tensioner Bolt |
105 (12) |
| Balance Shaft Cover Bolt |
105 (12) |
| Crankshaft Balance Shaft Chain Sprocket Torx Bolt |
130 (15) |
| Crankshaft Front & Rear Seal Retainer Bolt |
105 (12) |
| Fuel Pressure Regulator Nut |
65 (7) |
| Gear Cover Stud/Bolt |
105 (12) |
| Intermediate Shaft Seal Retainer Bolt |
105 (12) |
| Oil Pan Bolt |
|
| Oil Pump Cover Bolt |
105 (12) |
| Throttle Body Bolt |
175 (20) |
| Timing Belt Cover Bolt |
40 (5) |
| Valve Cover Bolt |
105 (12) |
