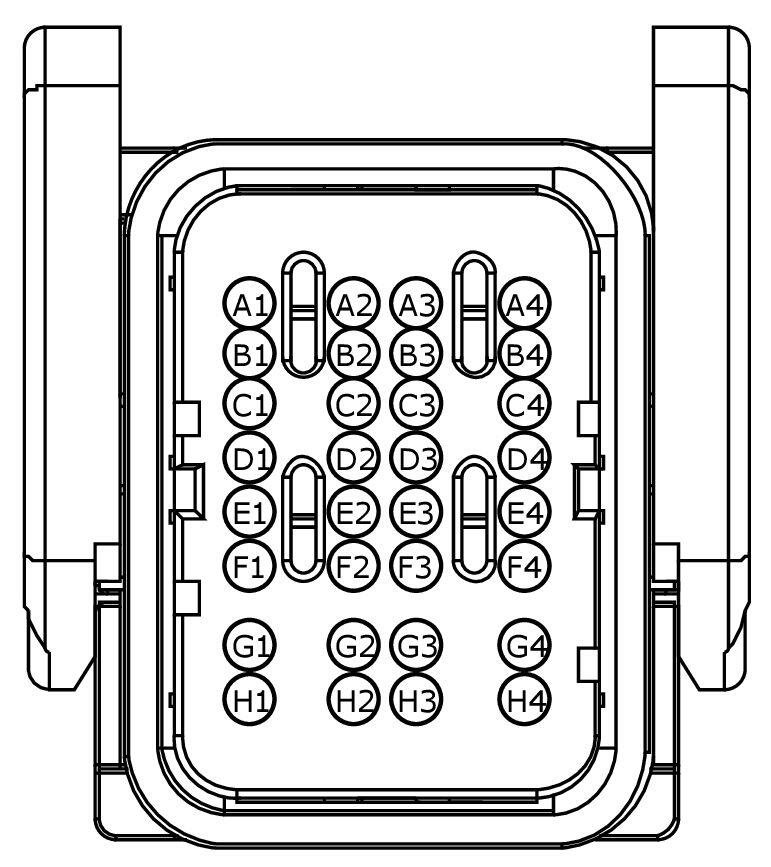

Connector End View C1381B - Powertrain Control Module (Pcm)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1381B | POWERTRAIN CONTROL MODULE (PCM) | 14290 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-10C930-GA | Not Available | |
| DU5T-10C930-HA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| A1 | CYD14 (GN-BN) | 22 | ECU - HEV WAKEUP | GU5T-14474-HA | ||||
| A2 | VE783 (GY-BN) | 22 | SENSOR - EVAP SYSTEM PRESSURE | GU5T-14474-HA | ||||
| A3 | VE474 (BU-GN) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED HIGH (OBSOLETE USE BE101) | GU5T-14474-HA | ||||
| A4 | VE475 (WH-VT) | 22 | CTRL MOD. - POWERTRAIN # TRANSMISSION CAN BUS HIGH SPEED LOW (OBSOLETE USE BE102) | GU5T-14474-HA | ||||
| B1 | VE702 (BU-WH) | 22 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | GU5T-14474-HA | ||||
| B2 | VE750 (GN-BU) | 22 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | GU5T-14474-HA | ||||
| B3 | RE136 (VT-GN) | 22 | ECU - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) | GU5T-14474-HA | ||||
| B4 | CPK34 (GN-WH) | 22 | ECU - KEYLESS VEHICLE # SWITCH START/STOP 1 + | GU5T-14474-HA | ||||
| C1 | BDB04 (GN-BN) | 20 | CONNECTOR - DIAGNOSTIC # CAN FD BUS HIGH SPEED LOW | GU5T-14474-JA | ||||
| C2 | VE701 (YE-OG) | 22 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | GU5T-14474-HA | ||||
| C3 | VE376 (VT-BN) | 22 | ECU - LIN BUS # ACTIVE GRILLE SHUTTER MODULE | GU5T-14474-HA | ||||
| C4 | LE136 (GN-OG) | 22 | ECU - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) | GU5T-14474-HA | ||||
| D1 | BDB03 (YE-VT) | 20 | CONNECTOR - DIAGNOSTIC # CAN FD BUS HIGH SPEED HIGH | GU5T-14474-JA | ||||
| D2 | VE518 (BN-WH) | 22 | MONITOR - FUEL PUMP (FPM) | GU5T-14474-HA | ||||
| D3 | RE137 (YE-GN) | 22 | ECU - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) | GU5T-14474-HA | ||||
| D4 | LE137 (BU-GY) | 22 | ECU - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) | GU5T-14474-HA | ||||
| E1 | - (-) | - | NOT USED | DU5T-10C930-GA | ||||
| E2 | - (-) | - | NOT USED | DU5T-10C930-GA | ||||
| E3 | CBB24 (VT-GN) | 20 | FUSE - 24 OR CIRCUIT BREAKER | GU5T-14474-JA | ||||
| E4 | VE941 (BN) | 20 | VALVE - EXHAUST HEAT EXCHANGER BYPASS VALVE MONITOR 11 | GU5T-14474-JA | ||||
| E4 | - (-) | - | NOT USED | DU5T-10C930-GA | ||||
| F1 | - (-) | - | NOT USED | N/A | ||||
| F2 | - (-) | - | NOT USED | N/A | ||||
| F2 | CE227 (BU-GY) | 22 | ECU - POWERTRAIN # FUEL TANK ISOLATION VALVE (EVAPSV_FTIV) | GU5T-14474-HA | ||||
| F3 | CE302 (YE-BU) | 22 | ECU - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | GU5T-14474-HA | ||||
| F4 | - (-) | - | NOT USED | DU5T-10C930-GA | ||||
| G1 | CBB06 (WH-BU) | 18 | FUSE - 6 OR CIRCUIT BREAKER | DU5T-14474-HA | ||||
| G2 | VE274 (BU-OG) | 18 | ECU - POWERTRAIN # FUEL TANK PRESSURE CONTROL VALVE (TPCV) | DU5T-14474-HA | ||||
| G3 | CE420 (BU-GN) | 22 | ECU - POWERTRAIN # VAPOR MANAGEMENT VALVE (VAPOR BLOCKING - EVAPS) (VMV-CC) | DU5T-14474-GA | ||||
| G4 | GD191 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT # 4TH POINT | DU5T-14474-HA | ||||
| H1 | CBB06 (WH-BU) | 18 | FUSE - 6 OR CIRCUIT BREAKER | DU5T-14474-HA | ||||
| H2 | - (-) | - | NOT USED | DU5T-10C930-HA | ||||
| H2 | VE940 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST HEAT EXCHANGER BYPASS VALVE CONTROL 11 | DU5T-14474-GA | ||||
| H3 | VE203 (YE-GY) | 22 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | DU5T-14474-GA | ||||
| H4 | - (-) | - | NOT USED | DU5T-10C930-HA | ||||

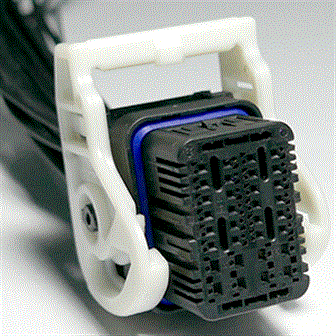

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1733
Service Part Number:
NU2Z-14S411-AGA
Gauge:
16 20
Pin material:
Tin
Cavities:
32
Vehicle Uses:
Module - Electronic Door Latch Module - On Board Diagnostic Control
