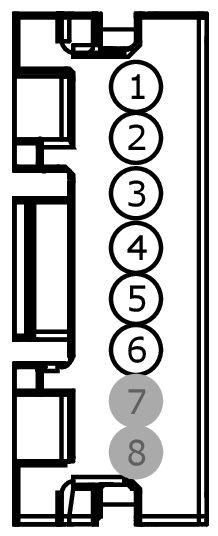

Connector End View C2395 - HEAD UP DISPLAY (HUD) MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2395 | HEAD UP DISPLAY (HUD) MODULE | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-KA | LU2Z-14474-AA | 0.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | GU5T-14474-KA | ||||
| 2 | CR190 (GY-BN) | 22 | ECU - RCM # INDICATOR PASSENGER AIRBAG DEACTIVATION OFF | GU5T-14474-KA | ||||
| 2 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | GU5T-14474-KA | ||||
| 3 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | GU5T-14474-KA | ||||
| 3 | CR195 (YE-BU) | 22 | ECU - EXTENDED POWER # OCCUPANT CLASSIFICATION MODULE POWER AND PADI POWER | GU5T-14474-KA | ||||
| 4 | CR189 (BU-OG) | 22 | ECU - RCM # INDICATOR PASSENGER AIRBAG DEACTIVATION ON | GU5T-14474-KA | ||||
| 4 | SBP18 (YE-RD) | 22 | FUSE - 18 OR CIRCUIT BREAKER | GU5T-14474-KA | ||||
| 5 | VLN04 (VT-GY) | 22 | ECU - IP/SWITCH ILLUMINATION | GU5T-14474-KA | ||||
| 6 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | GU5T-14474-KA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1741
Service Part Number:
NU2Z-14S411-ATA
Gauge:
22
Pin material:
Tin (greased)
Cavities:
8
Vehicle Uses:
- Indicator - Passenger Airbag Deactivation (PADI)
- Lamp - Dome
- Lamp - Dome/Map
- Lamp - Overhead Console
- Module - Heads Up Display
- Module - Switch Input
- Switch - Seat (driver)
- Switch - Seat (passenger)
