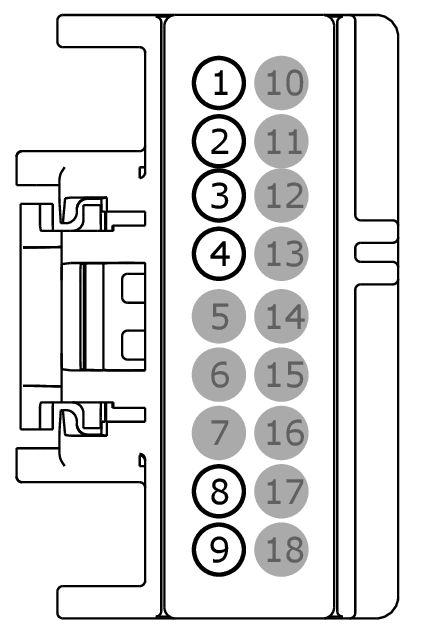

Connector End View C218A - CLOCKSPRING
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C218A | CLOCKSPRING | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| MU5T-14474-MA | Not Available | |
| 1L2T-14474-CA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CR101 (VT-BN) | 20 | ECU - RCM # FRONT AIR BAG STAGE 1 DRIVER + | 1L2T-14474-CA | ||||
| 2 | RR101 (YE-GN) | 20 | ECU - RCM # FRONT AIR BAG STAGE 1 DRIVER - | 1L2T-14474-CA | ||||
| 3 | CR102 (BU) | 20 | ECU - RCM # FRONT AIR BAG STAGE 2 DRIVER + | 1L2T-14474-CA | ||||
| 4 | RR102 (WH) | 20 | ECU - RCM # AIR BAG STAGE 2 FRONT DRIVER - | 1L2T-14474-CA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | 3F2T-14474-SA | ||||
| 9 | RRH02 (GN-WH) | 22 | ECU - SWITCH HORN | MU5T-14474-MA | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1148
Service Part Number:
3U2Z-14S411-HKB
Gauge:
18
Pin material:
Silver
Cavities:
18
Vehicle Uses:
- Module - Tire Pressure
- Radio
