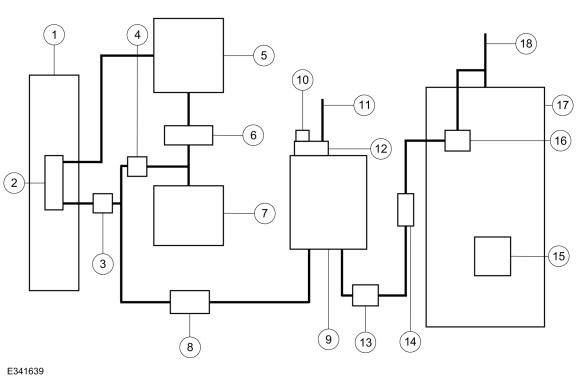

System Diagram
WARNING: This page is about a different car, the 2022 Ford Bronco Sport. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | Air Cleaner (ACL) outlet pipe |
| 2 | Vapor ejector |
| 3 | Fuel vapor pressure check valve |
| 4 | Check valve |
| 5 | CAC outlet pipe |
| 6 | Throttle body |
| 7 | Intake manifold |
| 8 | EVAP canister purge valve |
| 9 | EVAP canister |
| 10 | EVAP canister vent solenoid |
| 11 | Fresh air hose |
| 12 | EVAP canister inlet filter |
| 13 | EVAP blocking valve |
| 14 | Fuel tank pressure sensor |
| 15 | Fuel pump and sender unit |
| 16 | Fuel tank pressure control valve |
| 17 | Fuel tank |
| 18 | Fuel tank filler pipe |
