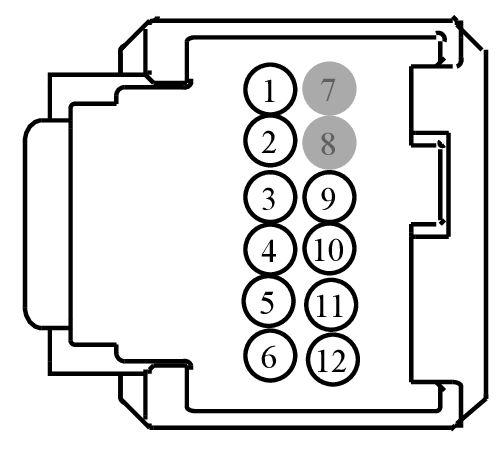

Connector End View C4816A - Battery Energy Control Module (BECM)
WARNING: This page is about a different car, the 2022 Ford Police Interceptor Utility and 2022 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4816A | BATTERY ENERGY CONTROL MODULE (BECM) | BK | 10K699 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBX08 (WH-RD) | 18 | FUSE - 146 OR CIRCUIT BREAKER | 9U5T-14474-EB | ||||
| 2 | SBX08 (RD) | 18 | FUSE - 146 OR CIRCUIT BREAKER | 9U5T-14474-EB | ||||
| 3 | CYC03 (BN-GN) | 22 | CTRL MOD. - CONTACTOR HIGH VOLTAGE BATTERY ENABLE (CONT_PWR_EN) | FU5T-14474-LB | ||||
| 4 | CYD14 (GN-BN) | 22 | CTRL MOD. - DC/DC CONVERTER # DC/DC WAKEUP (DCDC_WKUP) | FU5T-14474-LB | ||||
| 5 | VDB04 (BU-WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | FU5T-14474-LB | ||||
| 6 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | FU5T-14474-LB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | FU5T-14474-LB | ||||
| 10 | RE481 (BU-GY) | 22 | SIGNAL RETURN | FU5T-14474-LB | ||||
| 11 | GD909 (BK) | 18 | GROUND | 9U5T-14474-EB | ||||
| 12 | GD909 (BK-WH) | 18 | GROUND | 9U5T-14474-EB | ||||

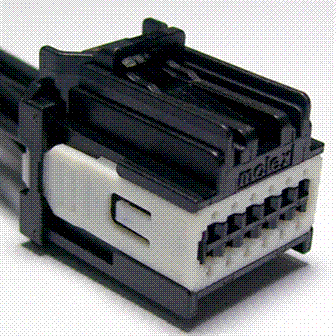

Available Pigtail Kits
Pigtail Kit Part Number WPT-1401
Service Part Number:
EU2Z-14S411-SA
Gauge:
20
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat (Rear)
- Module - Image Processing
- Module - Media Gateway
- Module - Power Steering
- Monitor - Video/DVD
