Connector End View C494 - INLINE
WARNING: This page is about a different car, the 2022 Ford Police Interceptor Utility and 2022 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C494 | INLINE | 14B32214B322 | Not Available | |||||

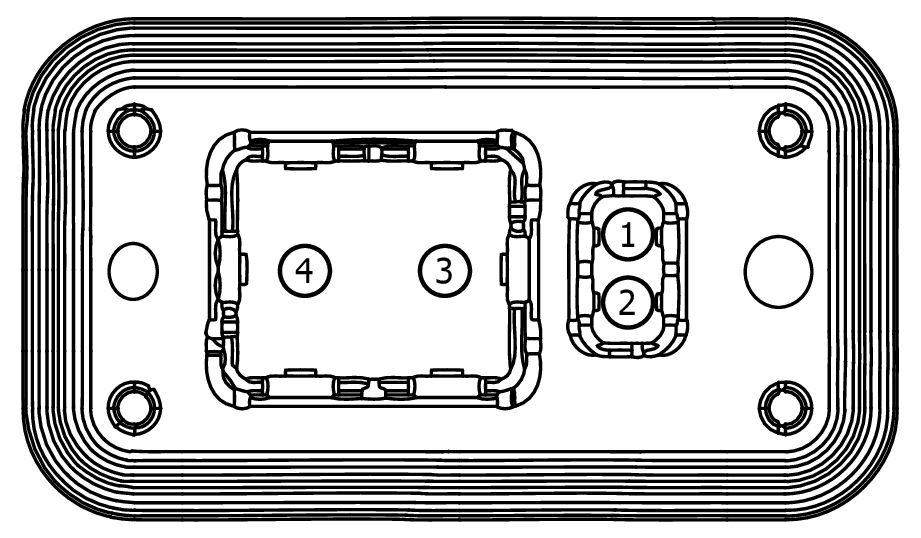

MALE
Harness
14B322

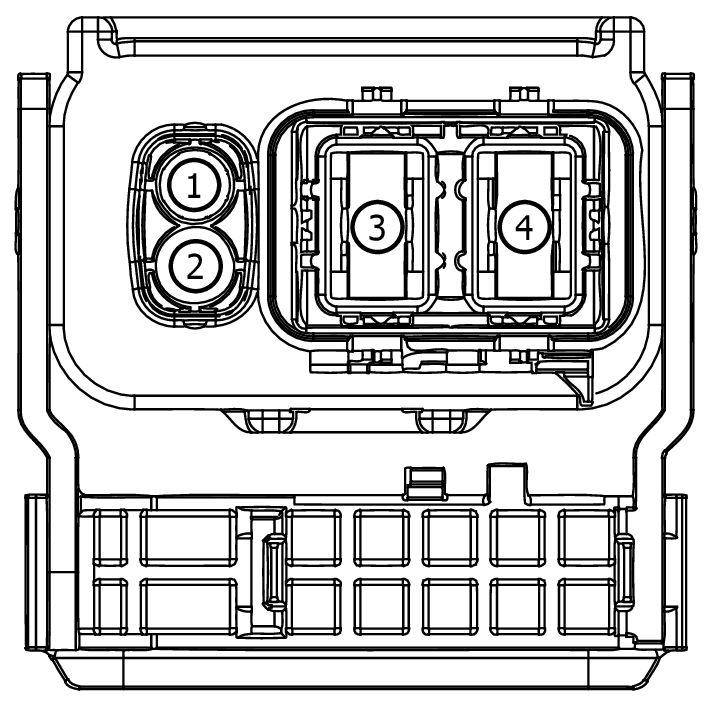

FEMALE
Harness
14B322
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | HYT01 (OGGY) | 2 | N/A | |||
| 2 | HYT02 (OG-BK) | 12 | N/A | |||
| 3 | HYB20 (OG-WH) | 2 | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | HYT01 (OG-GY) | 2 | N/A | |||
| 2 | HYT02 (OG-BK) | 12 | N/A | |||
| 3 | HYB20 (OG-WH) | 2 | N/A | |||
