Transmission Description

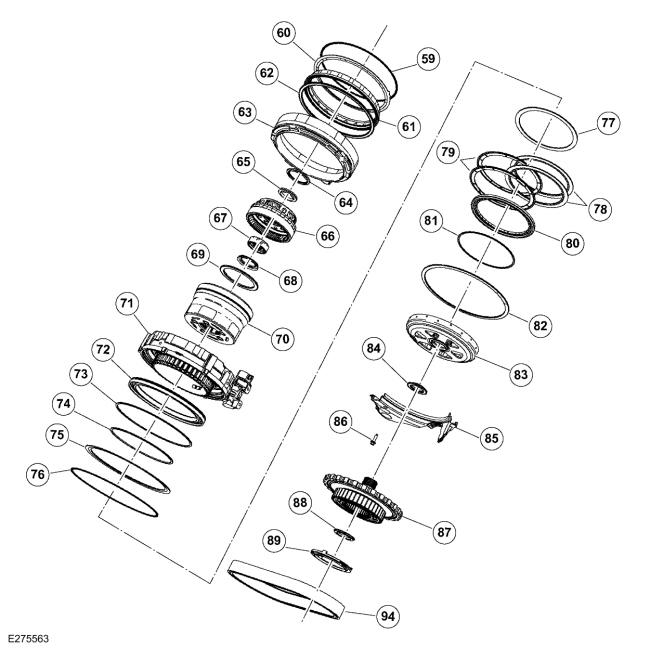

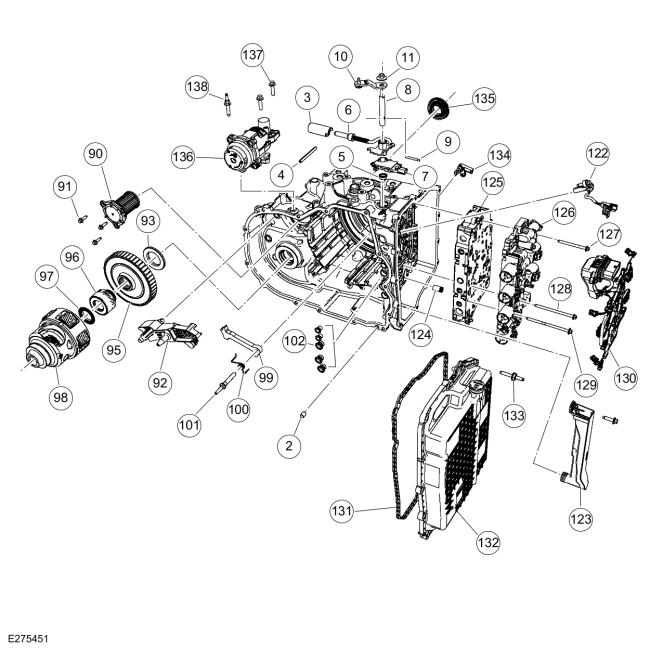

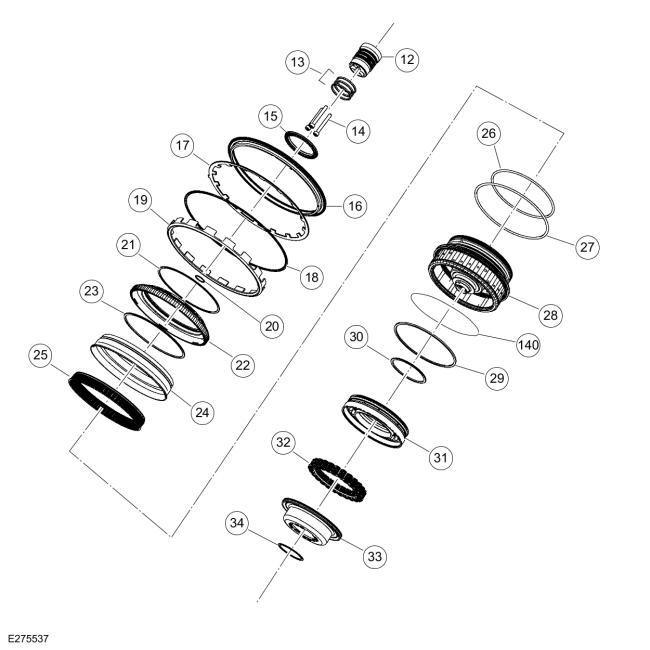

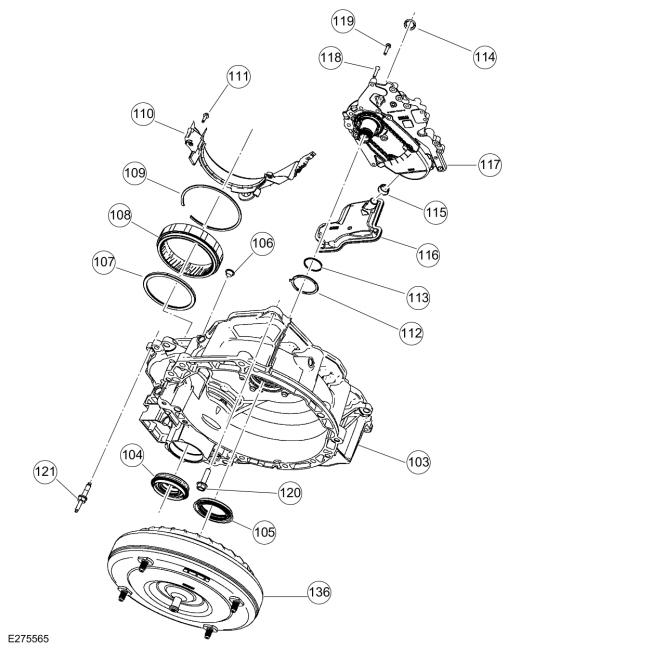

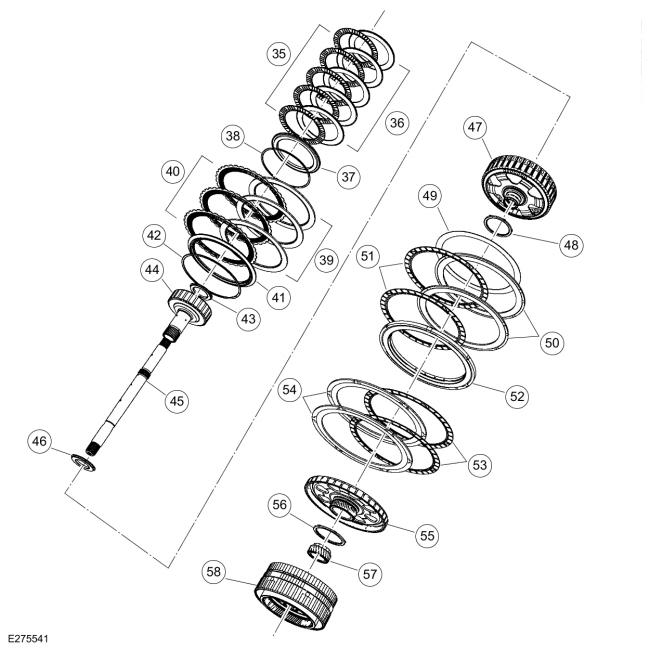

Disassembled Views
| Item | Part Number | Description |
|---|---|---|
| 1 | 7006 | Transmission case |
| 2 | 7B362 | Transmission case dowel (2 required) |
| 3 | 7D419 | Park rod guide |
| 4 | 7G100 | Park rod guide roll pin |
| 5 | 7F337 | Manual control shaft seal |
| 6 | 7D410 | Park pawl actuator rod |
| 7 | 7H557 | Transmission range sensor |
| 8 | 7C493 | Manual control shaft |
| 9 | 7G100 | Manual control shaft roll pin |
| 10 | 7G354 | Manual control lever |
| 11 | W712713 | Nut |
| 12 | 7J438 | Clutch support tower |
| 13 | 7D019 | Clutch support tower seals (3 required) |
| 14 | 7J288 | Clutch support tower bolts (3 required) |
| 15 | 7F242 | No. 1 thrust bearing |
| 16 | 7H290 | C clutch (intermediate) piston/seal assembly |
| 17 | 7603 | C clutch (intermediate) piston return spring |
| 18 | 7B421 | C clutch (intermediate) piston snap ring |
| 19 | 7G341 | C clutch (intermediate) apply ring |
| 20 | 7J410 | Input shaft snap ring |
| 21 | 7C122 | B clutch (direct) cylinder snap ring |
| 22 | 7F281 | B clutch (direct) cylinder |
| 23 | 7E056 | B clutch (direct) piston inner seal |
| 24 | 7F254 | B clutch (direct) piston |
| 25 | 7G298 | B clutch (direct) piston return spring |
| 26 | 7F234 | B clutch (direct) piston inner seal |
| 27 | 7C000 | B clutch (direct) piston outer seal |
| 28 | 7J251 | B (direct) and E clutch (overdrive) cylinder and hub assembly |
| 29 | 7J008 | E clutch (overdrive) piston outer seal |
| 30 | 7J007 | E clutch (overdrive) piston inner seal |
| 31 | 7G418 | E clutch (overdrive) piston |
| 32 | 7H561 | E clutch (overdrive) piston return spring |
| 33 | 7J029 | E clutch (overdrive) balance piston |
| 34 | 7J010 | E clutch (overdrive) balance piston snap ring |
| 35 | 7B164 | E clutch (overdrive) friction plates (5 required) ( |
| 36 | 7B442 | E clutch (overdrive) steel plates (5 required) |
| 37 | 7B066 | E clutch (overdrive) pressure plate |
| 38 | 7J404 | E clutch (overdrive) pressure plate snap ring |
| 39 | 7G475 | B clutch (direct) steel plates (3 required) |
| 40 | 7H095 | B clutch (direct) friction plates (3 required) |
| 41 | 7B477 | B clutch (direct) pressure plate |
| 42 | 7H233 | B clutch (direct) pressure plate snap ring |
| 43 | 7F078 | No. 2 thrust bearing |
| 44 | 7H351 | B clutch (direct) hub |
| 45 | 7F213 | Input shaft |
| 46 | 7H335 | No. 3 thrust bearing |
| 47 | 7D050 | B (direct) and C clutch (intermediate) shell |
| 48 | 7C096 | No. 4 thrust bearing |
| 49 | 7H269 | C clutch (intermediate) wave spring |
| 50 | 7H279 | C clutch (intermediate) steel plates (2 required) |
| 51 | 7H278 | C clutch (intermediate) friction plates (2 required) |
| 52 | 7B437 | C (intermediate) and F clutch (intermediate) pressure plate |
| 53 | 7F219 | F clutch (intermediate) friction plates (2 required) |
| 54 | 7F220 | F clutch (intermediate) steel plates (2 required) |
| 55 | 7G304 | F clutch (intermediate) sun gear and shell assembly |
| 56 | 7C096 | No. 5 thrust bearing |
| 57 | 7G231 | Sun gear |
| 58 | 7D491 | Reaction/Overdrive carrier |
| 59 | 7B421 | F clutch (intermediate) snap ring |
| 60 | 7H266 | F clutch (intermediate) return spring |
| 61 | 7E005 | F clutch (intermediate) piston |
| 62 | 7G241 | F clutch (intermediate) piston seal |
| 63 | 7L328 | F clutch (intermediate) piston housing |
| 64 | 7J232 | No. 7 thrust bearing |
| 65 | 7E486 | No. 8 thrust bearing |
| 66 | 7L192 | Input carrier |
| 67 | 7G231 | Sun gear |
| 68 | 7G178 | No. 9 thrust bearing |
| 69 | 7H375 | No. 10 thrust bearing |
| 70 | 7N473 | Output carrier |
| 71 | 7P030 | D clutch (reverse) SOWC assembly |
| 72 | 7L140 | A clutch (forward) piston |
| 73 | 7F227 | A clutch (forward) piston seal outer |
| 74 | 7F228 | A clutch (forward) piston seal inner |
| 75 | 7B070 | A clutch (forward) piston return spring |
| 76 | 7B421 | A clutch (forward) piston snap ring |
| 77 | 7E457 | A clutch (forward) wave spring |
| 78 | 7E311 | A clutch (forward) friction plates (2 required) |
| 79 | 7E314 | A clutch (forward) steel plates (2 required) |
| 80 | 7J406 | A clutch (forward) pressure plate |
| 81 | 7M157 | A clutch (forward) snap ring |
| 82 | 7L327 | D clutch (reverse) snap ring |
| 83 | 7A019 | Front sun gear shell |
| 84 | 7D234 | No. 12 thrust bearing |
| 85 | 7G351 | Fluid baffle |
| 86 | W500214 | Bolt (2 required) |
| 87 | 7M092 | Park gear |
| 88 | 7F078 | No. 13 thrust bearing |
| 89 | 7G099 | Plastic thrust washer |
| 90 | 7B301 | Fluid filter assembly |
| 91 | W500214 | Bolt (3 required) |
| 92 | 7J387 | Chain snubber |
| 93 | 7G355 | No. 15 thrust bearing |
| 94 | 7G249 | Drive chain |
| 95 | 7G132 | Driven sprocket |
| 96 | 7G192 | Final drive sun gear |
| 97 | 7G112 | No. 16 thrust bearing |
| 98 | 7F465 | Differential assembly |
| 99 | 7A441 | Park pawl |
| 100 | 7D070 | Park pawl return spring |
| 101 | 7D071 | Park pawl shaft |
| 102 | 7N265 | Clutch feed seals (5 required) |
| 103 | 7976 | Torque converter housing |
| 104 | 1177 | Halfshaft seal |
| 105 | 7A248 | Converter hub seal |
| 106 | 7N142 | Seal |
| 107 | 7G107 | No. 17 thrust bearing |
| 108 | 7G334 | Ring gear |
| 109 | 7H318 | Ring gear snap ring |
| 110 | 7H245 | Chain cover |
| 111 | W500214 | Bolt (2 required) |
| 112 | 7B196 | Thrust washer |
| 113 | 7G091 | Stator seal |
| 114 | 7048 | Input shaft seal |
| 115 | 7Z302 | Filter seal |
| 116 | 7G186 | Transmission fluid filter |
| 117 | 7A103 | Fluid pump assembly |
| 118 | W718204 | Bolt (9 required) |
| 119 | W708121 | Bolt (7 required) |
| 120 | 7J287 | Bolt (9 required) |
| 121 | W718615 | Studbolt (5 required) |
| 122 | 7H763 | Output speed sensor |
| 123 | 7D142 | Fluid transfer pipe |
| 124 | 7J135 | Center support seal (4 required) |
| 125 | 7A091 | Main control valve body |
| 126 | 7G391 | Solenoid body |
| 127 | W714165 | Main control-to-transmission case bolt (7 required) |
| 128 | W700123 | Main control-to-transmission case bolt (10 required) |
| 129 | W705654 | Main control-to-transmission case bolt |
| 130 | 7G276 | Transmission internal wiring harness frame |
| 131 | 7F396 | Main control cover gasket |
| 132 | 7G004 | Main control cover |
| 133 | W714629 | Bolt (13 required) |
| 134 | 7M101 | Turbine/Intermediate Shaft Speed (TSS/ISS) sensor |
| 135 | 1177 | Halfshaft seal |
| 136 | 7P184 | Start/Stop accumulator |
| 137 | W500025 | Bolt (2 required) |
| 138 | W709196 | Studbolt |

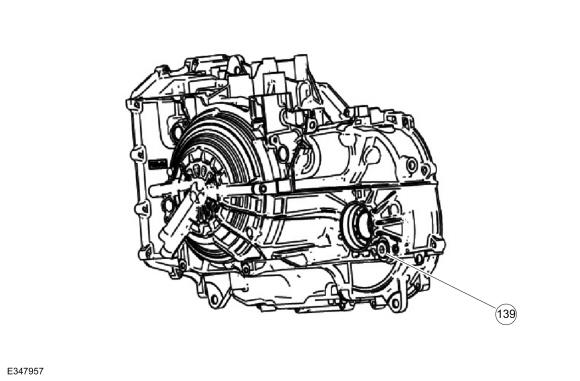

| 139 | W71407 | Fill level plug |
| 140 | 7A548 | E clutch (overdrive) piston inner seal |

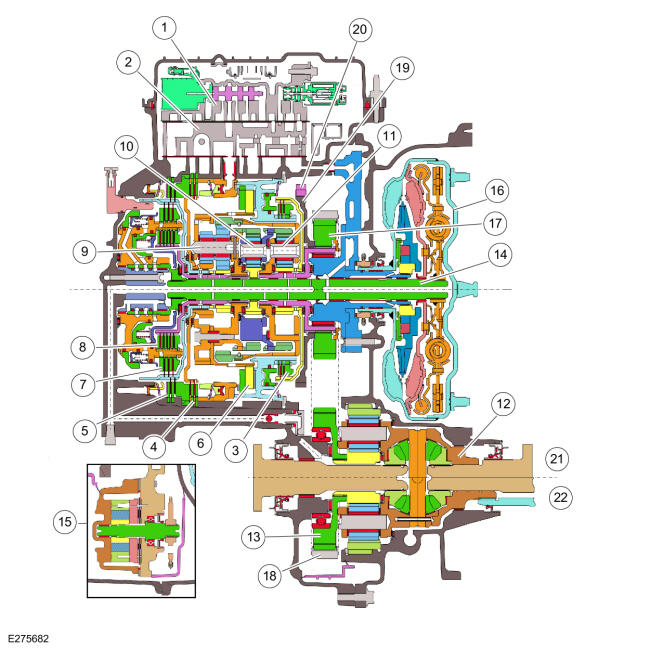

Component Location
| Item | Description |
|---|---|
| 1 | Solenoid body |
| 2 | Valve body |
| 3 | A clutch (forward) |
| 4 | F clutch (intermediate) |
| 5 | C clutch (intermediate) |
| 6 | D SOWC clutch |
| 7 | B clutch (direct) |
| 8 | E clutch (overdrive) |
| 9 | Reaction/overdrive carrier |
| 10 | Input carrier |
| 11 | Output carrier |
| 12 | Final drive carrier and differential assembly |
| 13 | Drive chain driven sprocket |
| 14 | Input shaft assembly and B/E clutch hub |
| 15 | Pump assembly |
| 16 | Torque converter |
| 17 | Drive chain sprocket |
| 18 | Drive chain |
| 19 | Park gear |
| 20 | Park pawl |
| 21 | FWD |
| 22 | AWD |
