Exploded View Of Lower Engine Block
WARNING: This page is about a different variant/trim than selected.

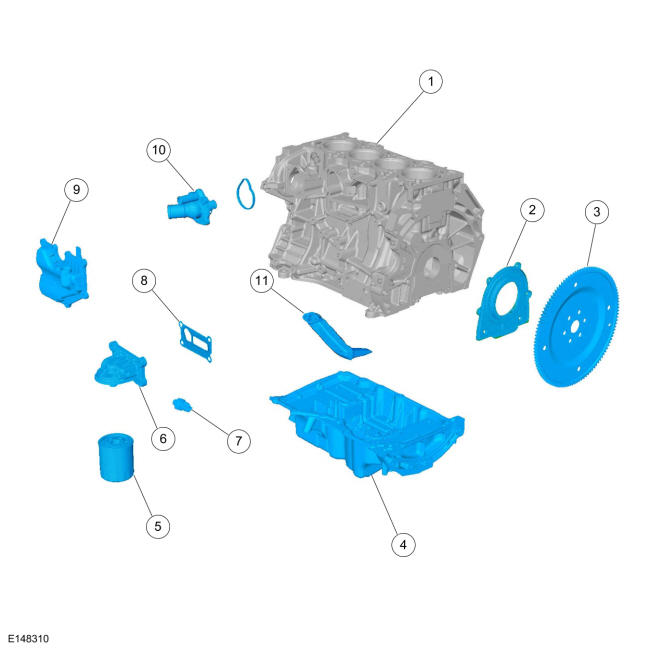

Lower Engine Block (View 1)
| Item | Part Number | Description |
|---|---|---|
| 1 | -- | Cylinder block |
| 2 | -- | Crankshaft rear oil seal and retainer |
| 3 | -- | Flexplate |
| 4 | -- | Oil pan |
| 5 | -- | Oil filter |
| 6 | -- | Oil filter adapter |
| 7 | -- | Engine Oil Pressure(EOP) switch |
| 8 | -- | Oil filter adapter gasket |
| 9 | -- | Crankcase vent oil separator |
| 10 | -- | Thermostat assembly |
| 11 | -- | Oil pump screen and pickup tube |

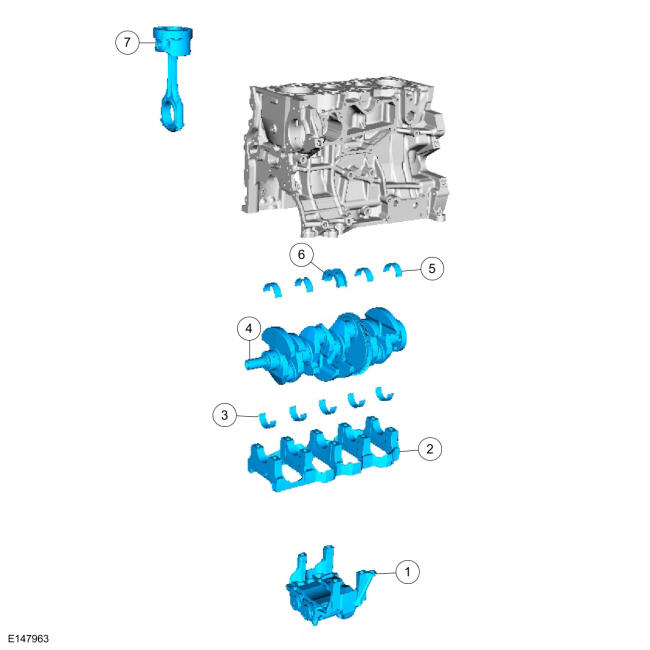

Lower Engine Block (View 2)
| Item | Part Number | Description |
|---|---|---|
| 1 | -- | Balance shaft assembly |
| 2 | -- | Main bearing beam (part of 6010) |
| 3 | -- | Crankshaft main bearing beam bearing (5 required) |
| 4 | -- | Crankshaft assembly |
| 5 | -- | Cylinder block crankshaft main bearing (4 required) |
| 6 | -- | Cylinder block crankshaft main thrust bearing |
| 7 | -- | Piston (4 required) |
