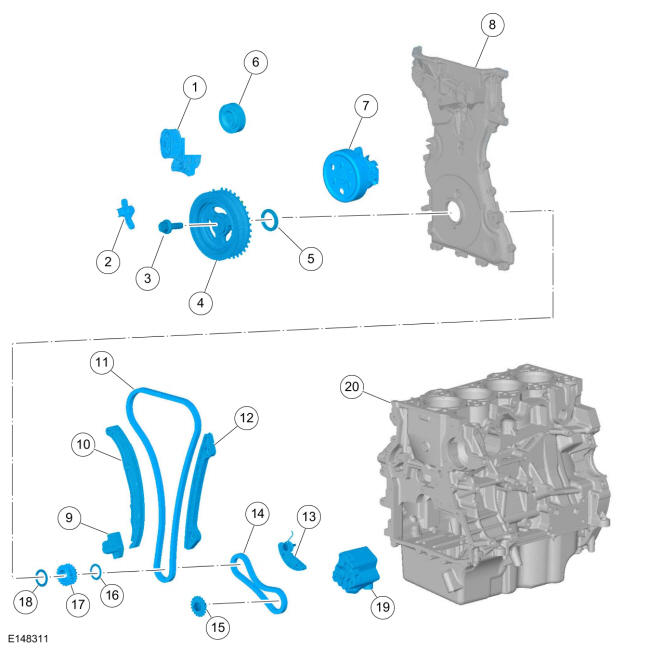

Exploded View Of Front Engine Block
WARNING: This page is about a different variant/trim than selected.
| Item | Part Number | Description |
|---|---|---|
| 1 | -- | Accessory drive belt tensioner |
| 2 | -- | Crankshaft Position (CKP) sensor |
| 3 | -- | Crankshaft pulley bolt |
| 4 | -- | Crankshaft pulley |
| 5 | -- | Crankshaft front seal |
| 6 | -- | Idler pulley |
| 7 | -- | Coolant pump and pulley |
| 8 | -- | Engine front cover |
| 9 | -- | Timing chain tensioner |
| 10 | -- | Timing chain tensioner arm |
| 11 | -- | Timing chain |
| 12 | -- | Timing chain guide |
| 13 | -- | Oil pump chain tensioner |
| 14 | -- | Oil pump chain |
| 15 | -- | Oil pump drive gear |
| 16 | -- | Diamond washer |
| 17 | -- | Crankshaft sprocket |
| 18 | -- | Diamond washer |
| 19 | -- | Oil pump |
| 20 | -- | Cylinder block |
