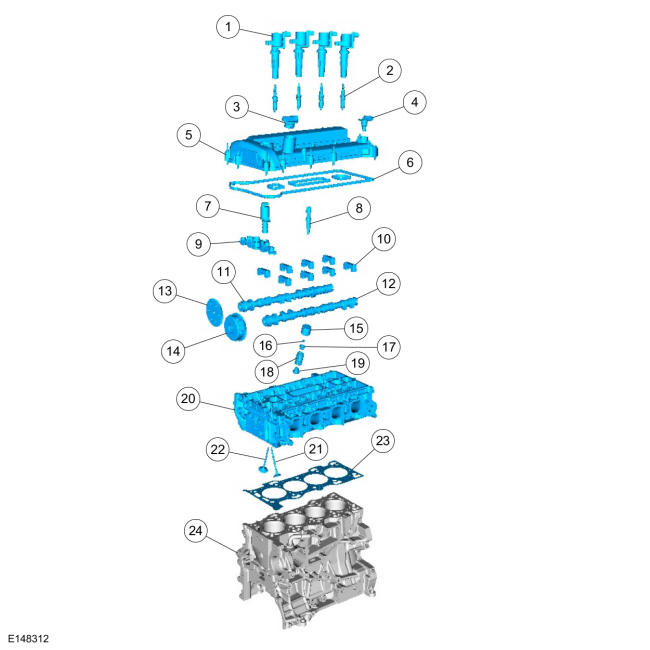

Exploded View Of Cylinder Head
WARNING: This page is about a different variant/trim than selected.
| Item | Part Number | Description |
|---|---|---|
| 1 | -- | Coil-on-plug assembly (4 required) |
| 2 | -- | Spark plug (4 required) |
| 3 | -- | Oil filler cap |
| 4 | -- | CMP sensor |
| 5 | -- | Valve cover |
| 6 | -- | Valve cover gasket |
| 7 | -- | VCT oil control solenoid |
| 8 | -- | CHT sensor |
| 9 | -- | Mega cap |
| 10 | -- | Camshaft bearing cap (8 required) |
| 11 | -- | Camshaft (exhaust) |
| 12 | -- | Camshaft (intake) |
| 13 | -- | Camshaft sprocket |
| 14 | -- | VCT actuator |
| 15 | -- | Valve tappet (16 required) |
| 16 | -- | Valve collet (16 required) |
| 17 | -- | Valve spring retainer (16 required) |
| 18 | -- | Valve spring (16 required) |
| 19 | -- | Valve stem seal (16 required) |
| 20 | -- | Cylinder head |
| 21 | -- | Exhaust valve (8 required) |
| 22 | -- | Intake valve (8 required) |
| 23 | -- | Head gasket |
| 24 | -- | Cylinder block |
