Wire Terminal Inspection and Removal
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
For information on Ford Color Coded Illustrations refer to OEM COLOR CODING .
Disconnect
- Audio Front Control Module (ACM), Body Control Module (BCM) and Instrument Panel Cluster (IPC) Electrical Connector

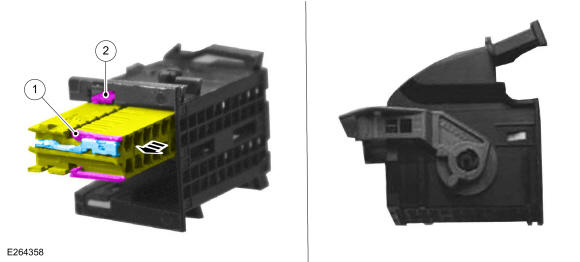

Callout Connector 1 External terminal release tang 2 Electrical connector locking tab - Audio Front Control Module (ACM), Front Controls Interface Module (FCIM), Gateway Module A (GWM), and Heating, Ventilation and Air Conditioning (HVAC) Control Module Electrical Connector

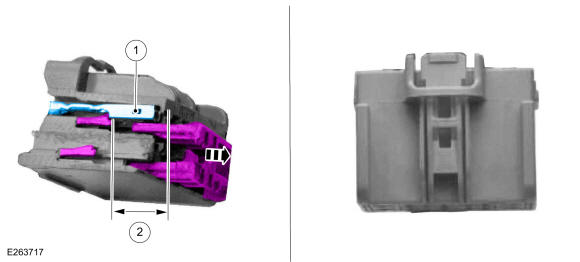

Callout Connector 1 Distance to release tang - 0.2953 in (7.5 mm) (inner terminal) - 0.4646 in (11.8 mm) (outer terminal) 2 Terminal width size - 0.0244 in (.62 mm) (inner terminal) - 0.1102 in (2.8 mm) (outer terminal) - Body Control Module (BCM) Electrical Connector

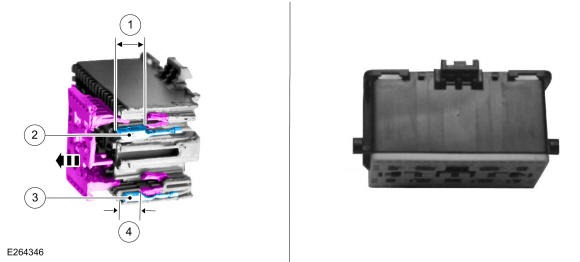

Callout Connector 1 Terminal width size - 0.1102 in (2.8 mm) (inner terminal) - 0.2480 in (6.3 mm) (outer terminal) 2 Distance to release tang - 0.1260 in (3.2 mm) (inner terminal) - 0.1575 in (4 mm) (outer terminal) 3 Terminal width size - 0.0591 in (1.5 mm) 4 Distance to release tang - 0.3780 in (9.6 mm) (lower terminal) - Body Control Module (BCM) Electrical Connector

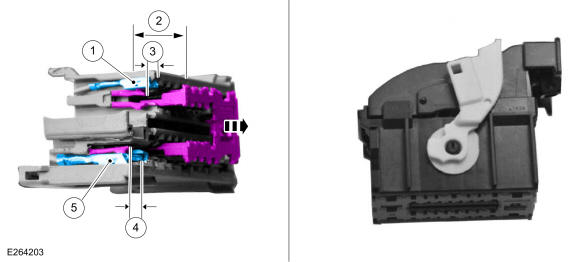

Callout Connector 1 Terminal width size - 0.0591 in (1.5 mm) (inner terminal) - 0.1102 in (2.8 mm) (outer terminal) 2 Distance to release tang - 0.3780 in (9.6 mm) (inner terminal) 3 Distance to release tang - 0.1575 in (4 mm) 4 Distance to release tang - 0.1575 in (4 mm) 5 Terminal width size - 0.2480 in (6.3 mm) - Body Harness In-line Electrical Connector

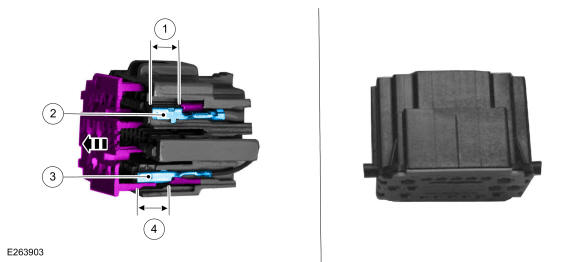

Callout Connector 1 Distance to release tang - 0.3346 in (8.5 mm) 2 Terminal width size - 0.1102 in (2.8 mm) 3 Terminal width size - 0.0591 in (1.5 mm) 4 Distance to release tang - 0.3858 in (9.8 mm) (inner) - Body Harness In-line Electrical Connector

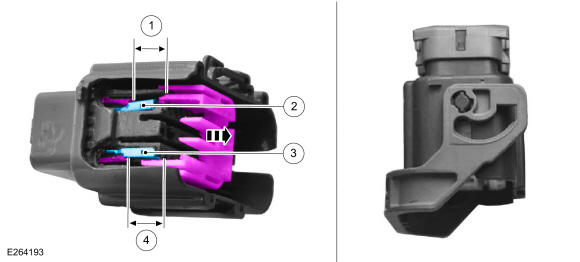

Callout Connector 1 Distance to release tang - 0.3543 in (9 mm) 2 Terminal width size - 0.0591 in (1.5 mm) (inner terminal) - 0.1102 in (2.8 mm) (outer terminal) 3 Terminal width size - 0.2480 in (6.3 mm) 4 Distance to release tang - 0.3543 in (9 mm) - Body Harness In-line and Seat Harness Electrical Connector

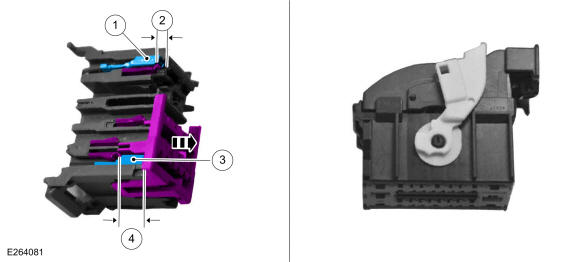

Callout Connector 1 Distance to release tang - 0.4331 in (11 mm) 2 Terminal width size - 0.0591 in (1.5 mm) 3 Terminal width size - 0.0591 in (1.5 mm) 4 Distance to release tang - 0.4331 in (11 mm) - Body Harness In-line and Seat Module Electrical Connector

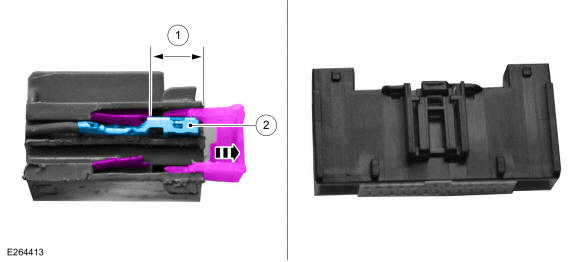

Callout Connector 1 Terminal width size - 0.0591 in (1.5 mm) 2 Distance to release tang - 0.3937 in (10 mm)
