Connector End View (C4634) - EVAPORATIVE EMISSION (EVAP) LEAK DETECTION CONTROL MODULE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4634 | EVAPORATIVE EMISSION (EVAP) LEAK DETECTION CONTROL MODULE | BK | 14405 | part# N/A | See Below |

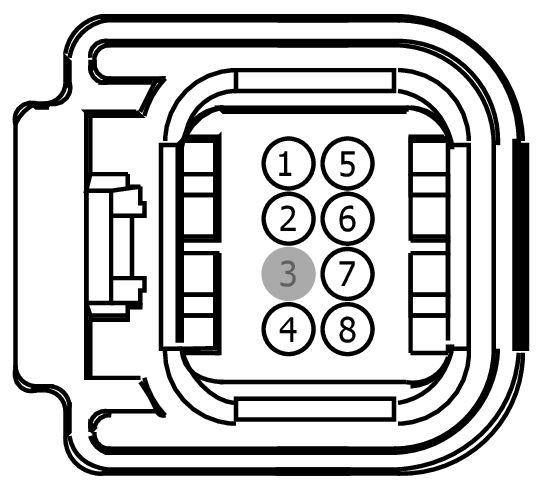

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE464 (VT-OG) | 18 | CTRL MOD. - POWERTRAIN # VACUUM PUMP CONTROL (OBD_PMP) | HU5T-14474-CB | ||||
| 2 | CBK02 (GN) | 18 | FUSE - 7 OR CIRCUIT BREAKER | HU5T-14474-CB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CE347 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # REFUELING CONTROL RELAY (EVAPSV-2) | HU5T-14474-CB | ||||
| 5 | RE259 (BU) | 22 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER 2ND (GND_FTPT2) | HU5T-14474-BB | ||||
| 6 | VE783 (VT-BN) | 22 | CTRL MOD. - POWERTRAIN # EVAP LEAK DETECTION (PPR) | HU5T-14474-BB | ||||
| 7 | LE230 (BN-BU) | 22 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | HU5T-14474-BB | ||||
| 8 | CBK02 (GN) | 18 | FUSE - 7 OR CIRCUIT BREAKER | HU5T-14474-CB | ||||

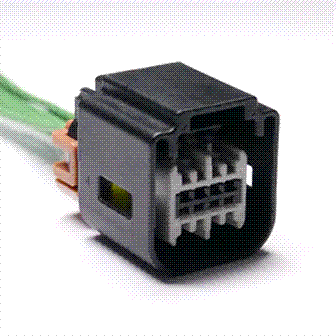

Available Pigtail Kits
Pigtail Kit Part Number WPT-1563
Service Part Number:
JU2Z-14S411-ADA
Gauge:
20
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Pump - Fuel Tank Leak Detection
