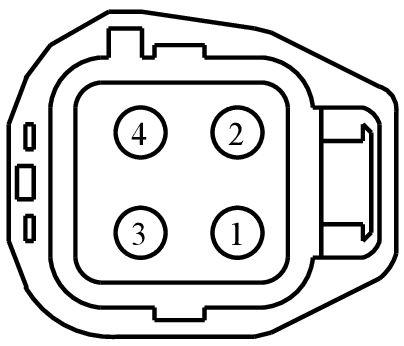

Connector End View (C4629A) - ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (BOX)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4629A | ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (BOX) | DK GY | 13A409 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-CFA | KU2Z-14474-AA | 6.30 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYA10 (OG-GY) | 12 | CTRL MOD. - L1 | 97BG-14474-CFA | ||||
| 2 | RYA09 (GY) | 12 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | 97BG-14474-CFA | ||||
| 3 | HYA12 (OG-YE) | 12 | CTRL MOD. - N | 97BG-14474-CFA | ||||
| 4 | HYA11 (OG) | 12 | CTRL MOD. - L2 | 97BG-14474-CFA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1343
Service Part Number:
DU2Z-14S411-ABA
Gauge:
12
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Mating Connector WPT-750
- Motor - Engine Cooling Fan
