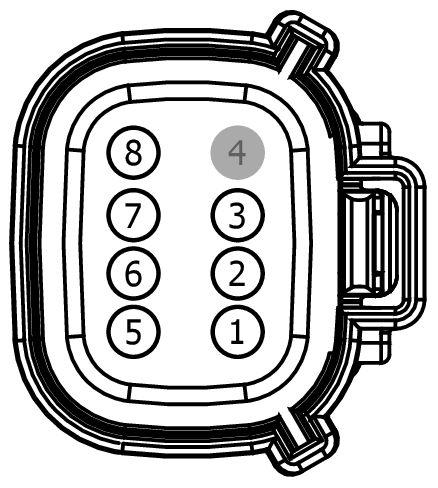

Connector End View (C4626) - POWER TAILGATE LATCH RH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4626 | POWER TAILGATE LATCH RH | BK | 14B688 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-EA | DU2Z-14474-DA | 1.50 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VPRH5 (YE-GY) | 14 | CTRL MOD. - RH TAILGATE CINCH RELEASE | 7C3T-14474-EA | ||||
| 2 | CPRH7 (VT-GY) | 22 | CTRL MOD. - SECTOR SWITCH RH | BU5T-14474-UA | ||||
| 3 | CPRH5 (BN-YE) | 22 | CTRL MOD. - TAILGATE AJAR (PRIMARY) RH | BU5T-14474-UA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | VPRH6 (WH-BN) | 14 | CTRL MOD. - RH TAILGATE CINCH | 7C3T-14474-EA | ||||
| 6 | CPRH6 (BU-GY) | 22 | CTRL MOD. - TAILGATE AJAR (SECONDARY) RH | BU5T-14474-UA | ||||
| 7 | CPRH8 (BU) | 22 | CTRL MOD. - DETENT SWITCH RH | BU5T-14474-UA | ||||
| 8 | RPRH5 (BU-GN) | 22 | CTRL MOD. - LATCH SWITCH RETURN RH | BU5T-14474-UA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1524
Service Part Number:
CU2Z-14S411-ALB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Door Lock - LH - Sliding Door
- Actuator - Door Lock - RH - Sliding Door
- Connector - Inline
- Inflator - Safety Belt
