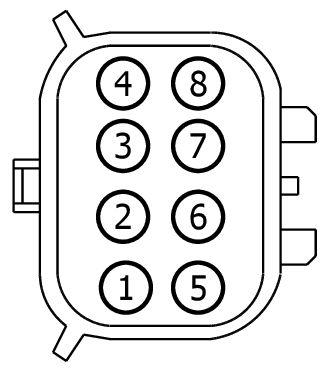

Connector End View (C4625) - POWER TAILGATE MOTOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4625 | POWER TAILGATE MOTOR | BK | 14B688 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VPRJ1 (WH) | 16 | CTRL MOD. - MOTOR CLOSE | 2L1T-14421-CA | ||||
| 2 | VPRJ2 (WH-GN) | 22 | CTRL MOD. - CLUTCH + | BU5T-14421-HA | ||||
| 3 | RPRJ2 (VT-OG) | 22 | CTRL MOD. - CLUTCH - | BU5T-14421-HA | ||||
| 4 | CPRJ0 (VT-BN) | 22 | CTRL MOD. - HALL SENSE POWER | BU5T-14421-HA | ||||
| 5 | VPRJ0 (YE-OG) | 16 | CTRL MOD. - MOTOR OPEN | 2L1T-14421-CA | ||||
| 6 | VPRJ4 (VT-WH) | 22 | CTRL MOD. - HALL SENSOR 2 | BU5T-14421-HA | ||||
| 7 | RPRJ0 (BU-BN) | 22 | CTRL MOD. - HALL SENSE GROUND | BU5T-14421-HA | ||||
| 8 | VPRJ3 (YE-GN) | 22 | CTRL MOD. - HALL SENSOR 1 | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1605
Service Part Number:
FU2Z-14S411-DC
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Mirror - Sideview / Heated
- Module - Anti-Lock Brake System
