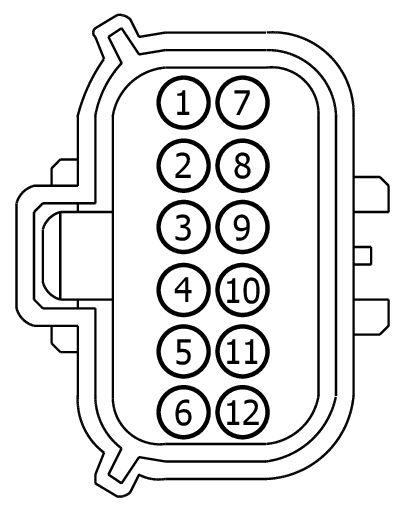

Connector End View (C4483) - REAR LAMP ASSEMBLY LH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4483 | REAR LAMP ASSEMBLY LH | BK | 13A409 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS23 (GY-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR | 7C3T-14474-DA | ||||
| 2 | CLS51 (WH-GN) | 18 | CTRL MOD. - STOP/TURN LEFT OUTBOARD | 7C3T-14474-DA | ||||
| 3 | GD406 (BK-YE) | 16 | GROUND - FRAME REAR RIGHT | 7C3T-14474-DA | ||||
| 4 | CLS10 (GN-BN) | 20 | CTRL MOD. - REVERSE LEFT OR COMMON | smart hitch | BU5T-14474-UA | |||
| 4 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | without smart hitch | BU5T-14474-UA | |||
| 5 | RMF16 (VT-BN) | 22 | CTRL MOD. - LEFT REAR RADAR GROUND | BU5T-14474-UA | ||||
| 6 | VMF12 (GN-VT) | 22 | CTRL MOD. - REAR RADAR # CAN BUS HIGH | BU5T-14474-UA | ||||
| 7 | CMF16 (YE-GN) | 22 | CTRL MOD. - LEFT REAR RADAR POWER | smart hitch | BU5T-14474-UA | |||
| 8 | CMF16 (YE-GN) | 22 | CTRL MOD. - LEFT REAR RADAR POWER | without smart hitch | BU5T-14474-UA | |||
| 8 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # 14 | smart hitch | BU5T-14474-UA | |||
| 9 | RMF16 (VT-BN) | 22 | CTRL MOD. - LEFT REAR RADAR GROUND | BU5T-14474-UA | ||||
| 10 | CLS08 (VT-GN) | 18 | CTRL MOD. - PARK REAR LEFT | 7C3T-14474-DA | ||||
| 11 | CLS55 (GN-BU) | 22 | LAMP - TURN REAR LEFT # SIGNAL OUT | BU5T-14474-UA | ||||
| 12 | VMF13 (YE-BU) | 22 | CTRL MOD. - REAR RADAR # CAN BUS LOW | BU5T-14474-UA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1544
Service Part Number:
AU2Z-14S411-AMB
Gauge:
16
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Connector - Inline
- Lamp - Front Turn
- Lamp - Headlamp - High/Low Beam
- Mirror - Sideview / Heated
- Module - Battery Energy Control
- Module - Extended Power
- Module - Gear Shift
- Module - Glow Plug
- Module - Transmission Ranger Control
- Trailer Tow - Vehicle Side
Pigtail Kit Part Number WPT-1125
Service Part Number:
AU2Z-14S411-AMA
Gauge:
16
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Connector - Inline
- Mirror - Sideview
