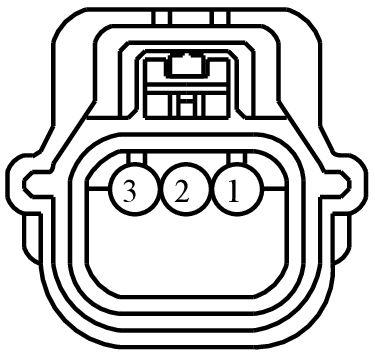

Connector End View (C3894) - PASSENGER SEAT H POINT LIFT SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3894 | PASSENGER SEAT H POINT LIFT SENSOR | BK | 14D230 | part# N/A | See Below |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RPS78 (BU-GN) | 16 | CTRL MOD. - FRONT PASSENGER SEAT SENSORS RECLINE - | early production | N/A | |||
| 1 | LPS78 (BN-YE) | 16 | CTRL MOD. - FRONT PASSENGER SEAT SENSORS RECLINE + | late production | N/A | |||
| 2 | VPS86 (VT-GN) | 16 | SENSOR - FRONT PASSENGER SEAT RECLINE | N/A | ||||
| 3 | LPS78 (BN-YE) | 16 | CTRL MOD. - FRONT PASSENGER SEAT SENSORS RECLINE + | early production | N/A | |||
| 3 | RPS78 (BU-GN) | 16 | CTRL MOD. - FRONT PASSENGER SEAT SENSORS RECLINE - | late production | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1400
Service Part Number:
9U2Z-14S411-CC
Gauge:
20
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Monitor - Crankcase Ventilation
- Sensor - Air Suspension
- Sensor - Front Park Aid (FPA)
- Sensor - Occupant Classification
- Sensor - Reverse Park Aide (RPA)
- Switch - A/C Compressor Clutch Cycling
- Switch - A/C High Pressure
Pigtail Kit Part Number WPT-1578
Service Part Number:
9U2Z-14S411-CD
Gauge:
20
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Lamp - License
- Monitor - Crankcase Ventilation
- Sensor - Air Quality
- Sensor - Air Suspension - LH - Front
- Sensor - Air Suspension - LH - Rear
- Sensor - Air Suspension - RH - Front
- Sensor - Air Suspension - RH - Rear
- Sensor - Front Park Aid (FPA)
- Sensor - Fuel Tank Pressure Transducer
- Sensor - Headlamp Leveling
- Sensor - Occupant Classification
- Sensor - Reverse Park Aide (RPA)
- Switch - A/C Compressor Clutch Cycling
- Switch - A/C High Pressure
Pigtail Kit Part Number WPT-1315
Service Part Number:
9U2Z-14S411-CB
Gauge:
20
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Monitor - Crankcase Ventilation
- Sensor - Air Suspension
- Sensor - Front Park Aid (FPA)
- Sensor - Occupant Classification
- Sensor - Reverse Park Aide (RPA)
- Switch - A/C Compressor Clutch Cycling
- Switch - A/C High Pressure
