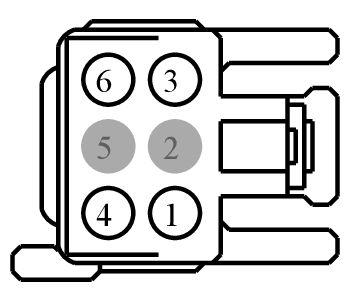

Connector End View (C3893) - ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (CENTER CONSOLE)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3893 | ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (CENTER CONSOLE) | LT GY | 14B079 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-CA | DU2Z-14474-DA | 1.50 |
| AU5T-14474-DA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYA02 (OG-WH) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | AU5T-14474-CA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | HYA01 (OG-GN) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | AU5T-14474-CA | ||||
| 4 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | AU5T-14474-DA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VYA03 (WH) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | AU5T-14474-DA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-962
Service Part Number:
3U2Z- 14S411-JBB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Mating Connector WPT-1299
- Switch - Gear Shift Select/Neutral Safety
- Switch - Overdrive Cancel
- Switch - Power Sliding Door
