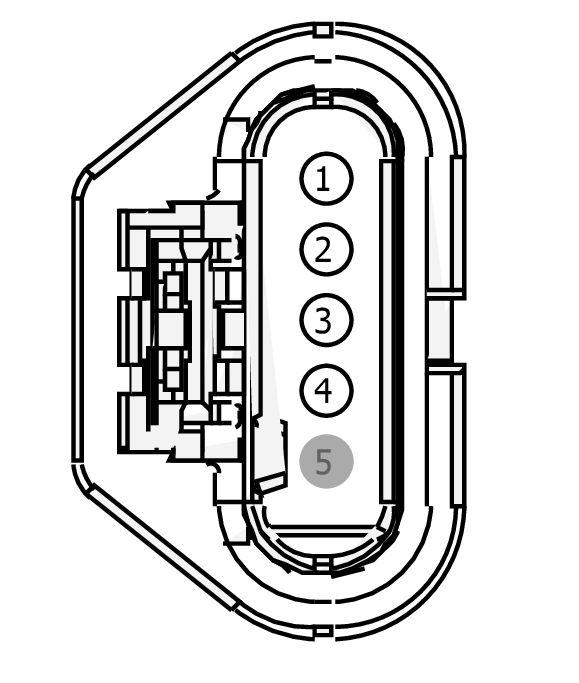

Connector End View (C3619A) - NOX #11 SENSOR MODULE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3619A | NOX #11 SENSOR MODULE | BK | 14406 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-FAB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK04 (VT) | 20 | FUSE - 9 OR CIRCUIT BREAKER | EU5T-14474-FAB | ||||
| 2 | VE348 (GN-OG) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | EU5T-14474-FAB | ||||
| 3 | VE349 (BN-YE) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | EU5T-14474-FAB | ||||
| 4 | GD411 (BK-BU) | 20 | GROUND - FRAME MIDDLE RIGHT #2 | EU5T-14474-FAB | ||||
| 5 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1504
Service Part Number:
HU2Z-14S411-LA
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Actuator - Turbocharger Waste Gate
- Module - NOX Sensor
- Solenoid - EGR Cooler Bypass
- Valve - EGR
