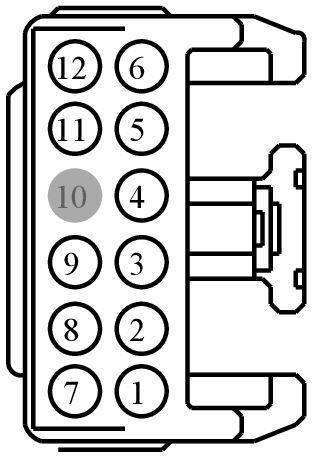

Connector End View (C3501C) - DIRECT CURRENT/ALTERNATING CURRENT (DC/AC) INVERTER
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3501C | DIRECT CURRENT/ALTERNATING CURRENT (DC/AC) INVERTER | LT GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-DA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER | AU5T-14474-DA | ||||
| 2 | VYA21 (GY-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LIN | AU5T-14474-DA | ||||
| 3 | LDC59 (BU-WH) | 22 | CTRL MOD. - BATTERY MONITORING SYSTEM SENSOR + | AU5T-14474-DA | ||||
| 4 | SDC57 (BU-OG) | 22 | CTRL MOD. - BATTERY MONITORING SYSTEM MONITOR | AU5T-14474-DA | ||||
| 5 | VDB04 (BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | AU5T-14474-DA | ||||
| 6 | VDC46 (BU-BN) | 20 | CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) | AU5T-14474-DA | ||||
| 7 | RYA21 (BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | AU5T-14474-DA | ||||
| 8 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | AU5T-14474-DA | ||||
| 9 | RDC59 (GY-BN) | 22 | CTRL MOD. - BATTERY MONITORING SYSTEM SENSOR - | AU5T-14474-DA | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | AU5T-14474-DA | ||||
| 12 | VE376 (VT-BN) | 22 | CTRL MOD. - LIN BUS # ACTIVE GRILLE SHUTTER MODULE | AU5T-14474-DA | ||||

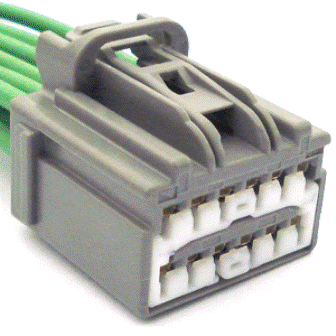

Available Pigtail Kits
Pigtail Kit Part Number WPT-1047
Service Part Number:
9U2Z-14S411-ZA
Gauge:
14
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Switch - Moon Roof/Sun Roof
- Switch - Multifunction
- Switch - Sunshade
