Connector End View (C3413) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3413 | INLINE | LT GY | 14D23114D232 | See Below | ||||

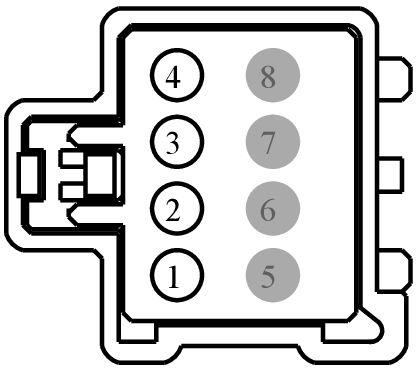

MALE
Harness
14D231

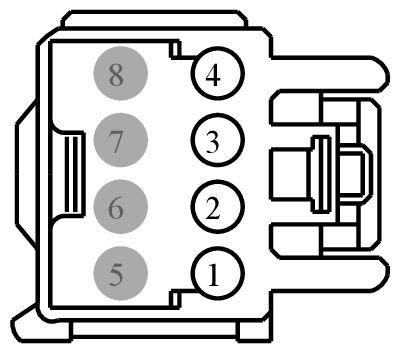

FEMALE
Harness
14D232
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMEB6 (GN-OG) | 20 | N/A | |||
| 2 | RMEB6 (GY-OG) | 20 | N/A | |||
| 3 | VMEB7 (VT-OG) | 20 | N/A | |||
| 4 | RMEB7 (YE-OG) | 20 | N/A | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMEB6 (GN-OG) | 20 | N/A | |||
| 2 | RMEB6 (GY-OG) | 20 | N/A | |||
| 3 | VMEB7 (VT-OG) | 20 | N/A | |||
| 4 | RMEB7 (YE-OG) | 20 | N/A | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||

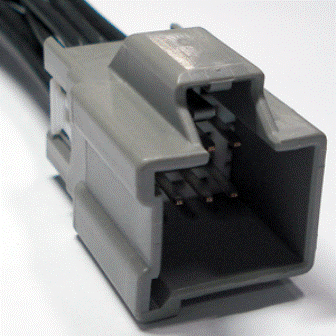

Available Pigtail Kits
Pigtail Kit Part Number WPT-1034
Service Part Number:
3U2Z-14S411-ZTB
Gauge:
14
Pin material:
Tin
Cavities:
8
Vehicle Uses:
- Lamp - Park/Turn/Stop
- Lamp - Park/Turn/Stop/Reverse - Inline (Male)
Pigtail Kit Part Number WPT-1128
Service Part Number:
3U2Z-14S411-BCB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Mirror - Sideview
- Solenoid - Brake Shift Park Interlock
- Switch - Headlamp
- Switch - Power Window - Quarter Glass
- Switch - Sliding Door Contact
