Connector End View (C3133) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3133 | INLINE | BK | 14B079/1508014A005 | Not Available | ||||

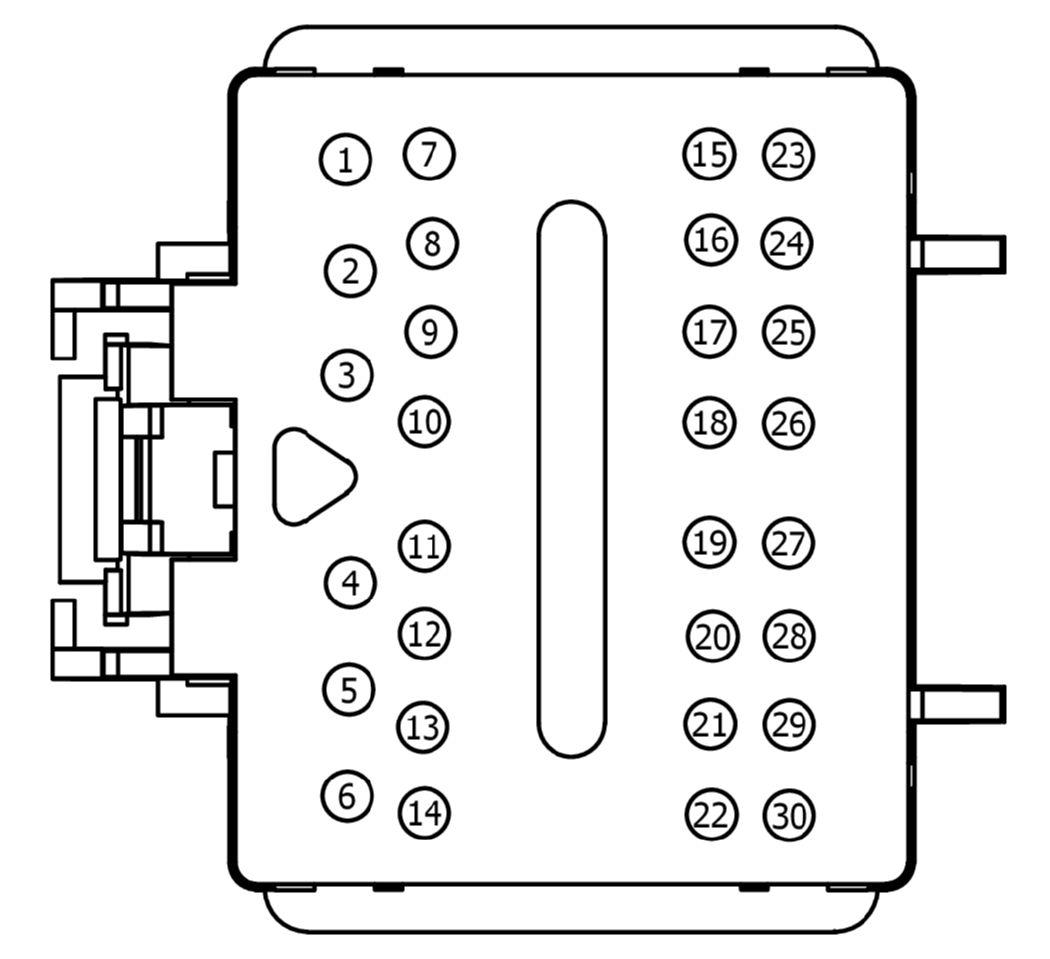

MALE
Harness
14B079/15080

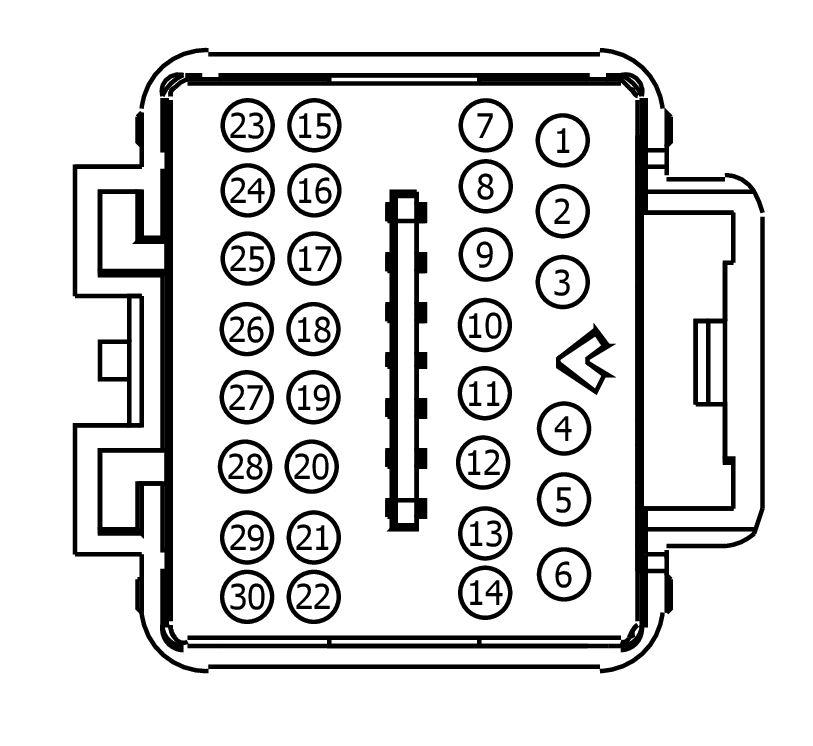

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-EAA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |
| JU5T-14421-AB | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| JU5T-14421-BB | Not Available |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB17 (BN-GN) | 22 | JU5T-14421-BB | |||
| 2 | VYA03 (WH) | 22 | JU5T-14421-BB | |||
| 3 | CBB34 (VT-BN) | 16 | JU5T-14421-AB | |||
| 4 | GD238 (BK-WH) | 22 | JU5T-14421-BB | |||
| 5 | GD238 (BK-WH) | 16 | JU5T-14421-AB | |||
| 6 | HYA02 (OG-WH) | 18 | *JU5T-14421-AB | |||
| 7 | CHS53 (WH-BN) | 22 | DU5T-14421-FA | |||
| 8 | CHS80 (BU-OG) | 22 | DU5T-14421-FA | |||
| 9 | VPK07 (BU-GY) | 20 | 9U5T-14421-BA | |||
| 10 | RPK07 (GN-OG) | 20 | 9U5T-14421-BA | |||
| 11 | ZNG02 (BK) | 22 | DU5T-14421-FA | |||
| 12 | RR172 (GN-VT) | 22 | DU5T-14421-FA | |||
| 13 | GD238 (BK-VT) | 22 | DU5T-14421-FA | |||
| 13 | GD238 (BK-WH) | 18 | 9U5T-14421-CA | |||
| 13 | GD238 (BK-WH) | 22 | DU5T-14421-FA | |||
| 14 | HYA01 (OG-GN) | 18 | 9U5T-14421-CA | |||
| 15 | CHS52 (BU) | 22 | DU5T-14421-FA | |||
| 16 | CHS31 (YE-OG) | 22 | DU5T-14421-FA | |||
| 17 | CHS48 (YE) | 22 | DU5T-14421-FA | |||
| 18 | CHS49 (GN-BU) | 22 | DU5T-14421-FA | |||
| 19 | CLN09 (YE-GN) | 22 | DU5T-14421-FA | |||
| 20 | RYA03 (BU-BN) | 22 | DU5T-14421-FA | |||
| 21 | VLN04 (VT-GY) | 22 | DU5T-14421-FA|9U5T-14421-CA | |||
| 22 | CLN09 (YE-GN) | 22 | DU5T-14421-FA | |||
| 23 | CR202 (BN-GN) | 22 | DU5T-14421-FA | |||
| 24 | CBBC5 (YE) | 22 | DU5T-14421-FA | |||
| 25 | LME89 (YE-BU) | 22 | DU5T-14421-FA | |||
| 26 | RME89 (WH-BU) | 22 | DU5T-14421-FA | |||
| 27 | VYA21 (GY-BN) | 22 | DU5T-14421-FA | |||
| 28 | RYA21 (BN) | 22 | DU5T-14421-FA | |||
| 29 | CBX07 (GN-RD) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB17 (BN-GN) | 22 | 3F2T-14474-SA | |||
| 2 | VYA03 (WH) | 22 | 3F2T-14474-SA | |||
| 3 | CBB34 (VT-BN) | 16 | GU5T-14474-EAA | |||
| 4 | GD238 (BK-WH) | 16 | GU5T-14474-EAA | |||
| 5 | GD238 (BK-WH) | 16 | GU5T-14474-EAA | |||
| 6 | HYA02 (OG-WH) | 18 | 9U5T-14474-MA | |||
| 7 | CHS53 (WH-BN) | 22 | 9U5T-14474-DB | |||
| 8 | CHS80 (BU-OG) | 22 | 9U5T-14474-DB | |||
| 9 | VPK07 (BU-GY) | 22 | 9U5T-14474-DB | |||
| 10 | RPK07 (GN-OG) | 22 | 9U5T-14474-DB | |||
| 11 | ZNG02 (BK) | 22 | 9U5T-14474-DB | |||
| 12 | RR172 (GN-VT) | 22 | 9U5T-14474-DB | |||
| 13 | GD238 (BK-WH) | 18 | 9U5T-14474-EB | |||
| 14 | HYA01 (OG-GN) | 18 | 9U5T-14474-EB | |||
| 15 | CHS52 (BU) | 22 | 9U5T-14474-DB | |||
| 16 | CHS31 (YE-OG) | 22 | 9U5T-14474-DB | |||
| 17 | CHS48 (YE) | 22 | 9U5T-14474-DB | |||
| 18 | CHS49 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 19 | CLN09 (YE-GN) | 22 | 9U5T-14474-DB | |||
| 20 | RYA03 (BU-BN) | 22 | 9U5T-14474-DB | |||
| 21 | VLN04 (VT-GY) | 22 | 9U5T-14474-DB | |||
| 22 | CLN09 (YE-GN) | 22 | 9U5T-14474-DB | |||
| 23 | CR202 (BN-GN) | 22 | 9U5T-14474-DB | |||
| 24 | CBBC5 (YE) | 22 | 9U5T-14474-DB | |||
| 25 | LME89 (YE-BU) | 22 | 9U5T-14474-DB | |||
| 26 | RME89 (WH-BU) | 22 | 9U5T-14474-DB | |||
| 27 | VYA21 (GY-BN) | 22 | 9U5T-14474-DB | |||
| 28 | RYA21 (BN) | 22 | 9U5T-14474-DB | |||
| 29 | CBX07 (GN-RD) | 22 | 9U5T-14474-DB | |||
| 30 | CBP02 (GN) | 20 | 9U5T-14474-DB | |||
