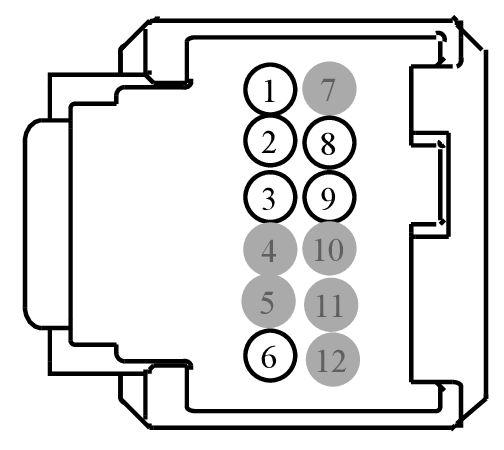

Connector End View (C2828) - PEDESTRIAN ALERT CONTROL MODULE (PACM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2828 | PEDESTRIAN ALERT CONTROL MODULE (PACM) | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 9U5T-14474-DB | ||||
| 2 | VDB04 (BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | 9U5T-14474-DB | ||||
| 3 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | 9U5T-14474-DB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CBP22 (GN-OG) | 22 | FUSE - 170 OR CIRCUIT BREAKER | 9U5T-14474-DB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | VRA02 (VT-WH) | 20 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO OUT - | 9U5T-14474-DB | ||||
| 9 | VRA01 (GY-YE) | 20 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO OUT + | 9U5T-14474-DB | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1401
Service Part Number:
EU2Z-14S411-SA
Gauge:
20
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat (Rear)
- Module - Image Processing
- Module - Media Gateway
- Module - Power Steering
- Monitor - Video/DVD
