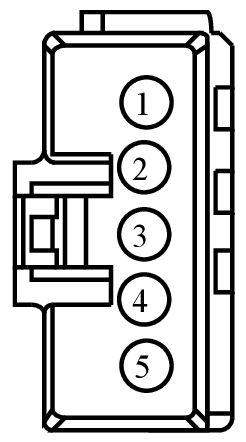

Connector End View (C2414A) - STEERING ANGLE SENSOR MODULE (SASM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2414A | STEERING ANGLE SENSOR MODULE (SASM) | BK | 14401 | part# N/A | See Below |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD214 (BK-GY) | 10 | GROUND - INSTRUMENT PANEL STRUCTURE | DU5T-14474-BBB | ||||
| 2 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | 96AG-14474-RSA | ||||
| 3 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | 96AG-14474-RSA | ||||
| 4 | CBP36 (BU-BN) | 18 | FUSE - 36 OR CIRCUIT BREAKER | 96AG-14474-RZA | ||||
| 5 | SBBA5 (RD) | 10 | FUSE - 105 OR CIRCUIT BREAKER | DU5T-14474-BBB | ||||

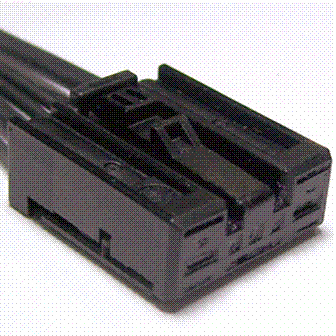

Available Pigtail Kits
Pigtail Kit Part Number WPT-1450
Service Part Number:
AU2Z-14S411-PB
Gauge:
14 20
Pin material:
Tin (greased)
Cavities:
5
Vehicle Uses:
- Clockspring
- Module - Power Steering
- Motor - Seat Height (Front)
- Motor - Seat Height (Rear)
- Motor - Seat Recline
