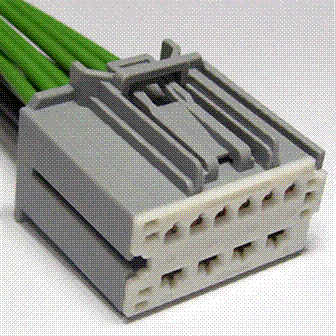

Connector End View (C2371B) - TRANSFER CASE CONTROL MODULE (TCCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2371B | TRANSFER CASE CONTROL MODULE (TCCM) | GY | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.80 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.80 |

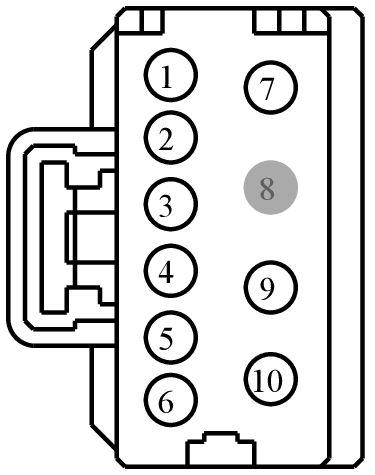

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCF08 (GY-OG) | 16 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) | 7C3T-14474-DA | ||||
| 2 | CCF07 (BN-GN) | 16 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) | 7C3T-14474-DA | ||||
| 2 | CCF07 (BN) | 16 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) | 7C3T-14474-DA | ||||
| 3 | GD132 (BK-VT) | 16 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 7C3T-14474-DA | ||||
| 4 | GD132 (BK-VT) | 16 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 7C3T-14474-DA | ||||
| 5 | RCF31 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE REAR AXLE E-LOCK (GROUND) | 7C3T-14474-DA | ||||
| 6 | CCF31 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE REAR AXLE E-LOCK | 7C3T-14474-DA | ||||
| 7 | SBB82 (YE-RD) | 16 | FUSE - 82 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | CCF03 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) | 3M5T-14474-HAA | ||||
| 10 | SBB64 (VT-RD) | 16 | FUSE - 64 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1354
Service Part Number:
DU2Z-14S411-ADA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Radio - Amplifier
