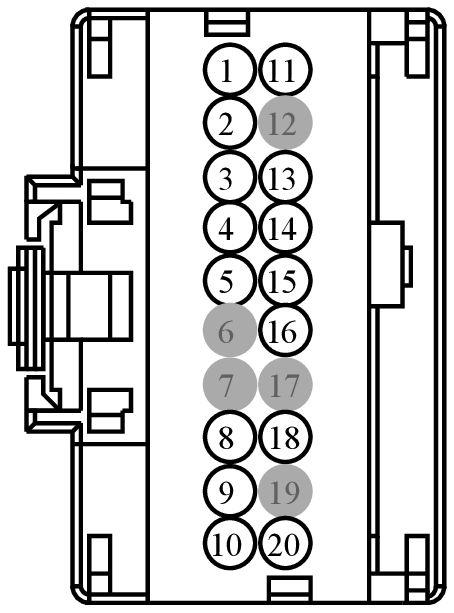

Connector End View (C2371A) - TRANSFER CASE CONTROL MODULE (TCCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2371A | TRANSFER CASE CONTROL MODULE (TCCM) | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCF43 (GY-BU) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (LOW) | 8U5T-14474-BB | ||||
| 2 | CCF40 (YE-BU) | 22 | CTRL MOD. - LEFT FRONT INTEGRATED WHEEL END (HIGH) | 8U5T-14474-BB | ||||
| 3 | CCF14 (GN-WH) | 22 | CTRL MOD. - LEFT FRONT INTEGRATED WHEEL END (LOW) | 8U5T-14474-BB | ||||
| 4 | CCF44 (VT-BN) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (HIGH) | 8U5T-14474-BB | ||||
| 5 | CCF15 (BN-YE) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 2 (4WDP) | 8U5T-14474-BB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | RCF09 (BN-WH) | 22 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR POSITION RETURN (4WDPRTN) | 8U5T-14474-BB | ||||
| 9 | CCF14 (GN-OG) | 22 | CTRL MOD. - LEFT FRONT INTEGRATED WHEEL END (LOW) | 8U5T-14474-BB | ||||
| 9 | CCF14 (GN-WH) | 22 | CTRL MOD. - LEFT FRONT INTEGRATED WHEEL END (LOW) | 8U5T-14474-BB | ||||
| 10 | VDB49 (YE-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED FD HIGH | 8U5T-14474-BB | ||||
| 11 | RCF40 (YE-GN) | 22 | CTRL MOD. - LEFT FRONT INTEGRATED WHEEL END (RETURN) | 8U5T-14474-BB | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | RCF43 (BN-YE) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (RETURN) | 8U5T-14474-BB | ||||
| 14 | CCF42 (BU-OG) | 22 | CTRL MOD. - LEFT FRONT INTEGRATED WHEEL END (FEEDBACK) | 8U5T-14474-BB | ||||
| 15 | CCF17 (WH-OG) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 4 (4WDP) | 8U5T-14474-BB | ||||
| 16 | CCF16 (VT-GN) | 22 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 3 (4WDP) | 8U5T-14474-BB | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | CCF45 (WH-BN) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (FEEDBACK) | 8U5T-14474-BB | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | VDB50 (BU-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED FD LOW | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1542
Service Part Number:
JU2Z-14S411-YA
Gauge:
20
Pin material:
Silver
Cavities:
20
Vehicle Uses:
- Control Head - Manual Climate
- Module - Driver Door
- Module - Electronic Automatic Temperature Control (EATC)
- Module - Front Interface
- Module - Passenger Door
