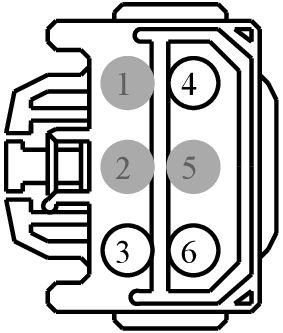

Connector End View (C2292B) - ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (I/P)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2292B | ALTERNATING CURRENT (AC) POWER OUTLET SOCKET (I/P) | LT GY | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-CCA | JU2Z-14474-AB | 6.30 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | HYA10 (OG-GY) | 12 | CTRL MOD. - L1 | 97BG-14474-CCA | ||||
| 4 | HYA12 (OG-YE) | 12 | CTRL MOD. - N | 97BG-14474-CCA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | RYA09 (GY) | 12 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | 97BG-14474-CCA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-363
Service Part Number:
3U2Z-14S411-HEA
Gauge:
10 12 16
Pin material:
Tin & Gold
Cavities:
6
Vehicle Uses:
- Switch - Heater / A/C Blower (Front)
