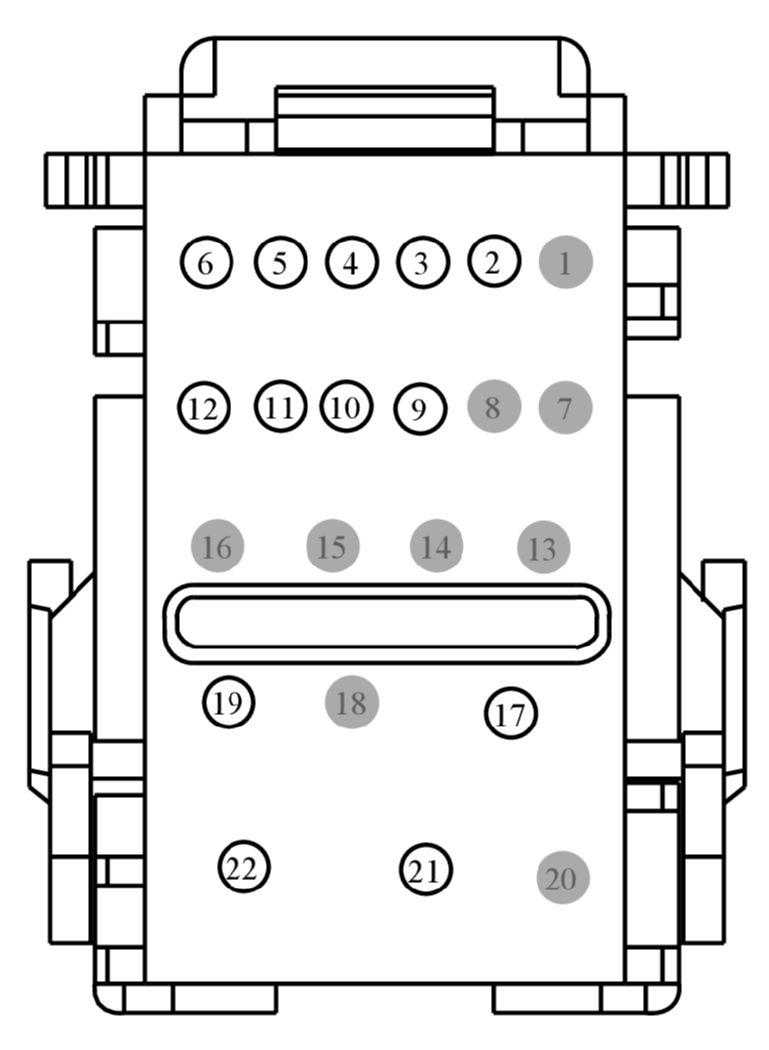

Connector End View (C2280G) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2280G | BODY CONTROL MODULE (BCM) | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-EA | DU2Z-14474-DA | 1.50 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| CU5T-14474-RA | KU2Z-14474-DA | 6.30 |
| XF2T-14474-CA | EU2Z-14474-AB | 2.80 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CLF05 (BU-GN) | 14 | CTRL MOD. - BEAM LOW RIGHT | 7C3T-14474-EA|BU5T-14474-UA | ||||
| 2 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | 7C3T-14474-EA|BU5T-14474-UA | ||||
| 3 | CLS05 (BU-WH) | 22 | CTRL MOD. - PARK | BU5T-14474-UA | ||||
| 4 | CLF04 (BN-BU) | 14 | CTRL MOD. - BEAM LOW LEFT | 7C3T-14474-EA|BU5T-14474-UA | ||||
| 4 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | 7C3T-14474-EA|BU5T-14474-UA | ||||
| 5 | VLF90 (BU-GN) | 20 | CTRL MOD. - HEADLAMP # FRONT FOG | BU5T-14474-UA | ||||
| 6 | CLF03 (VT-OG) | 22 | CTRL MOD. - BEAM HIGH RIGHT | BU5T-14474-UA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | BU5T-14474-UA | ||||
| 10 | VDB04 (BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | BU5T-14474-UA | ||||
| 11 | CLF02 (GY-BN) | 22 | CTRL MOD. - BEAM HIGH LEFT | 7C3T-14474-DA | ||||
| 11 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | 7C3T-14474-DA | ||||
| 12 | VLF89 (BU-GY) | 16 | CTRL MOD. - HEADLAMP # FRONT FOG | 7C3T-14474-DA | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | SB210 (YE-RD) | 12 | FUSE - 210 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | CLN72 (GY) | 22 | CTRL MOD. - ENGINE COMPARTMENT LAMP | XF2T-14474-CA | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | SBB03 (BU-RD) | 12 | FUSE - 3 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
| 22 | SBB01 (RD) | 12 | FUSE - 1 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1636
Service Part Number:
LU2Z-14S411-KA
Gauge:
12 14 16
Pin material:
Tin & Silver
Cavities:
22
Vehicle Uses:
- Module - Body Control
