Connector End View (C2238) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C2238 | INLINE | BU | 14F66214F662 | Not Available | ||||

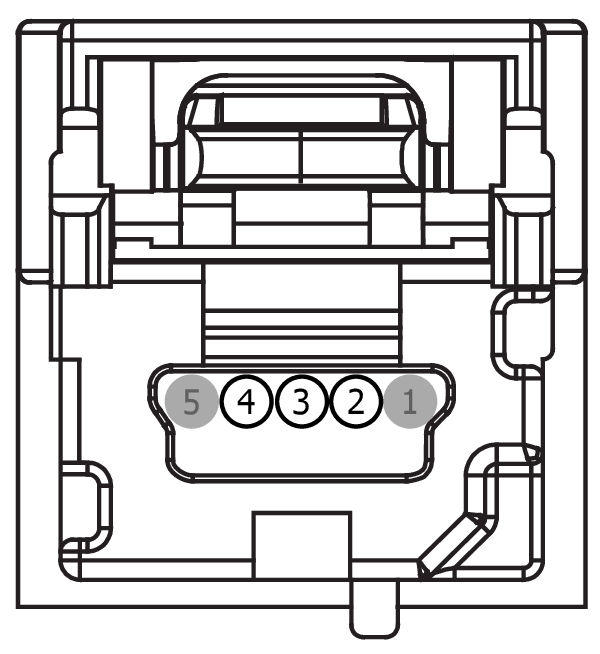

MALE
Harness
14F662

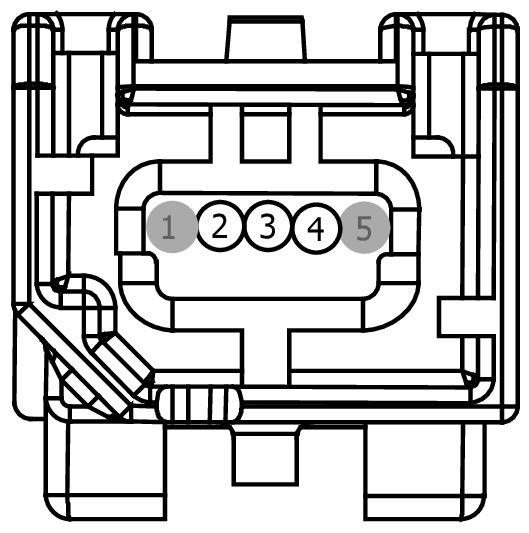

FEMALE
Harness
14F662
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | A2B DATA + (NA-BU) | 22 | N/A | |||
| 3 | A2B DATA - (NA) | 22 | N/A | |||
| 4 | A2B SHIELD (*) | 22 | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | A2B DATA + (NA-BU) | 22 | N/A | |||
| 3 | A2B DATA - (NA) | 22 | N/A | |||
| 4 | A2B SHIELD (*) | 22 | N/A | |||
